Allen-Bradley 1734-0E2C имеет 2 неизолированных сильноточных выхода. Его модуль работает в униполярном режиме, потребляет 4 байта и генерирует 2 байта данных.
Модель:1734-0E2C
Страна происхождения:США
Размер:6,1*8,1*2 см
Вес:0,5 кг

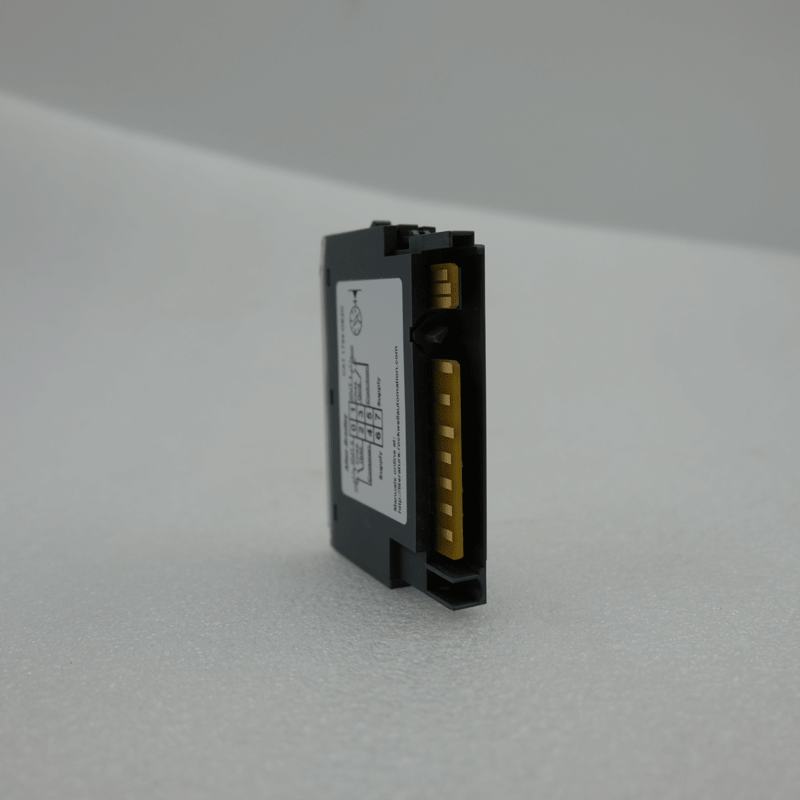

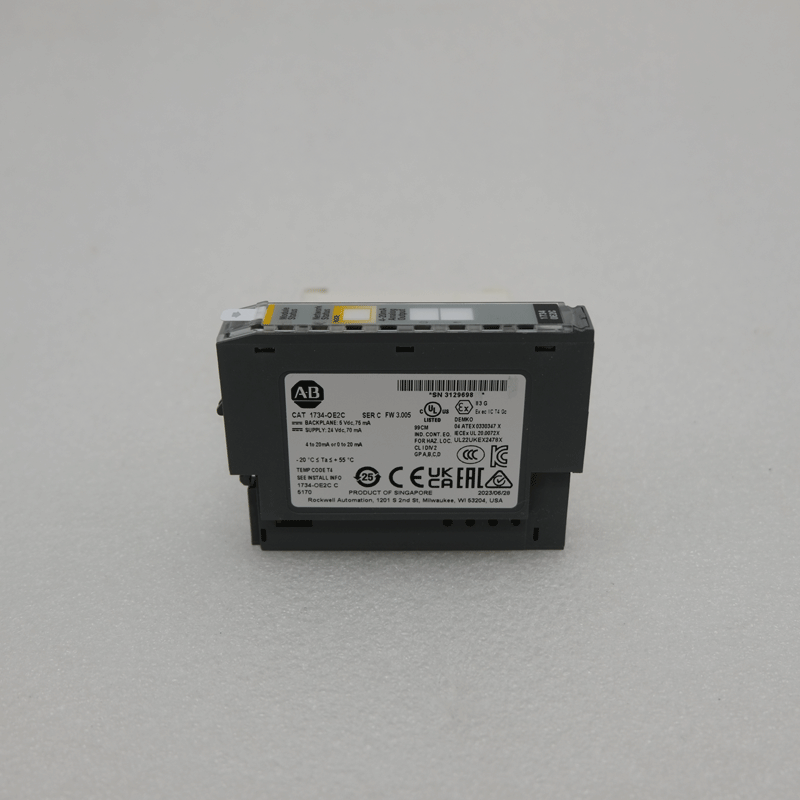

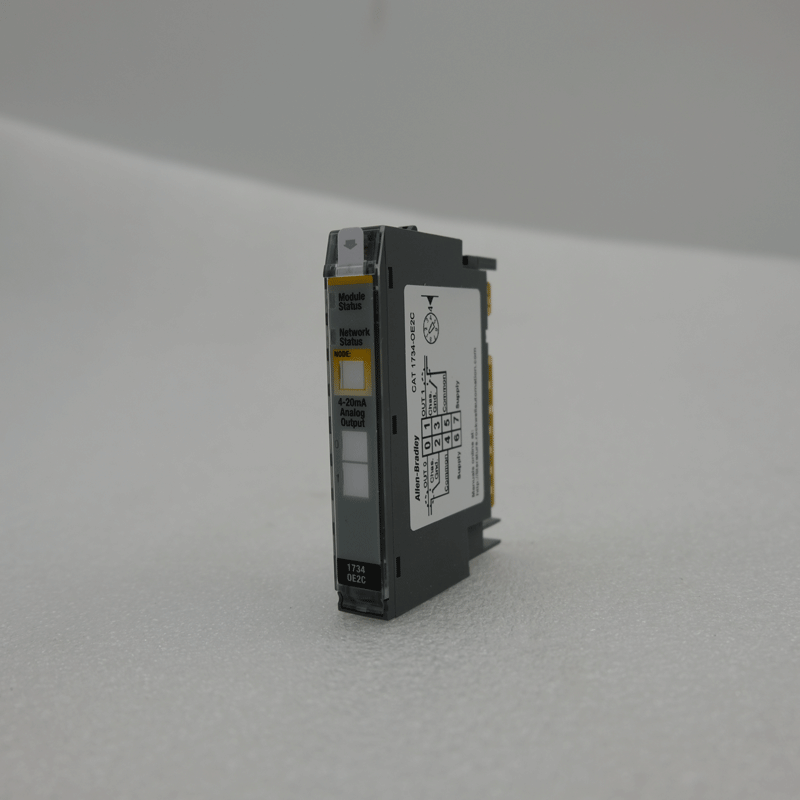

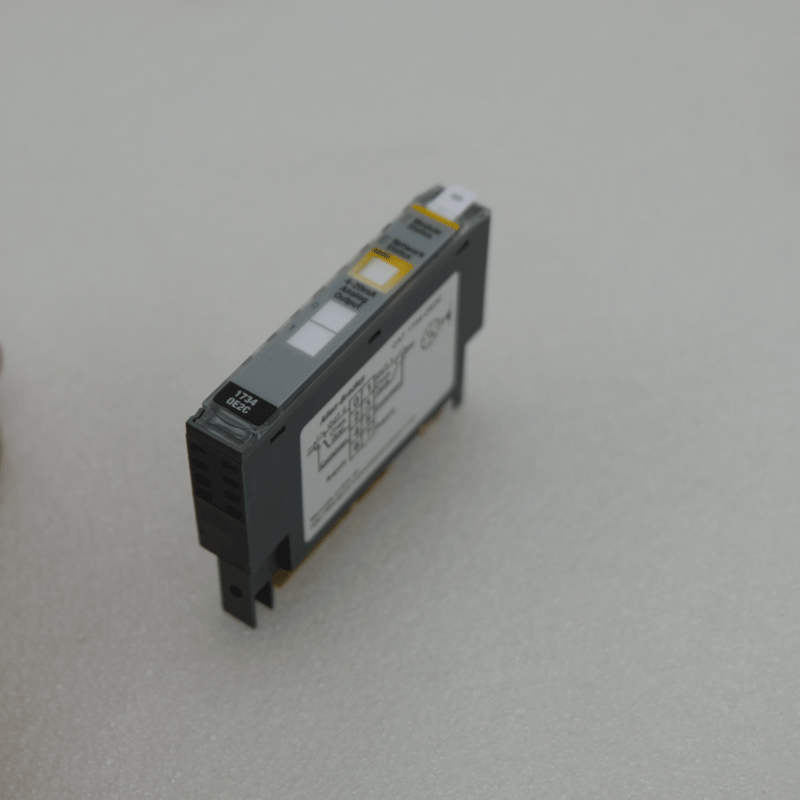

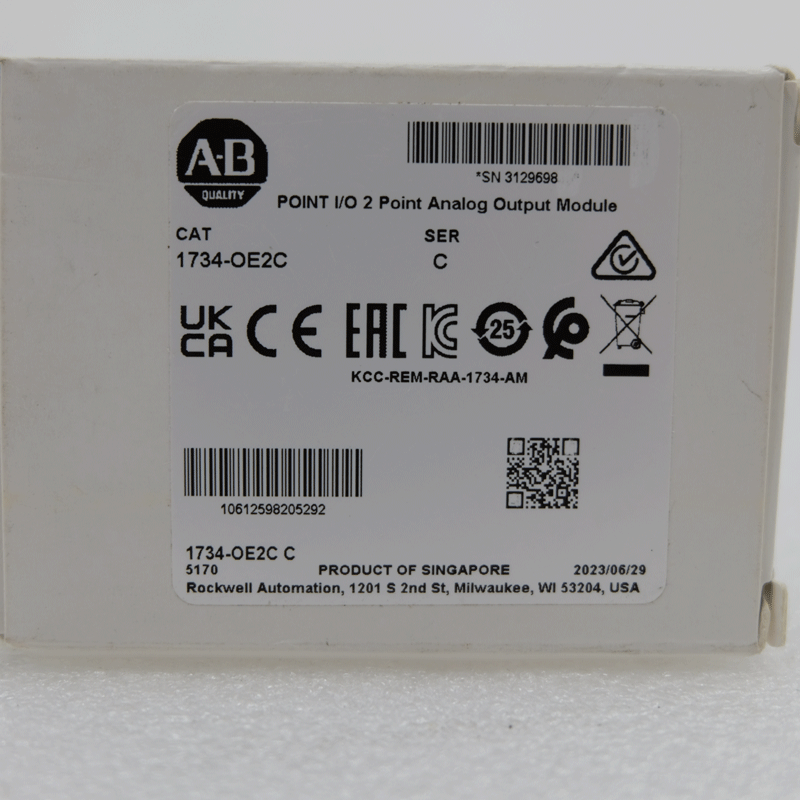

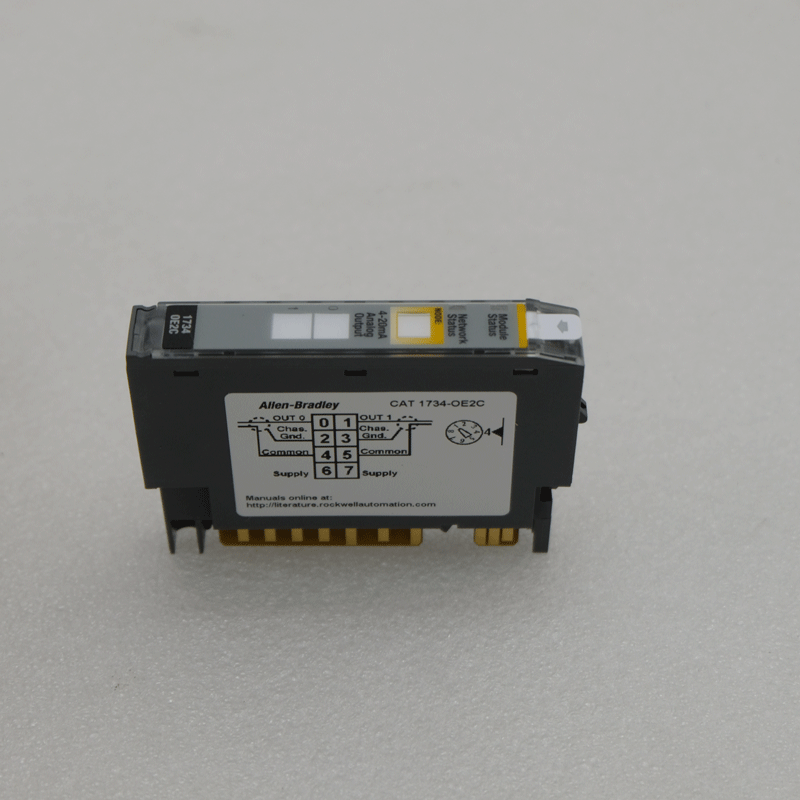

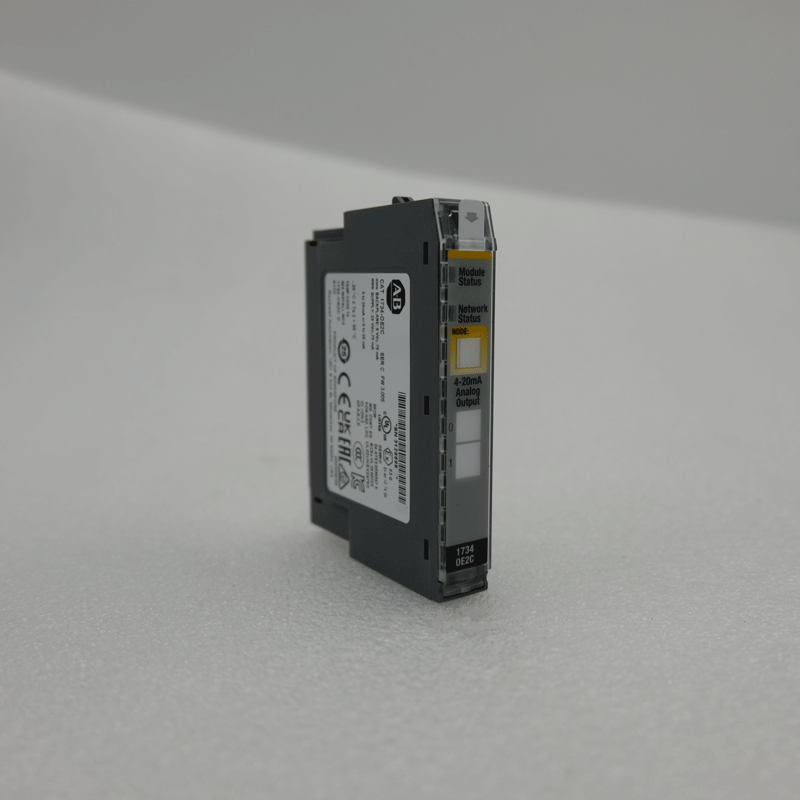

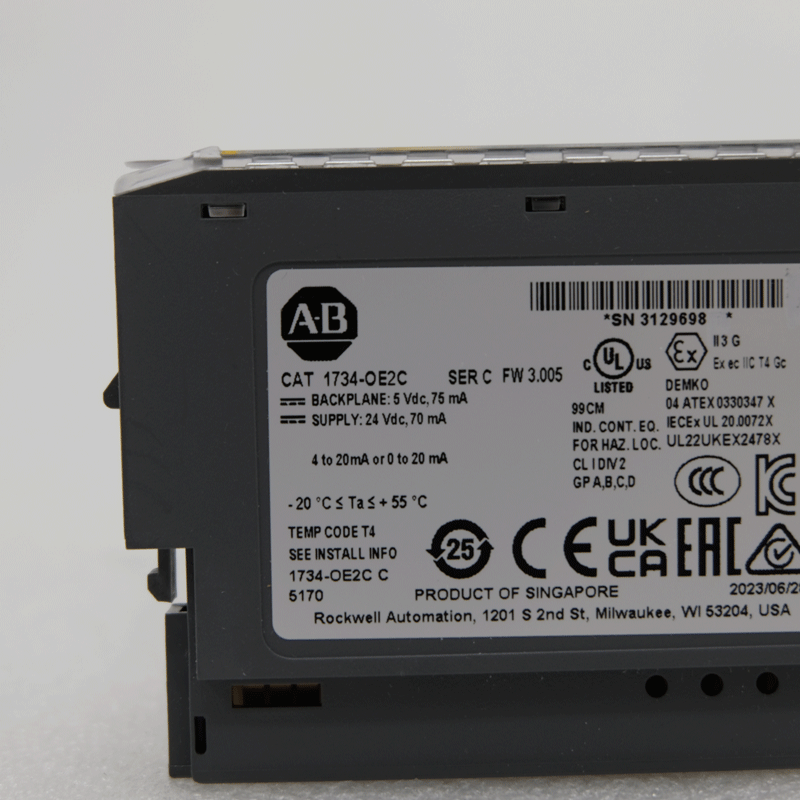

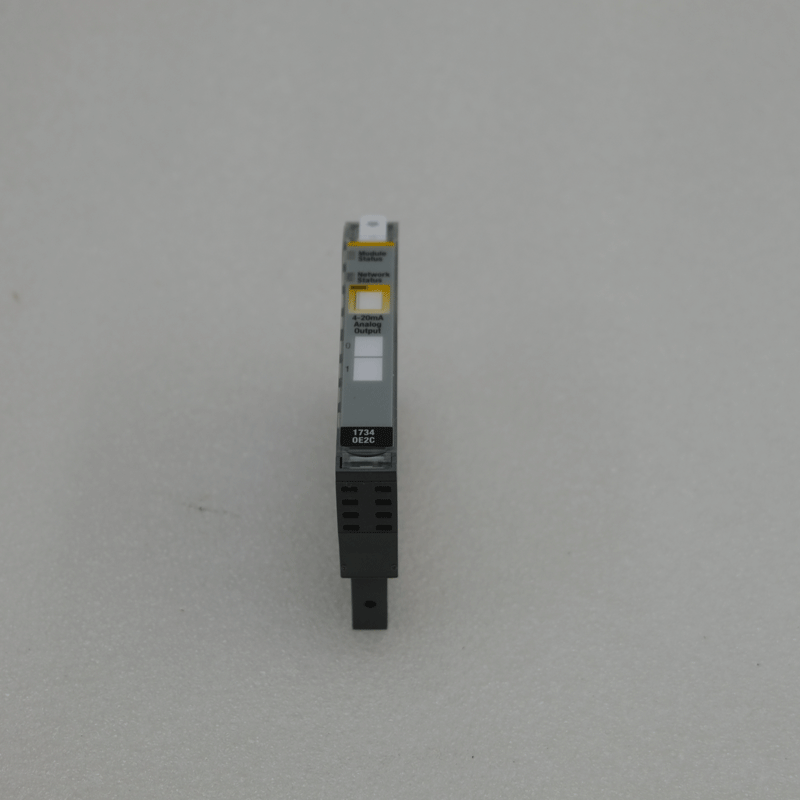

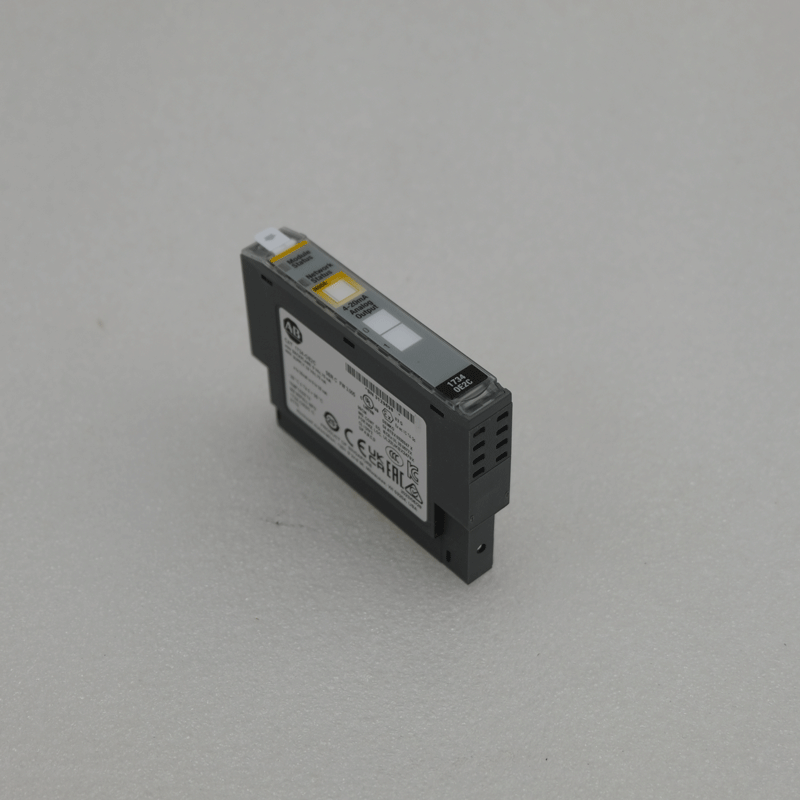

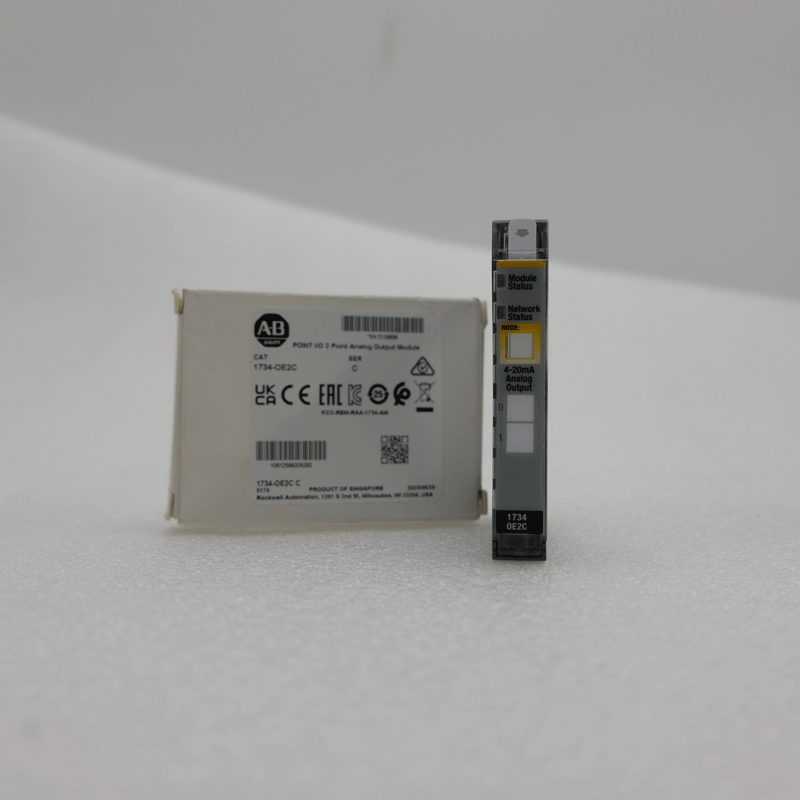

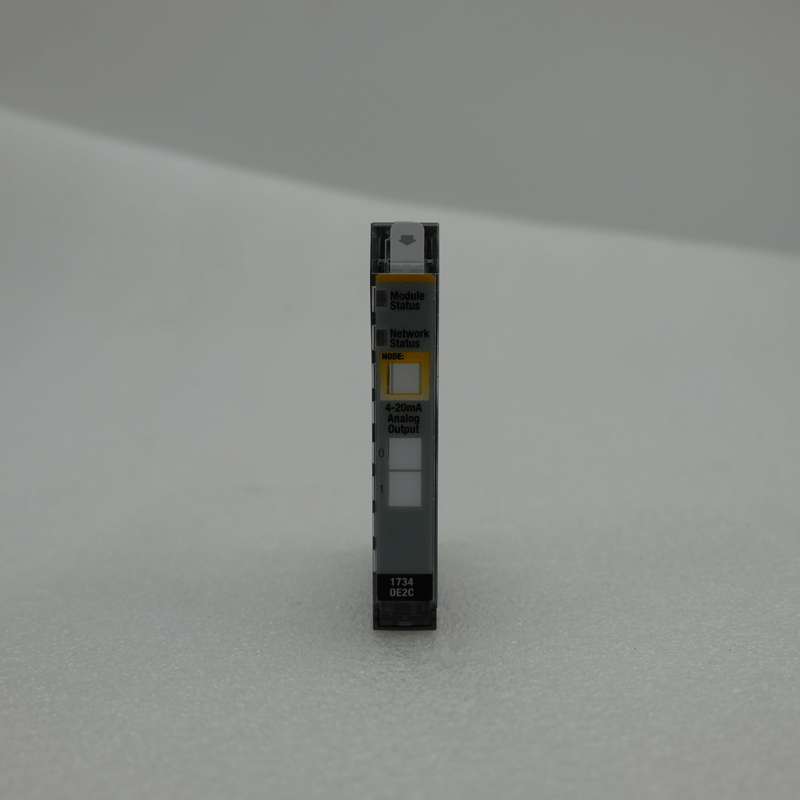

Модуль аналогового вывода 1734-0E2C.
Allen-Bradley 1734-0E2C имеет 2 неизолированных сильноточных выхода. Его модуль работает в униполярном режиме, потребляет 4 байта и генерирует 2 байта данных. Его 2-канальный модуль аналогового вывода преобразует цифровые коды в аналоговые выходные сигналы. Разрешение модуля — 13 бит, диапазон — 0–21 мА.
При настройке индивидуального режима 1734-0E2C имеет на выбор два режима: 0–20 мА и 420 мА (по умолчанию). Точка отключения по умолчанию равна 4 при 1638 мА и 20 при 8191 мА. При возникновении разрыва цепи модель устанавливает обычный бит состояния. При возникновении разрыва цепи или потере питания световой индикатор канала будет мигать красным. . Allen-Bradley 1734-0E2C имеет точность 1,25% полной шкалы при 0°C и дрейф точности 30 ppm/°C в зависимости от температуры. При переходе до 63% сопротивление F5 составляет 24u5, а скорость нарастания тока — 16u5. Выходное напряжение 1734-0E2C имеет положительную нагрузку 0–750 Ом. Ток его точечной шины составляет 5 мА при 75 В постоянного тока, а потребляемая мощность — 1,23 Вт. 1734-0E2C имеет тепловыделение 4,19 БТЕ/час и постоянно тестируется при напряжении изоляции 50 В, чтобы выдерживать напряжение 2200 В постоянного тока в течение 60 секунд. Он имеет внешнее напряжение питания постоянного тока 24 В постоянного тока и номинальный диапазон напряжения 10–28,8 В постоянного тока. Он выдает ток 24 мА при 70 В постоянного тока, включая выходной ток 20 мА. 1734OE2C оснащен 4-кнопочным переключателем положения и имеет размеры 56x12x75,5 мм.
