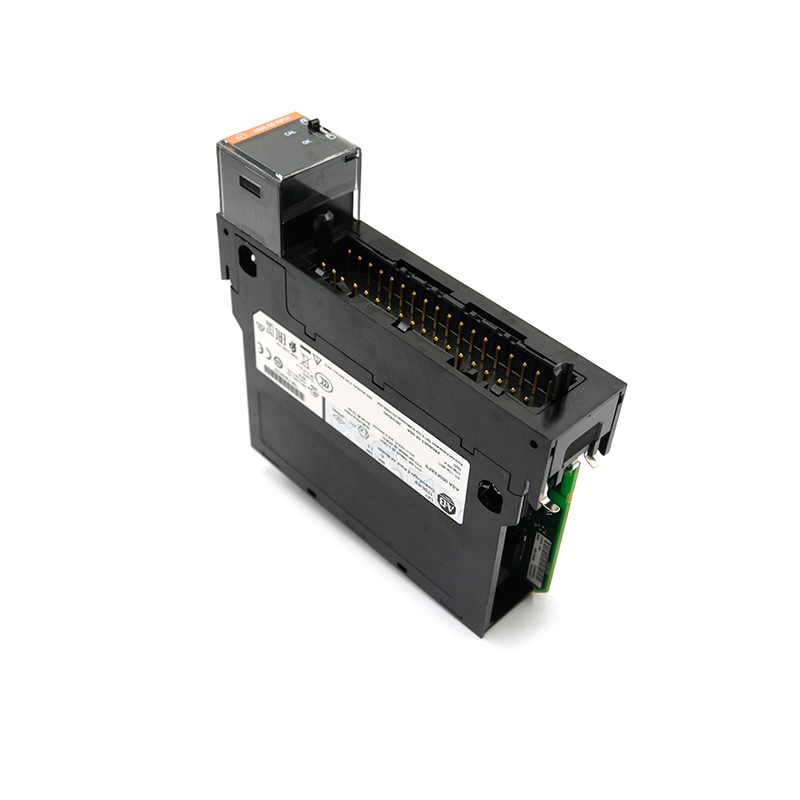

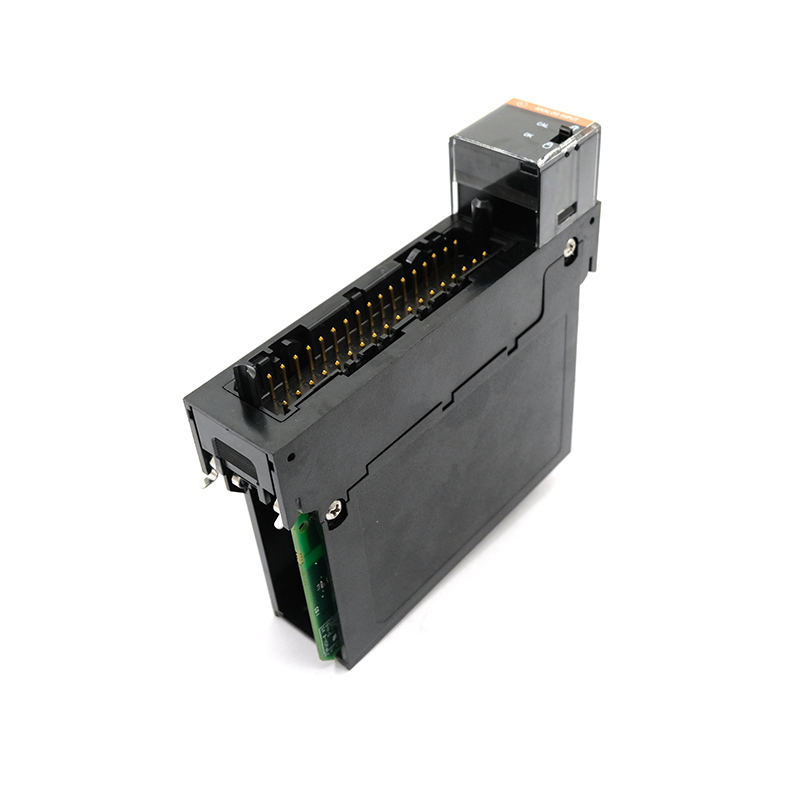

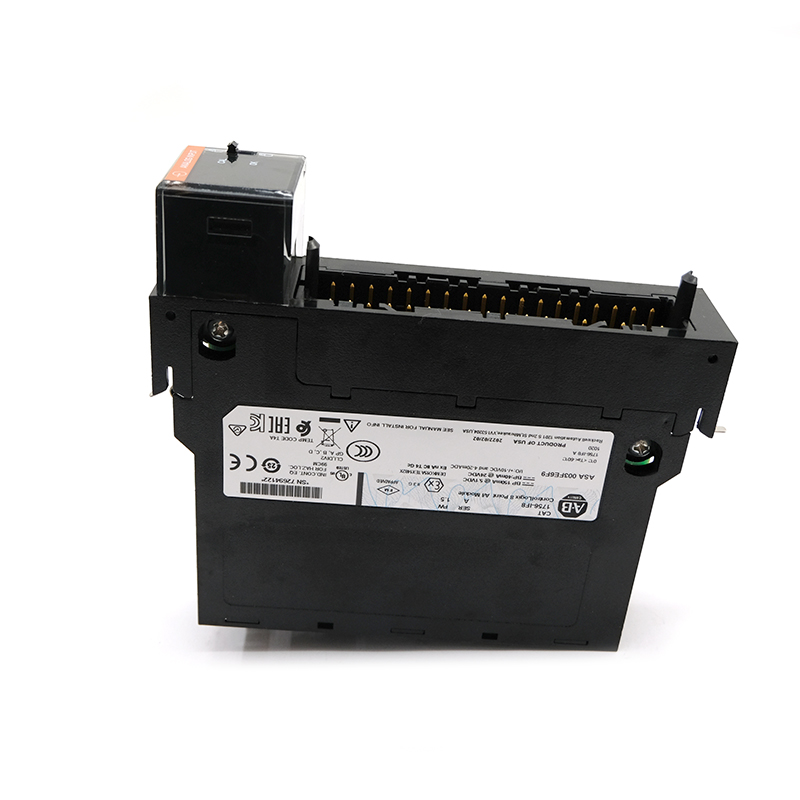

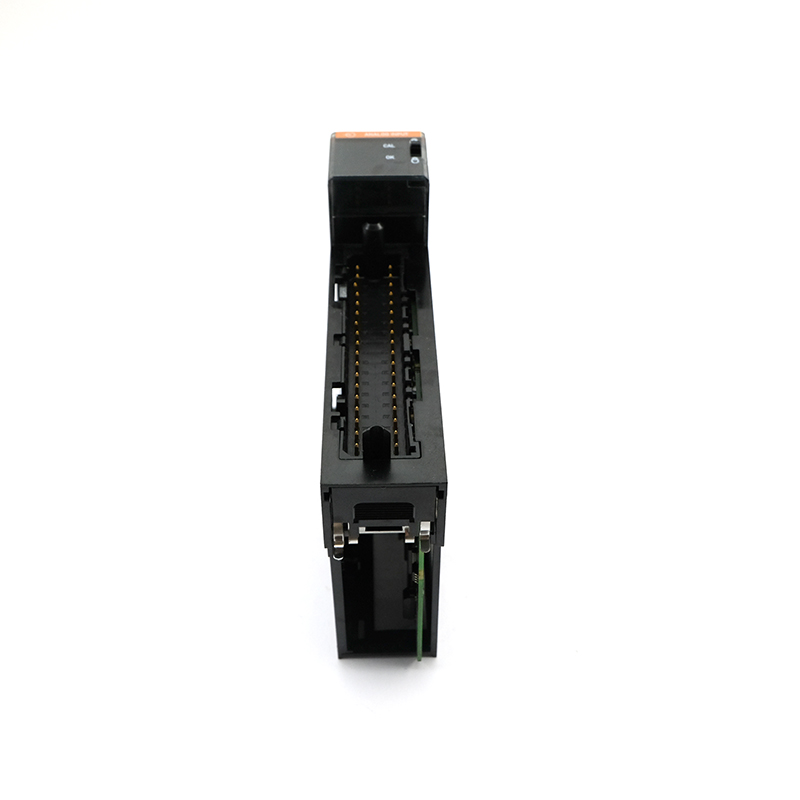

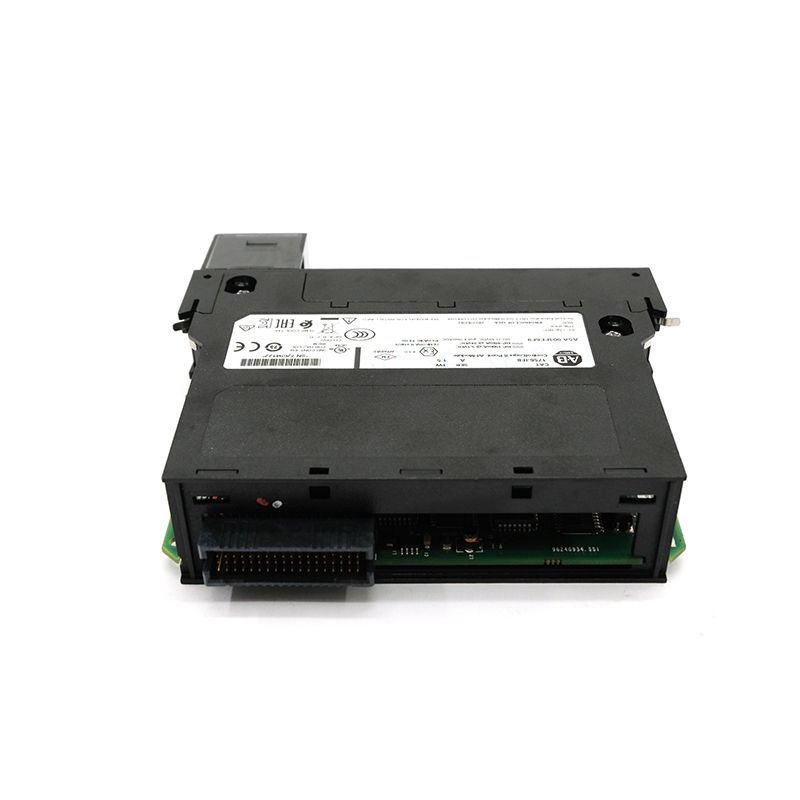

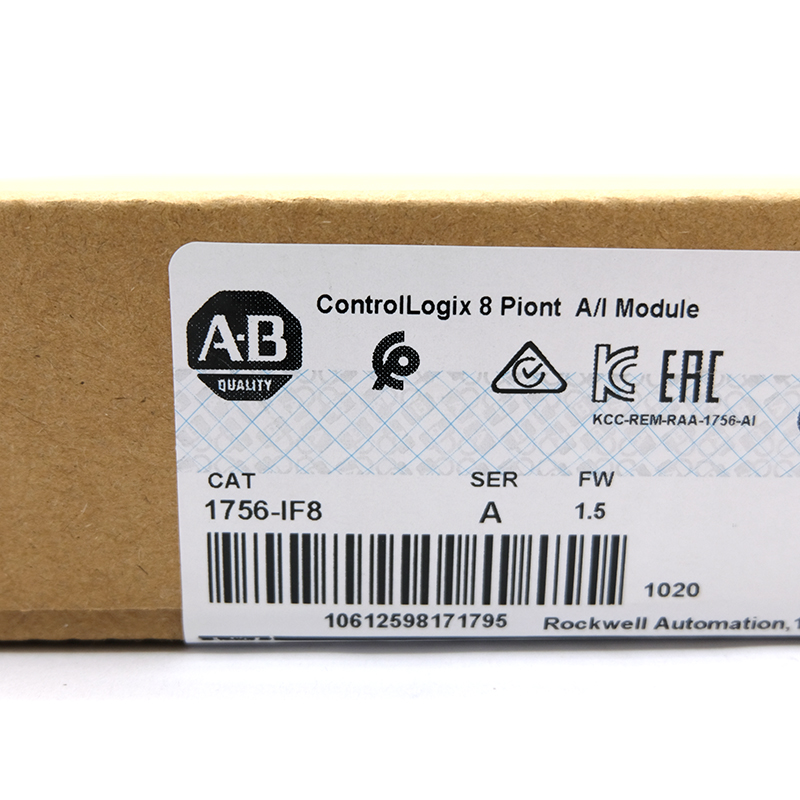

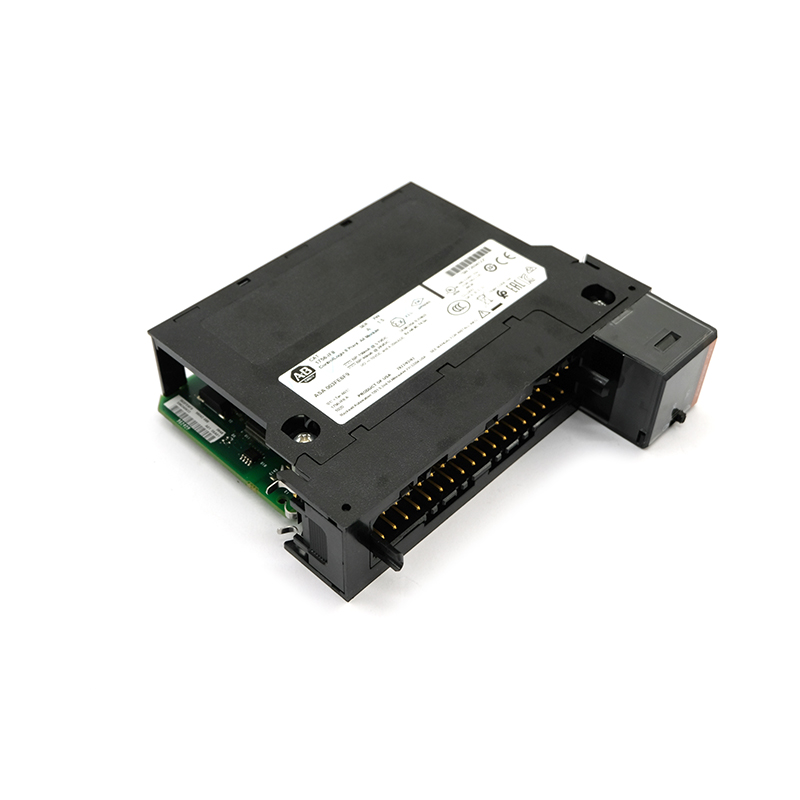

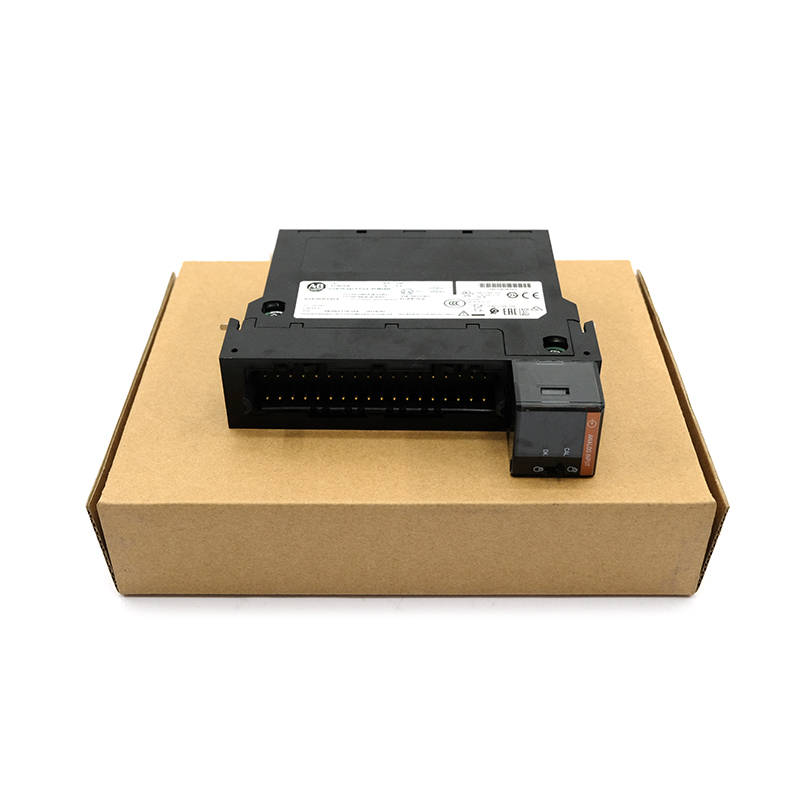

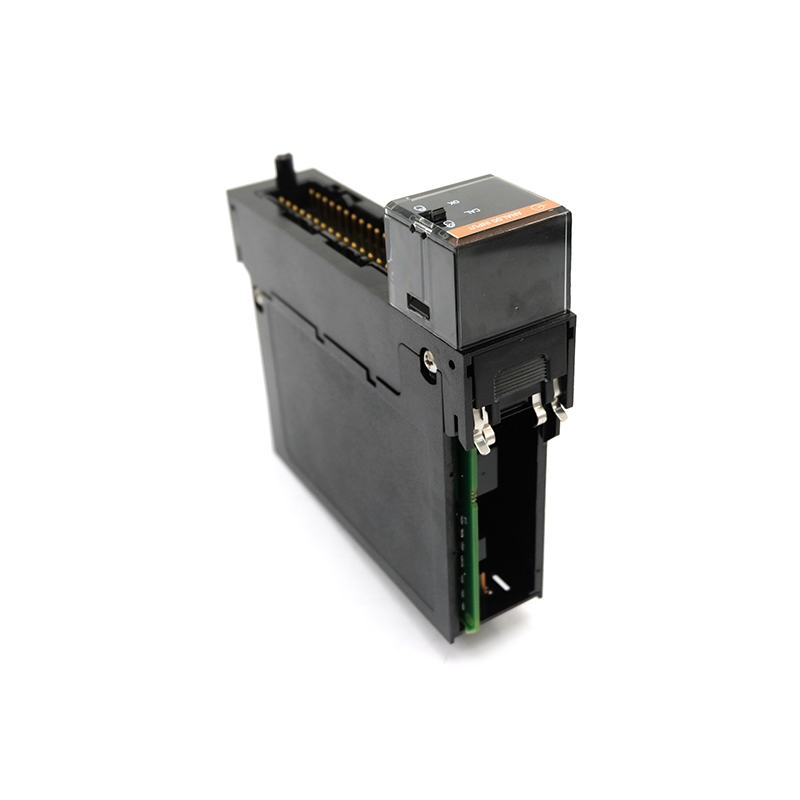

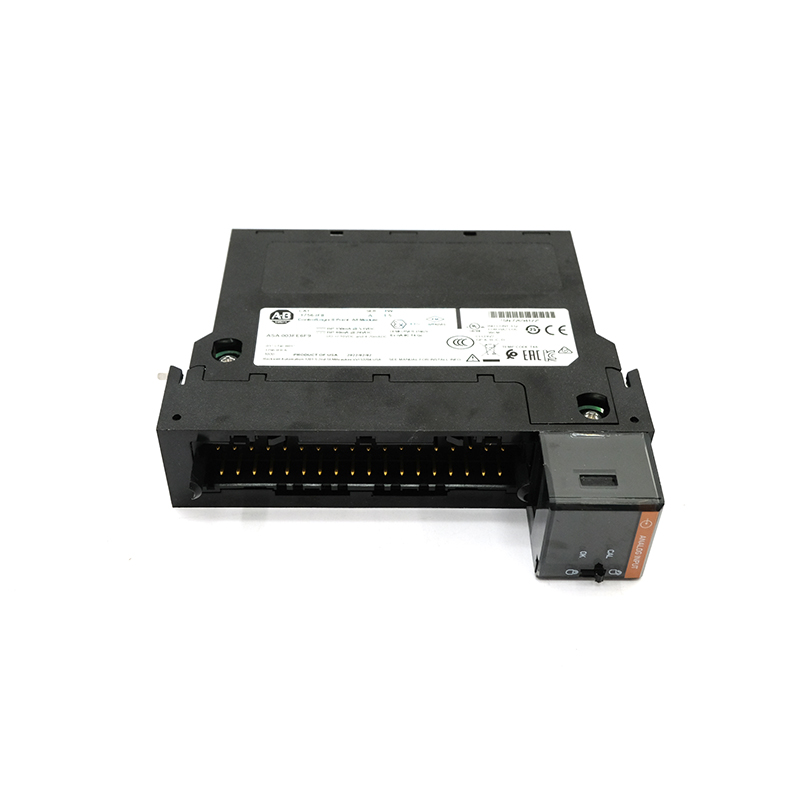

Allen-Bradley 1756-IF8 — это модуль аналогового ввода для семейства программируемых контроллеров автоматизации (PAC) ControlLogix.
Бренд:АБ
Напряжение:24 В
Размер:24*8*5,5 см
Вес:0,5 кг
Выходная частота:50 кГц
Потребляемая мощность:3 Вт
Allen-Bradley 1756-IF8 — это модуль аналогового ввода для семейства программируемых контроллеров автоматизации (PAC) ControlLogix. Этот модуль аналогового ввода имеет восемь (8) входных каналов, которые можно настроить для различных входных сигналов, таких как сигналы напряжения +/-10 В постоянного тока, 0–10 В постоянного тока и 0–5 В постоянного тока, а также сигналы тока 0–20 мА. Этот модуль обычно используется для подключения инструментов и устройств, генерирующих аналоговые сигналы, таких как передатчики, датчики, разветвители сигналов, изоляторы сигналов, панельные измерители и другие подобные устройства.
1756-IF8 — это однослотовый модуль с высоким разрешением преобразования. Его разрешение варьируется от 15 до 16 бит. Специальное разрешение модуля составляет 10,25 В: для +/-10 В постоянного тока, 320 В/отсчет (15 бит плюс биполярный), 160 В/отсчет (16 бит) для 0–10 В постоянного тока, 80 В/отсчет (16 бит); 0–5 В постоянного тока и 0–20,5 мА: для сигнала 0–20 мА каждый отсчет (16 бит) составляет 0,32 А.
Количество установленных экземпляров этого модуля практически не ограничено. Большинство контроллеров ControlLogix могут обрабатывать до 4000 аналоговых сигналов ввода-вывода. 1756-IF8 можно установить в локальное шасси вместе с контроллером или в стойку распределенного ввода-вывода.
1756-IF8 использует метод преобразования сигма-дельта и сохраняет полученный сигнал в целочисленном режиме (выровненный по левому краю, дополнение до 2) в 32-битном регистре IEEE с плавающей запятой. Он использует съемную коммутационную плату (RTB) 1756-TBCH и 1756-TBSH с определяемой пользователем механической кодировкой.
