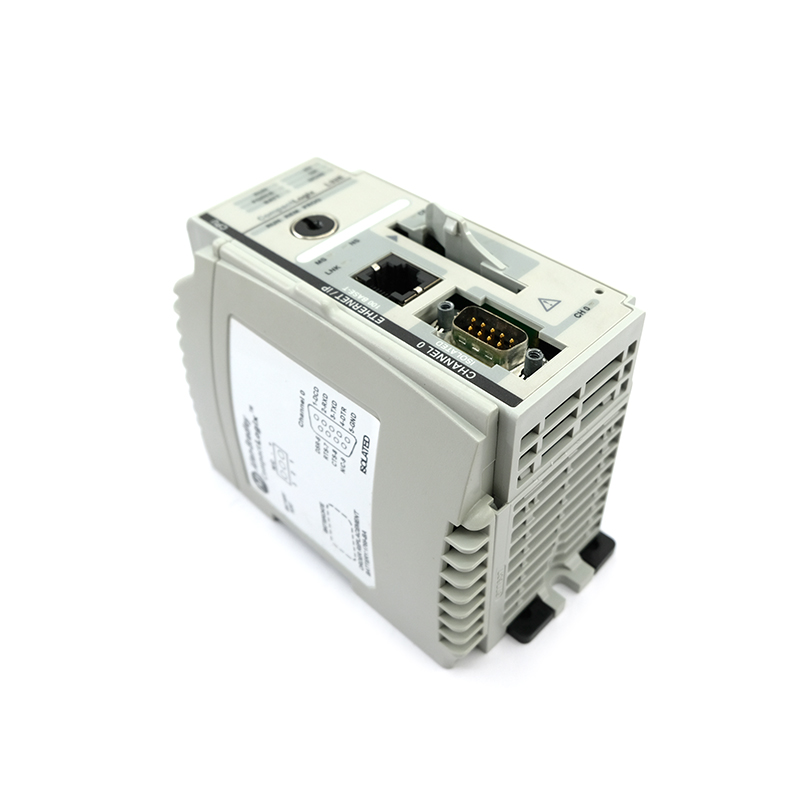

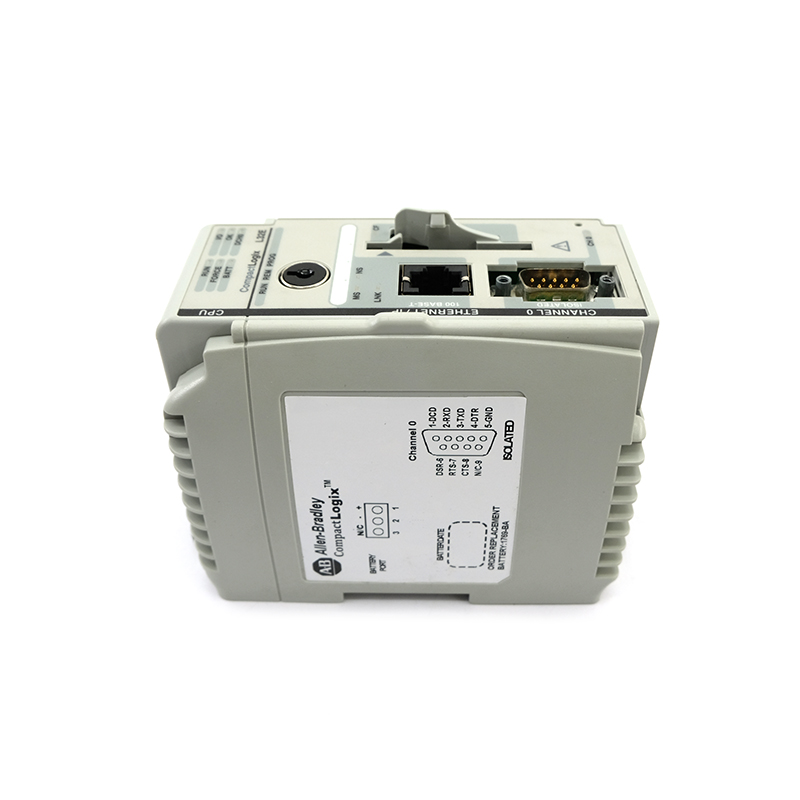

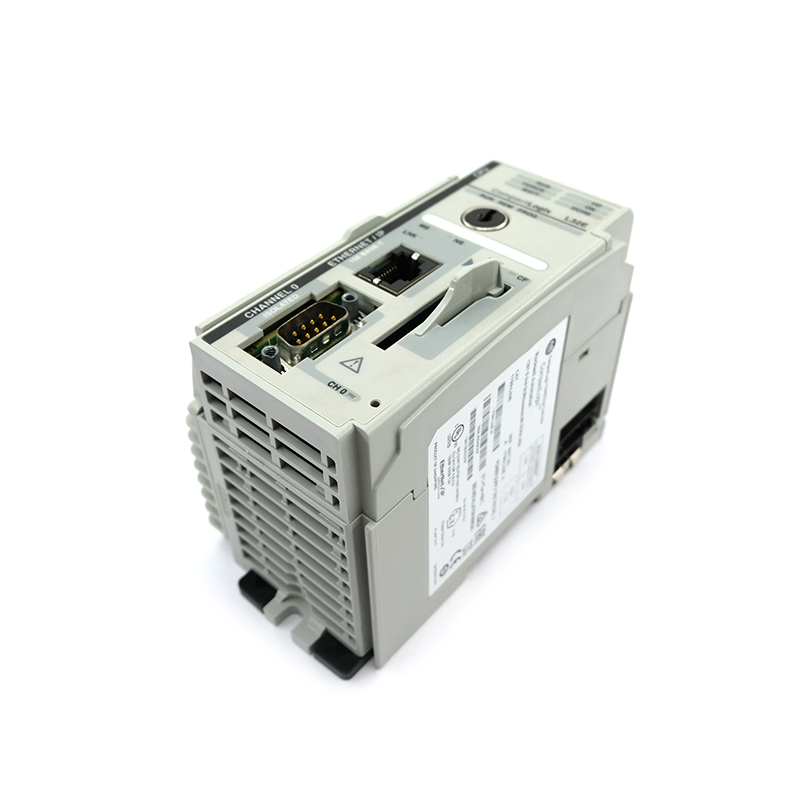

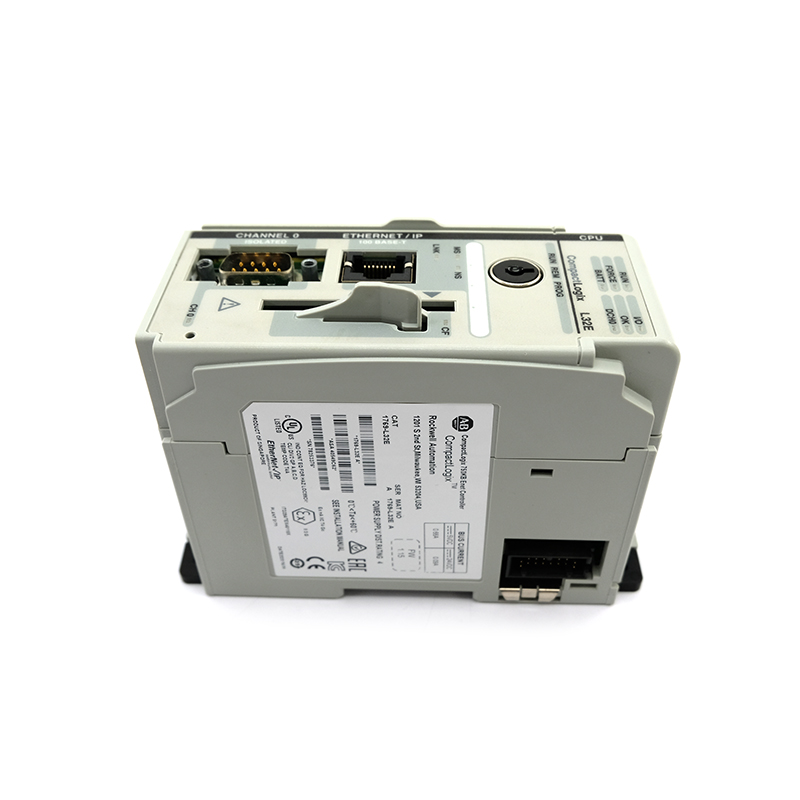

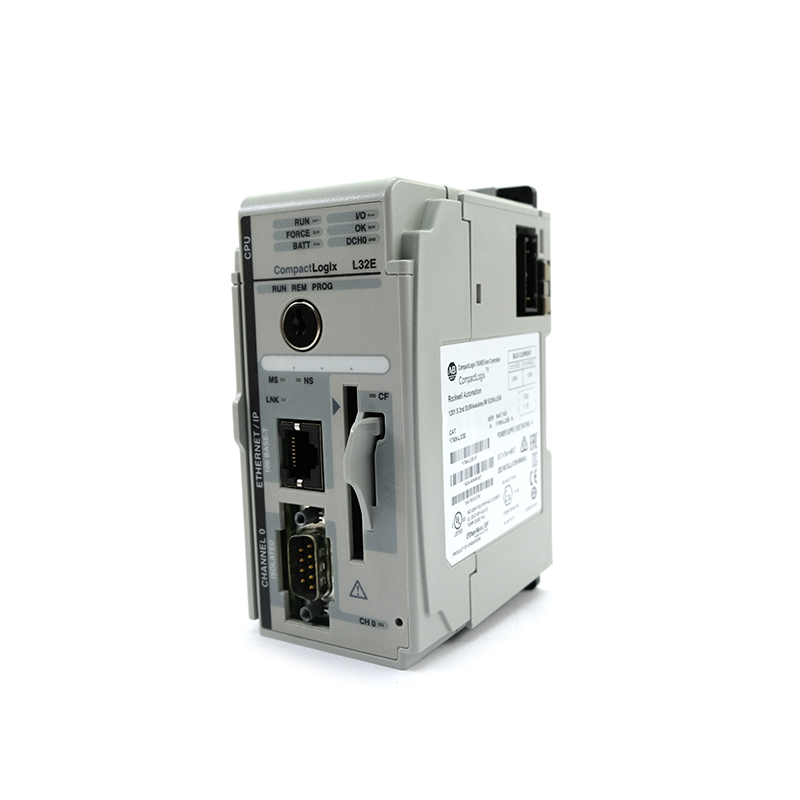

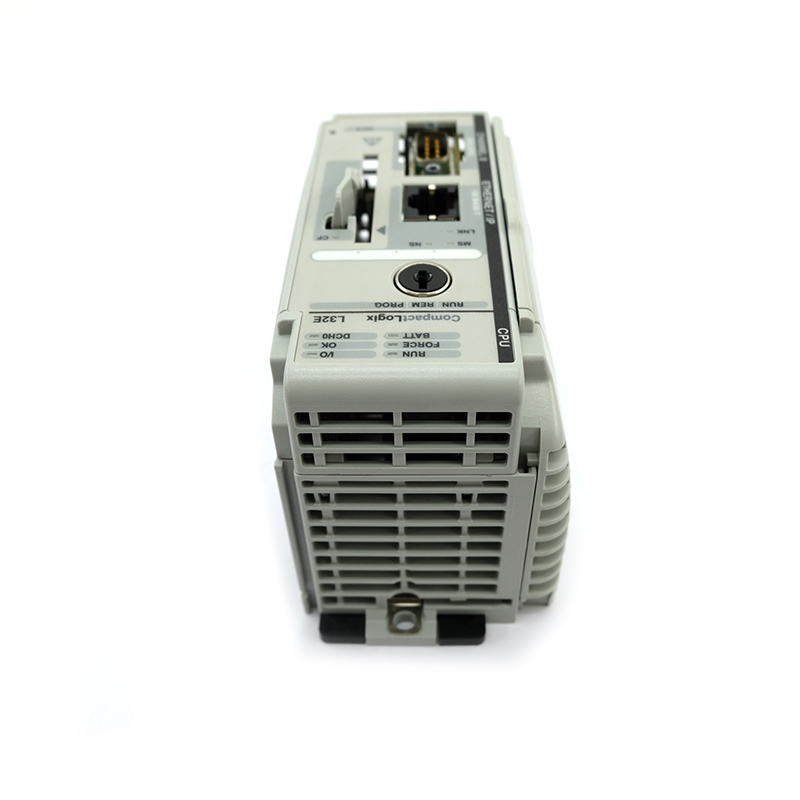

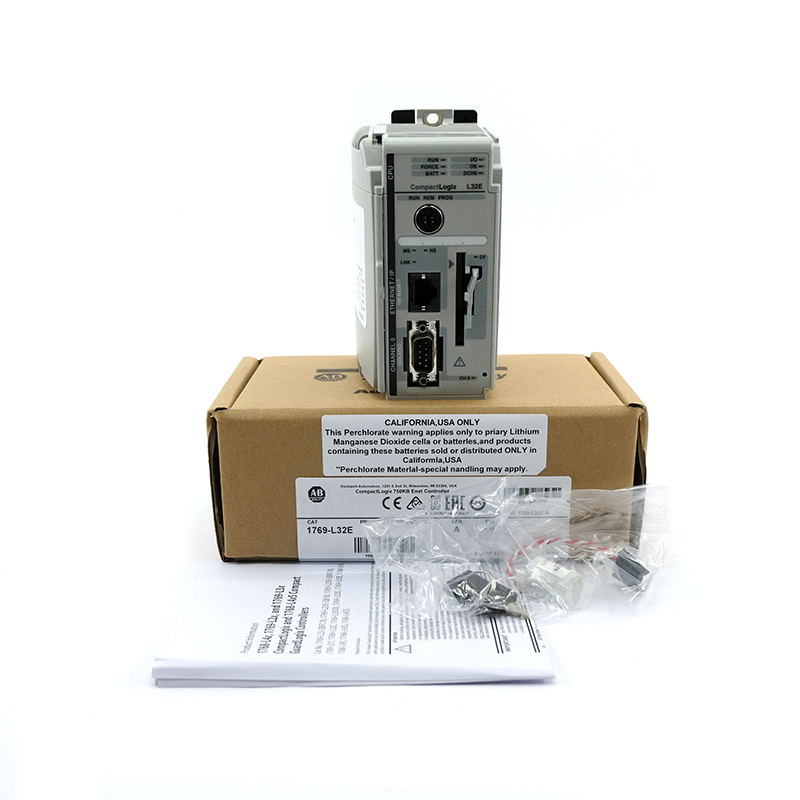

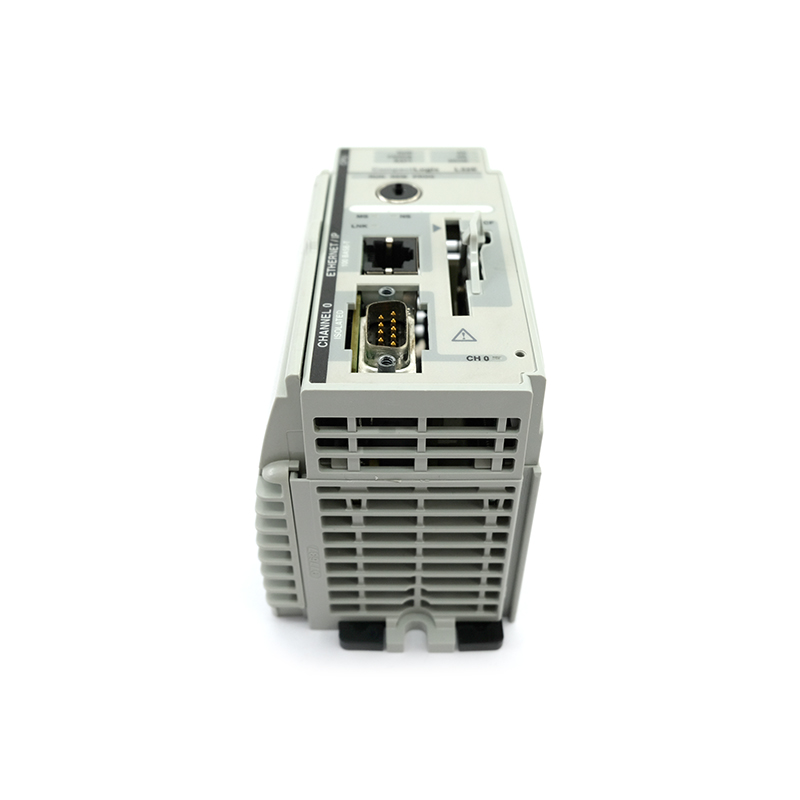

Allen-Bradley 1769-L32E — это контроллер CompactLogix 1769 серии 5370 CompactLogix. Контроллер имеет 750 КБ встроенной памяти, один (1) порт Ethernet и один (1) порт связи RS232.
Бренд:АБ
Модель:1769-L32E
Серия:Серия модуля ПЛК-1769
Напряжение:24 В
Размер:20*11*7,5 см
Вес:0,5 кг
Потребляемая мощность:3 Вт
Выходная частота:50 кГц
Описание:
Allen-Bradley 1769-L32E — это контроллер CompactLogix 1769 серии 5370 CompactLogix. Контроллер имеет 750 КБ встроенной памяти, один (1) порт Ethernet и один (1) порт связи RS232. Он поддерживает до шестнадцати (16) компактных модулей ввода-вывода и до трех (3) библиотек расширения.
О 1769-L32E:
Модульный контроллер CompactLogix, номер детали 1769-L32E, представляет собой программируемый контроллер автоматизации (PAC), производимый компанией Allen-Bradley. Этот контроллер обычно используется в системах управления машинами и в технологических процессах среднего размера. Контроллер имеет один (1) порт связи RS232 и один (1) порт Ethernet.
Конфигурация интерфейса RS232 по умолчанию — полнодуплексный DF1, 19,2 Кбит/с, без четности, адрес станции 0, без квитирования, обнаружение ошибок BCC, автоматическое обнаружение встроенного ответа, 8 бит данных и 1 стоповый бит. Эту конфигурацию по умолчанию можно настроить вручную для установления первоначальной связи с устройством. При использовании с RSLinx автоконфигурацию можно использовать для автоматического определения настроек связи. Этот порт RS232 также можно настроить как интерфейс протокола ASCII для подключения инструментов штрих-кодирования, обычно используемых в производственных процессах.
Для связи Ethernet требуется первоначальная настройка, которую можно выполнить через BOOTP-DHCP или загрузить через интерфейс RS232. При использовании BOOTP-DHCP для подключения контроллера к хосту BOOTP требуется кабель Ethernet.
Контроллер Allen-Bradley 1769-L32E Compact Logix доступен в уникальном компактном и экономичном корпусе. Он включает в себя один (1) порт EtherNet и один (1) последовательный порт связи. Его можно подключить к устройству через кабель 1747-CP3 или 1756-CP3 или кабель Ethernet. Он имеет 750 КБ встроенной пользовательской памяти, которую можно расширить с помощью карты CompactFlash, номер детали 1784-CF128.
Модель 1769-L32E поставляется со сменной батареей, номер детали 1769-BA. Контроллер поддерживает установку до 16 компактных модулей ввода-вывода с возможностью подключения до 3 групп ввода-вывода с помощью 2 кабелей расширения. 1769-L32E потребляет 850 мА постоянного тока (5 В) и рассеивает до 6,5 Вт мощности охлаждения. Модель 1769-L32E можно легко установить с помощью монтажа по стандарту DIN или на панели. При монтаже по стандарту DIN выдерживает ударную нагрузку 30 G в рабочем режиме и 50 G в нерабочем режиме, а при монтаже на панели — 30 G в рабочем режиме и 50 G в нерабочем режиме.
Контроллер 1769-L32E имеет уровень вибрации 5 G в рабочем режиме. Он выдерживает установочные крутящие усилия от 1,1 до 1,8 Нм. Модель 1769-L32E имеет диапазон рабочих температур от 0 до 60 градусов Цельсия (от 32 до 140 градусов по Фаренгейту), диапазон температур хранения от -40 до 85 градусов по Цельсию (от -40 до 185 градусов по Фаренгейту) и относительную влажность без конденсации. диапазон от 0 до 95 процентов. Этот контроллер Logix имеет сертифицированный рейтинг выбросов группы 1 (CISPA11) и имеет уникальный открытый корпус. Рекомендуется использовать многожильные проводники от 22 до 16 AWG, тогда как одножильные проводники должны иметь номинал от 22 до 14 AWG. Модуль весит около 2 фунтов при отправке и имеет размеры 8 x 8 x 5 дюймов.
Серия CompactLogix 1769 служит платформой для перехода к устаревшим сериям ПЛК Allen Bradley, PLC5 и SLC500. Различные продукты CompactLogix 1769, включая 1769-L32E, обеспечивают сохранение и расширение предыдущих возможностей процессора.
Процессор 1769-L32E может вмещать до шестнадцати (16) компактных модулей ввода-вывода. Он также поддерживает расширение путем добавления трех (3) банков расширения ввода-вывода. Контроллер имеет 750 Кбайт встроенной памяти и может быть сопряжен с энергонезависимой памятью путем установки карты CompactFlash 1784-CF64 или 1784-CF128. Этот контроллер использует 1769-BA для резервирования пользовательской памяти. Избегайте полной разрядки аккумулятора, так как это может привести к очистке пользовательской памяти (включая пользовательские программы). Использование энергонезависимой памяти предотвращает возникновение таких событий.
1769-L32E Часто задаваемые вопросы:
Совместим ли 1769-L32E с любым аккумулятором?
1770-L32E совместим только с батареями 1769-BA. Использование других батарей (например, 1747-BA) может вызвать проблемы.
Сколько памяти у 1769-L32E?
1769-L32E имеет 750 КБ доступной пользовательской памяти и совместим с картой CompactFlash 1784-CF128 для хранения большего объема памяти.
Какова потребляемая мощность 1769-L32E?

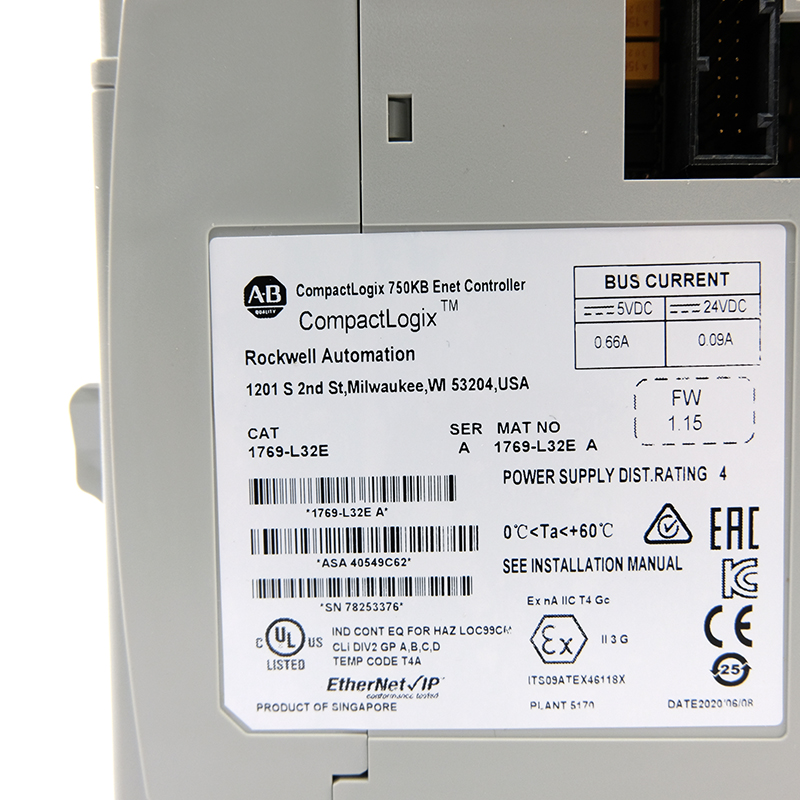

1769-L32Eпотребляет ток 660 мА при 5 В постоянного тока и 90 мА при 24 В постоянного тока.
Какими коммуникационными возможностями обладает 1769-L32E?
Модель 1769-L32E имеет встроенные порты связи для сетей Ethernet/IP, а также последовательный порт RS-232.
Как восстановить настройки связи по умолчанию контроллера 1769-L32E?

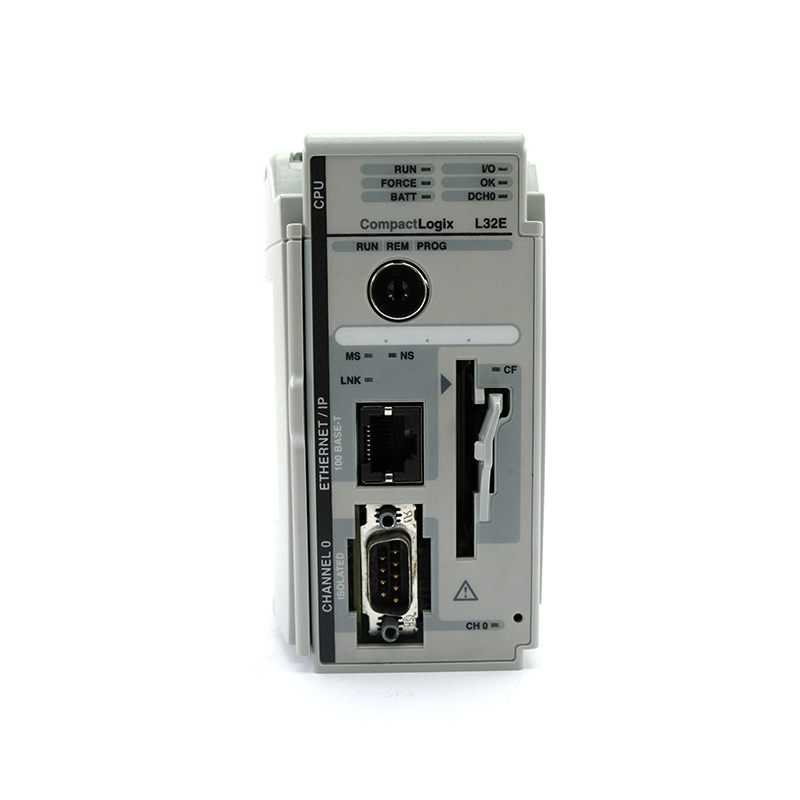

Кнопка связи по умолчанию для канала 0 расположена в правом нижнем углу. Используйте эту кнопку, чтобы изменить пользовательские настройки связи на настройки связи контроллера по умолчанию. Индикатор состояния связи по умолчанию (DCH0) канала 0 горит (зеленый, постоянный), указывая на то, что конфигурация связи по умолчанию активна.
Технические примечания для 1769-L32E:
Allen Bradley 1769-L32E — это Ethernet-процессор CompactLogix с памятью 750 КБ. Этот процессор CompactLogix поддерживает до 16 модулей ввода-вывода, имеет встроенную связь Ethernet и порт RS-232.
