Он имеет восемь односторонних входных каналов напряжения/тока. Он принимает аналоговые сигналы, такие как 0-20 мА, 4-20 мА, +/- 10 В постоянного тока и 0-10 В постоянного тока.
Бренд:AB
Модель:1794-IE8
Размер:9,7*5,2*6,3 см
Вес:0,5 кг
Особенности продукта:Модуль ПЛК
Источник:США
Рабочее напряжение:220В
Выходная частота:10 кГц
сертифицированный продукт:ССС

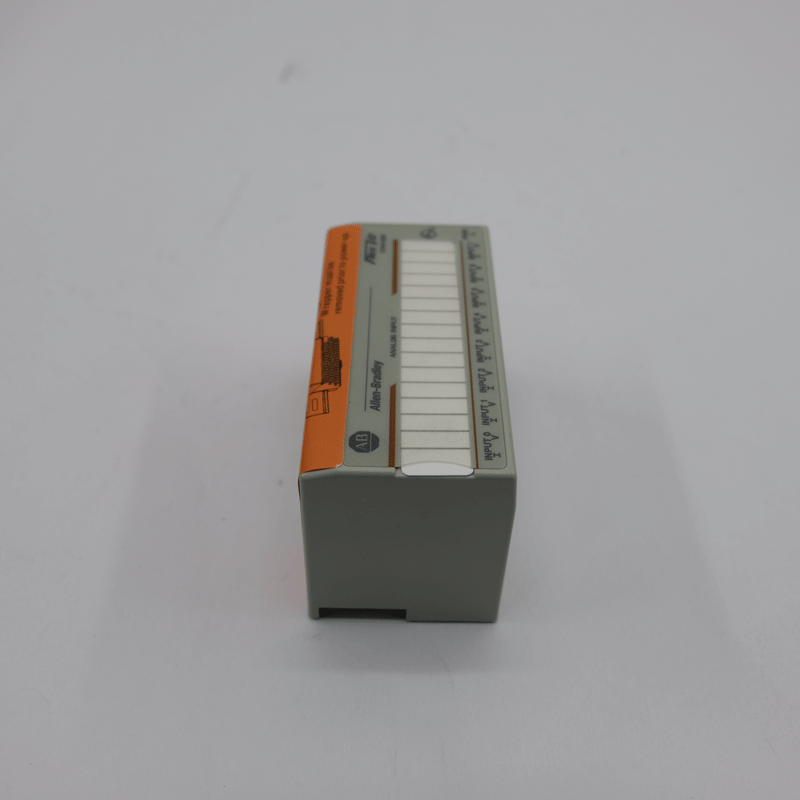

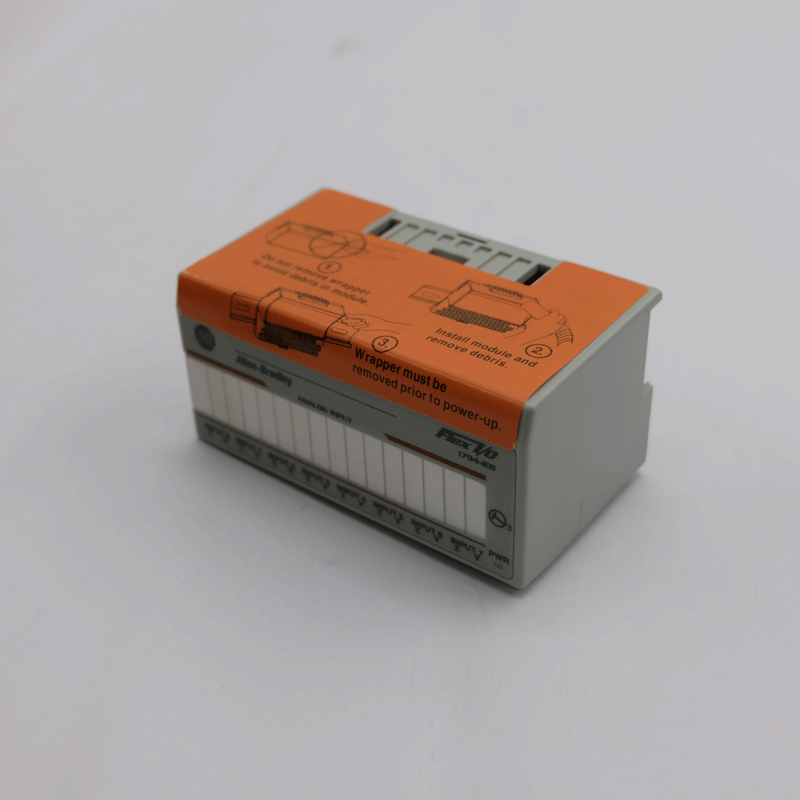

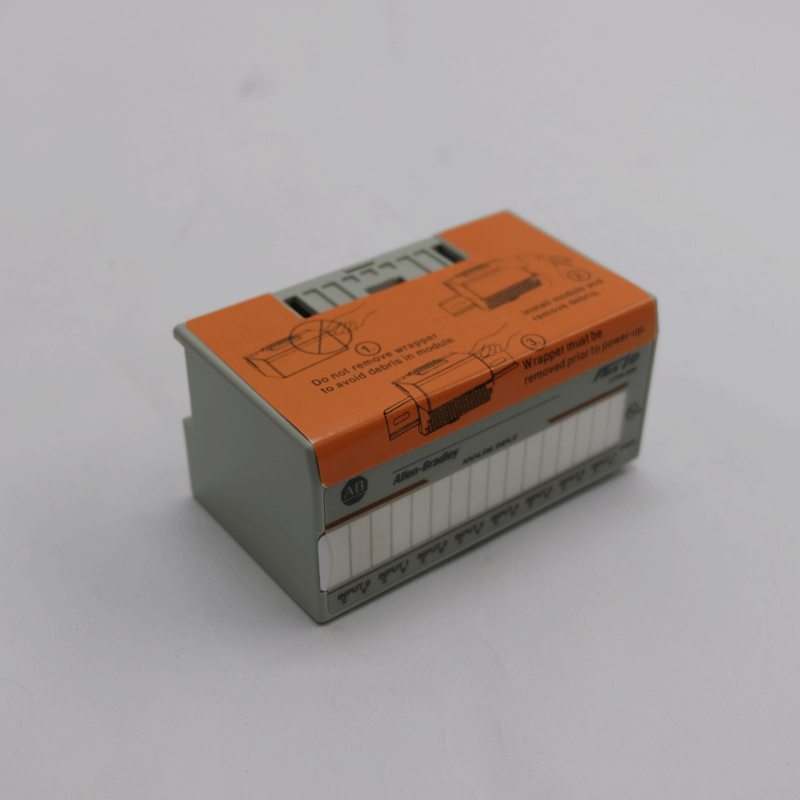

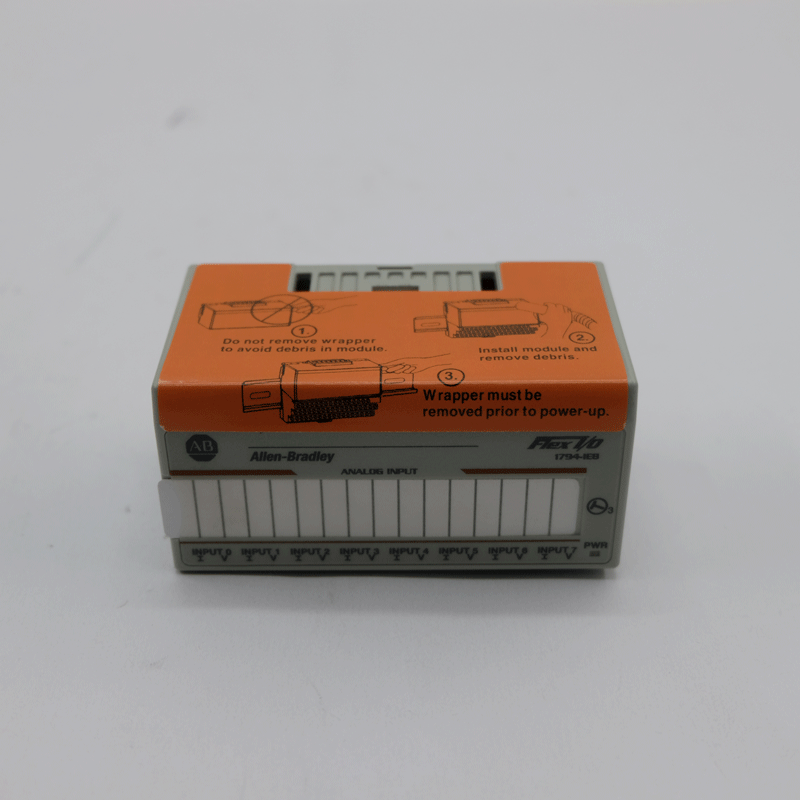

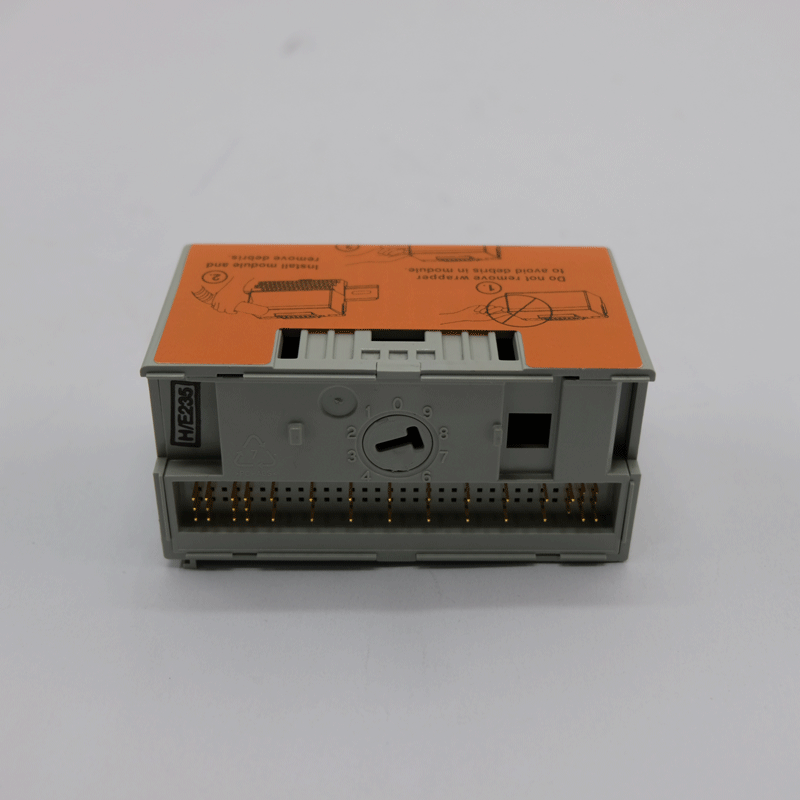

A-B Роквелл 1794-IE8 - это модуль аналогового ввода Flex I/O:
Он имеет восемь односторонних входных каналов напряжения/тока. Он принимает аналоговые сигналы, такие как 0-20 мА, 4-20 мА, +/- 10 В постоянного тока и 0-10 В постоянного тока.
Он совместим с коммуникационными адаптерами Flex I/O и монтируется на клеммные базы, такие как 1794-TB2, -TB3, -TB3S, -TB3T, -TB3TS.
О 1794-ИЭ8:
Allen-Bradley 1794-IE8 - это компонентный модуль семейства продуктов Flex I/O.
Это модуль аналогового ввода, который используется вместе с коммуникационным адаптером Flex I/O и клеммной базой для реализации архитектуры распределенного ввода/вывода.
Используя восемь односторонних, неизолированных, настраиваемых пользователем каналов, способных принимать входные сигналы от 0 до 20 мА, от 4 до 20 мА, +/- 10 В постоянного тока и от 0 до 10 В постоянного тока, модуль может взаимодействовать с такими приборами, как полевые передатчики, аналоговые индикаторные счетчики, регистраторы, контроллеры технологических контуров и другие аналоговые приборы, генерирующие совместимые диапазоны сигналов.
Этот модуль аналоговых входов Flex I/O сконфигурирован как 12-битный в однополярном режиме и 11-битный плюс в биполярном режиме.
Он использует последовательное приближенное преобразование и сохраняет преобразованные данные в 16-битном формате 2s complement с выравниванием по левому краю. Скорость преобразования составляет 256 секунд по всем каналам, абсолютная точность 0,20% полной шкалы при 25°C, дрейф точности по напряжению -0,00428% полной шкалы/°C, а по току 0,00407% полной шкалы/°C. Этот модуль не требует калибровки.
1794-IE8 требует внешнего напряжения питания в диапазоне 10,5-31,2 В постоянного тока с номинальным напряжением питания 24 В постоянного тока.
Требуется ток питания 60 мА. Для монтажа и подключения проводов входного сигнала требуется клеммная колодка.
Совместимые клеммные базы: 1794-TB2, 1794-TB3 и 1794-TB3S, 1794-TB3T и 1794-TB3TS. Для модулей требуется только одна клеммная база.
Этот модуль Flex I/O совместим с коммуникационными адаптерами Flex I/O, такими как Ethernet, сети управления и адаптеры удаленного ввода/вывода.
Модуль не требует калибровки сверх заводских настроек. Он имеет размеры 3,7 x 2,1 x 31,8 дюйма и может быть установлен на DIN-рейку или непосредственно на панель.
Модуль 1794-IE8 может быть установлен на базовый блок терминала 1794-TB2, 1794-TB3S, 1794-TB3ST, 1794-TB3T или 1794-TB3.
Он также имеет индикаторы питания и состояния и открытый корпус.
Номинальное напряжение модуля составляет 24 вольта постоянного тока с диапазоном питающего напряжения от 10,5 до 31,2 В постоянного тока, включая 5 % пульсации переменного тока.
Модуль совместим с аналоговыми токовыми сигналами диапазонов 0-20 мА и 4-20 мА и сигналами напряжения диапазонов +/-10 В постоянного тока и 0-10 В постоянного тока.
Разрешение по напряжению составляет 2,56 мВ/cnt (однополярный) и 5,13 мВ/cnt (биполярный), а по току - 5,13 мкА/cnt.
Модули имеют максимальную перегрузку по напряжению 30 вольт непрерывно и максимальную перегрузку по току 32 мА непрерывно, но только по одному каналу.
Максимальная потребляемая мощность модуля 1794-IE8 составляет 3 Вт, тепловыделение - 10,2 BTU/час, все при напряжении 31,2 вольт постоянного тока.
Рабочая вибрация составляет 500 g при частоте от 5 до 10 Гц, рабочий удар - 30 g, а нерабочий удар - 50 g. Диапазон рабочих температур модуля составляет от -40°C до +40°C, а диапазон рабочих температур - от -40°C до +40°C.
Диапазон рабочих температур модуля составляет от -20 до 55 градусов Цельсия, а диапазон температур хранения - от -40 до 85 градусов Цельсия.
Точность токового входа и входа напряжения модуля 1794-IE8 составляет 20,25% полной шкалы при 0 градусов Цельсия, хотя входы напряжения включают в себя коэффициенты усиления, рассогласования, повторяемости и погрешности нелинейности. Шаг отклика до 63% составляет 9,4 мс для клемм напряжения и 18,2 мс для клемм тока.
Абсолютная точность составляет 2,25% полной шкалы при 0 градусах Цельсия, дрейф точности составляет 0,00428% полной шкалы на градус Цельсия для клемм напряжения и 0,00407% полной шкалы на градус Цельсия для клемм тока.
Часто задаваемые вопросы о 1794-IE8:

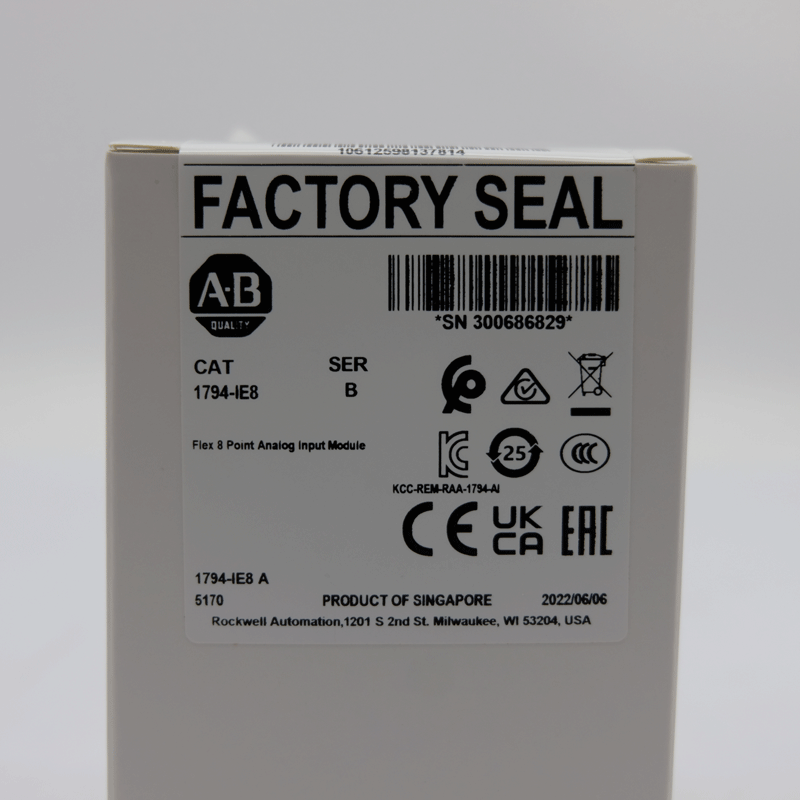

В чем разница между 1794-IE8 серии A и серии B?
1794-IE8 серии A выдает 2 вольта или 4 миллиампера до тех пор, пока модуль не будет настроен.
Модуль 1794-IE8 серии B имеет таблицу выбора диапазона с положением «выкл», что позволяет ему генерировать 0 В или 0 мА.
Кроме того, серия B имеет верхний потенциал в слове считывания, а серия A - нет.
Сколько входов имеет этот модуль?
Модуль 1794-IE8 имеет в общей сложности 8 входов, все из которых являются односторонними.
Можно ли установить 1794-IE8 на панель?
Да, модуль 1794-IE8 может быть установлен на панель.
Какой совместимый клеммный блок подходит для 1794-IE8?
Совместимыми клеммными блоками являются 1794-TB2, 1794-TB3 и 1794-TB3S, 1794-TB3T и 1794-TB3TS.
Какие типы и диапазоны сигналов поддерживает 1794-IE8?
Модуль поддерживает сигналы 0-20 мА, 4-20 мА, 0-10 В постоянного тока и +/- 10 В постоянного тока.
Каково разрешение аналогового преобразования модуля?
Разрешение модуля составляет 12 бит в однополярном режиме и 11 бит плюс в биполярном режиме.
Техническое описание 1794-IE8:
Аналоговый модуль высокой плотности Allen-Bradley 1794-IE8 Flex I/O имеет 8 односторонних входов, разрешение по напряжению-току 5,13 ?/CNT и коэффициент преобразования 256 's.
Он также работает с клеммами входного напряжения +/- 10 В и током гибкой шины 60 мА.
