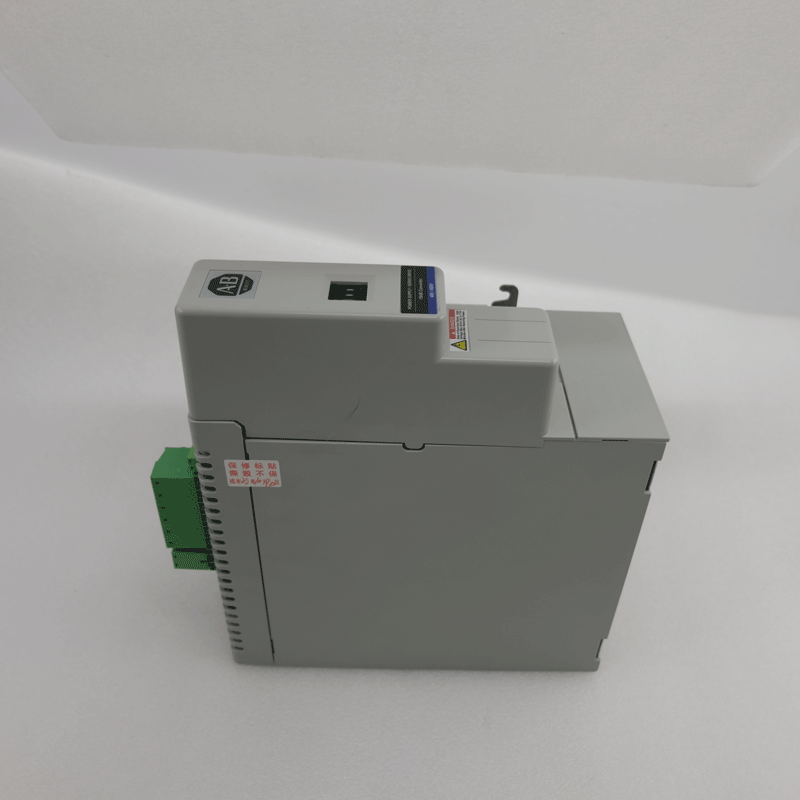

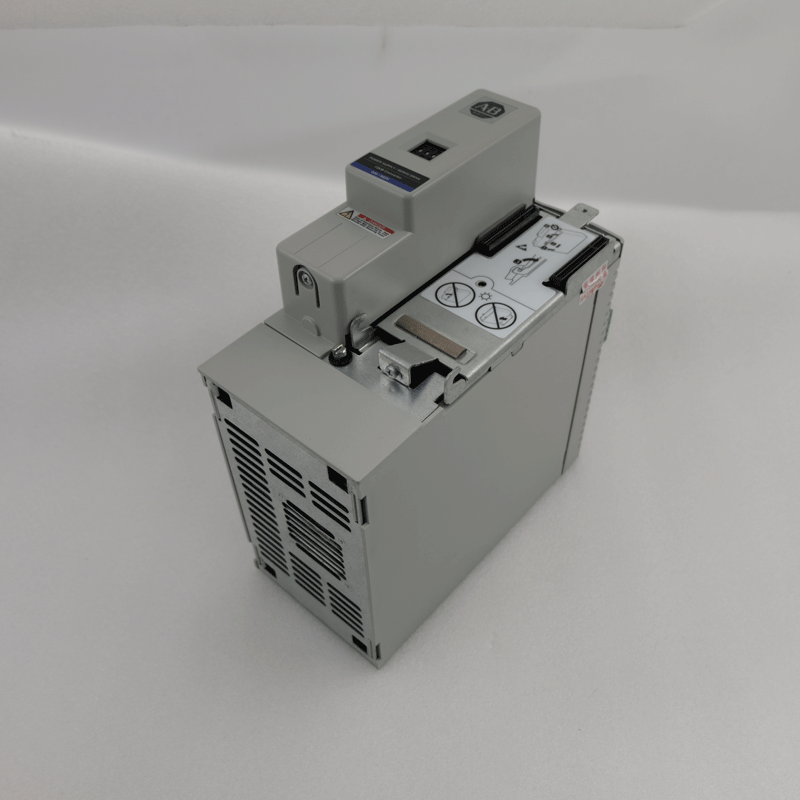

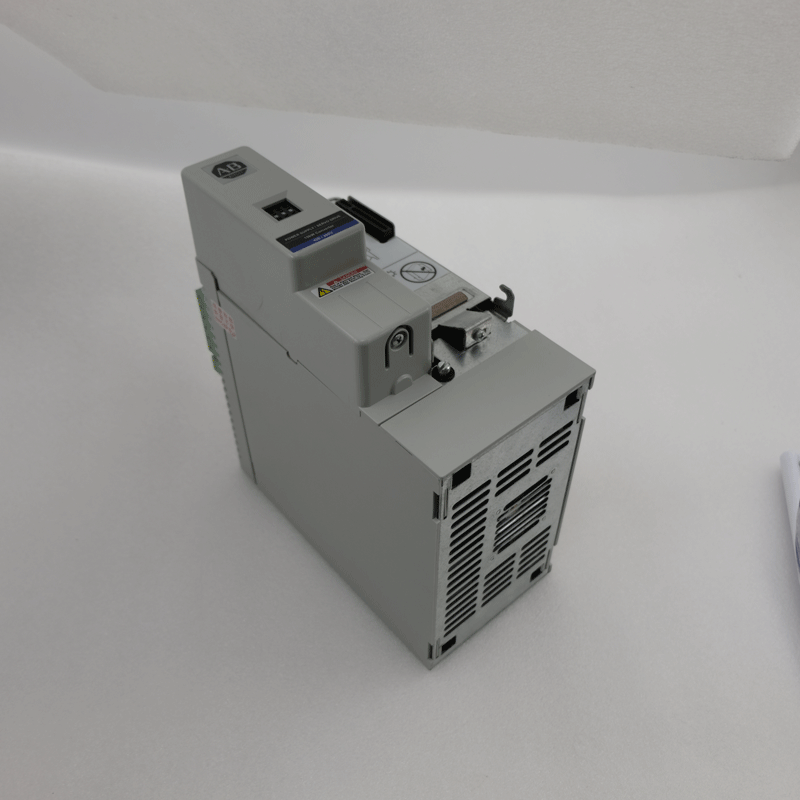

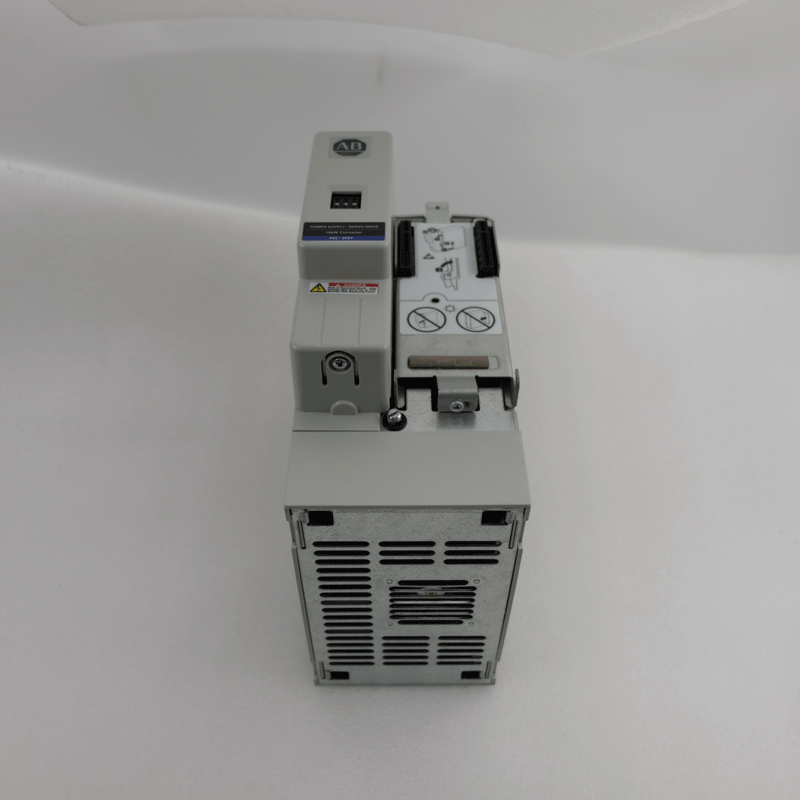

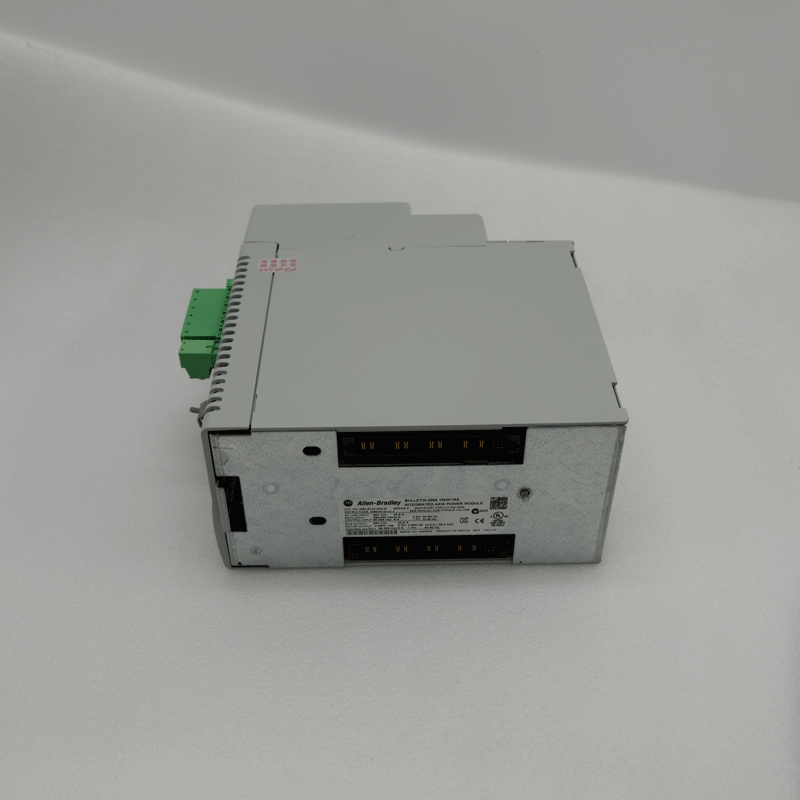

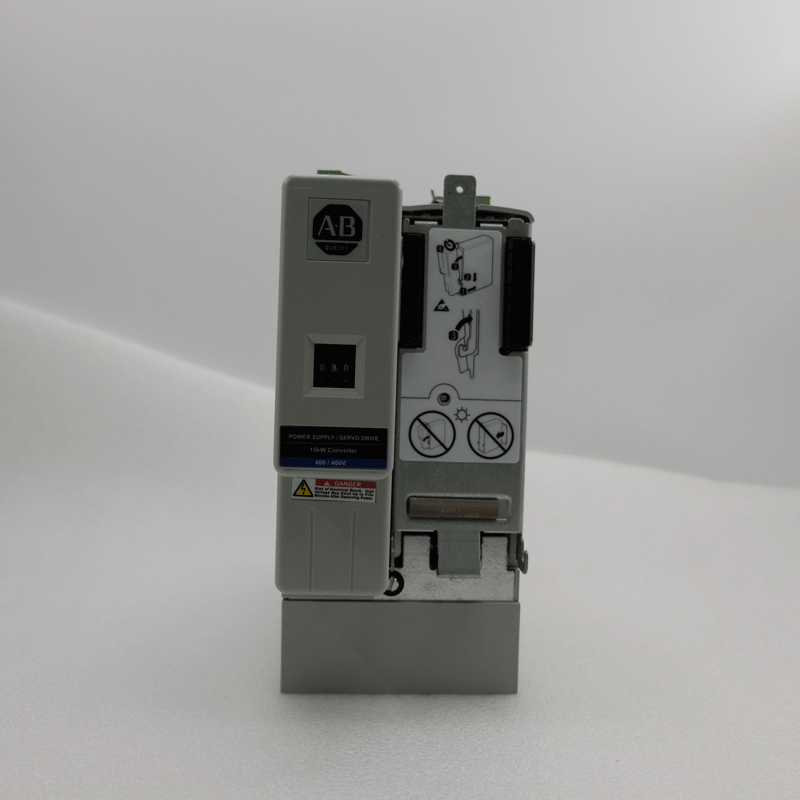

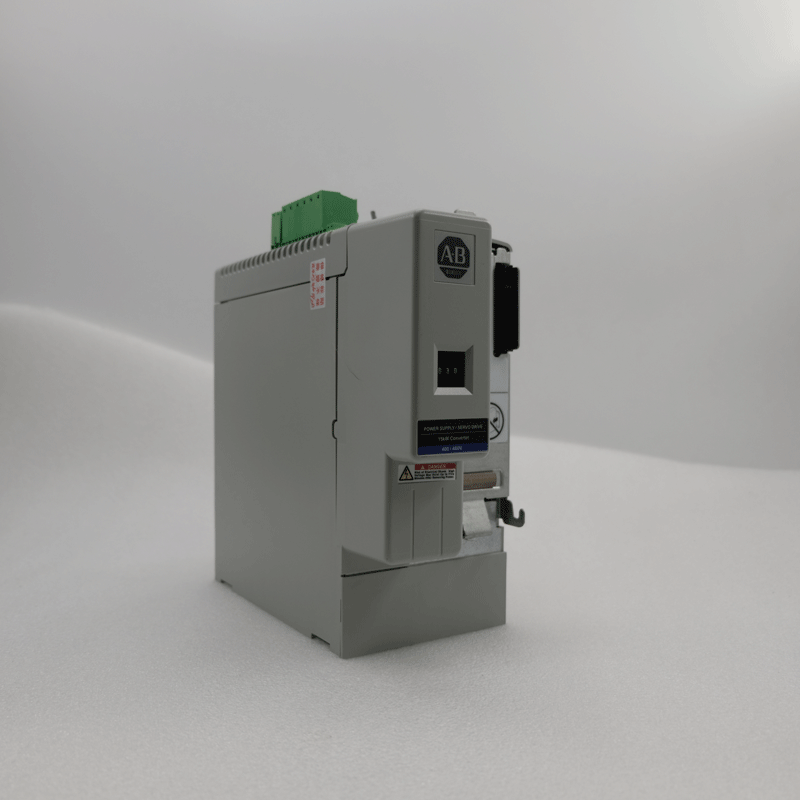

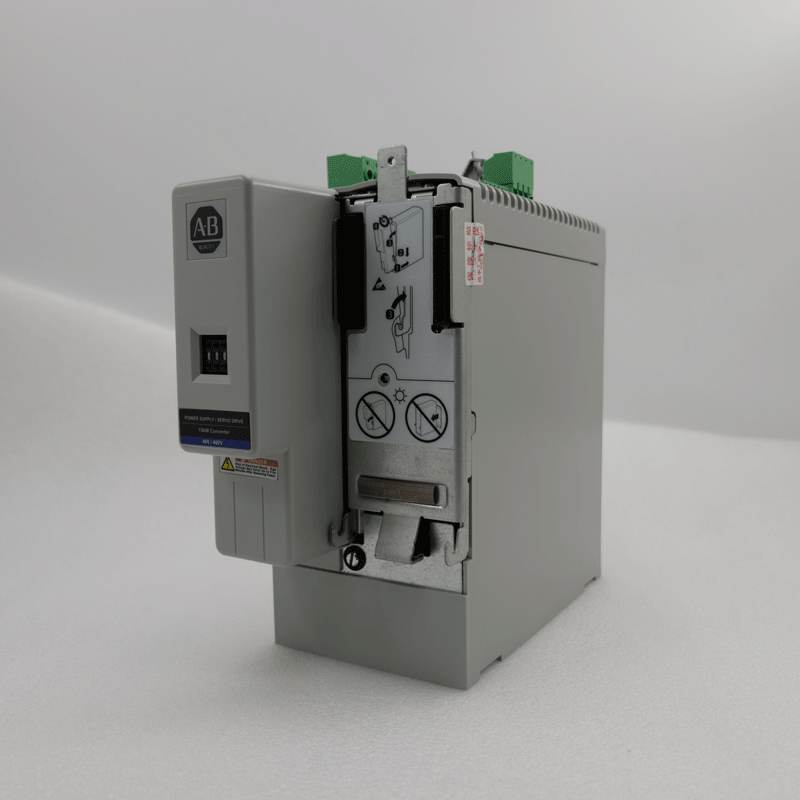

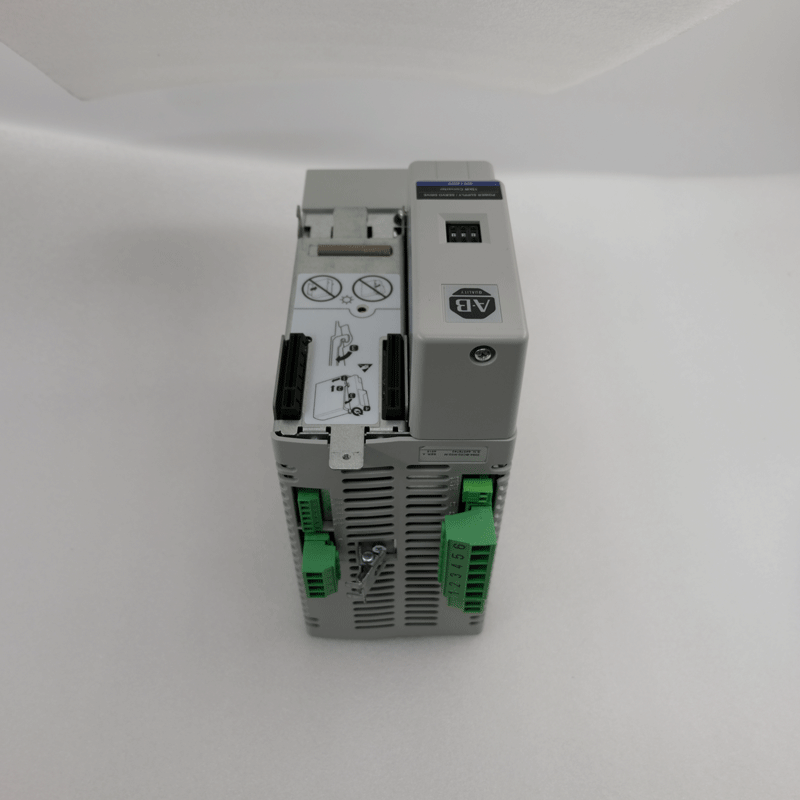

Allen-Bradley 2094-BC02-M02-M — это компонент Kinetix 6200. Модуль представляет собой интегрированный модуль силовой оси (IAM) со встроенным преобразователем и инверторной схемой.
Бренд:Аллен-Брэдли
Модель:2094-BC02-M02-M
Размер:12,5*27,5*29 см
Вес:6,5 кг
Входной предохранитель управления:FNQ-R-10 (10 А) или FNQ-R-7,5 (7,5 А)
Минимальная глубина корпуса:302 мм (11,9 дюйма)
Установочный зазор:80 мм (3,10 дюйма)
Частичное рассеивание тепла инвертора:40 Вт при 72 %
Тепловыделение секции преобразователя:20 Вт при 44 %
Мощность инверторной секции:72 Вт.
2094-BC02-M02-M интегрированный модуль силовой оси:
Allen-Bradley 2094-BC02-M02-M — это компонент Kinetix 6200. Модуль представляет собой интегрированный модуль силовой оси (IAM) со встроенным преобразователем и инверторной схемой. Этот модуль является одним из важных компонентов системы Kinetix и имеет встроенный монитор безопасной скорости. Модуль работает от входной мощности класса 400 В переменного тока. Этот модуль IAM предназначен для использования с - (1) модулем управления.
2094-BC02-M02-M вместе с модулем привода 2094-BMXX-M и интегрированной системой привода Kineix 600M включает в себя полупроводниковую защиту двигателя от короткого замыкания. При установке с надлежащей защитой ответвленной цепи модуль рассчитан на работу. использовать с предохранителями цепи. Обеспечивает ток до 200 000 ампер, подавая на автоматический выключатель до 65 000 ампер. Подходящий предохранитель Bussmann 2094-BC02-M02-M для управления входной мощностью: FNO-R-10, рассчитанный на 10 А, или FNO-R7.5, рассчитанный на 7,5 А, Allen: рекомендуется встроенный. Автоматический выключатель с предохранителем Radley — 1492-SPM2D060 или 1492-SPM1D150 Для питания сухой шины постоянного тока рекомендуется использовать предохранители проводника шины FWJ-40A и предохранители Mersen A70QS40-4.
