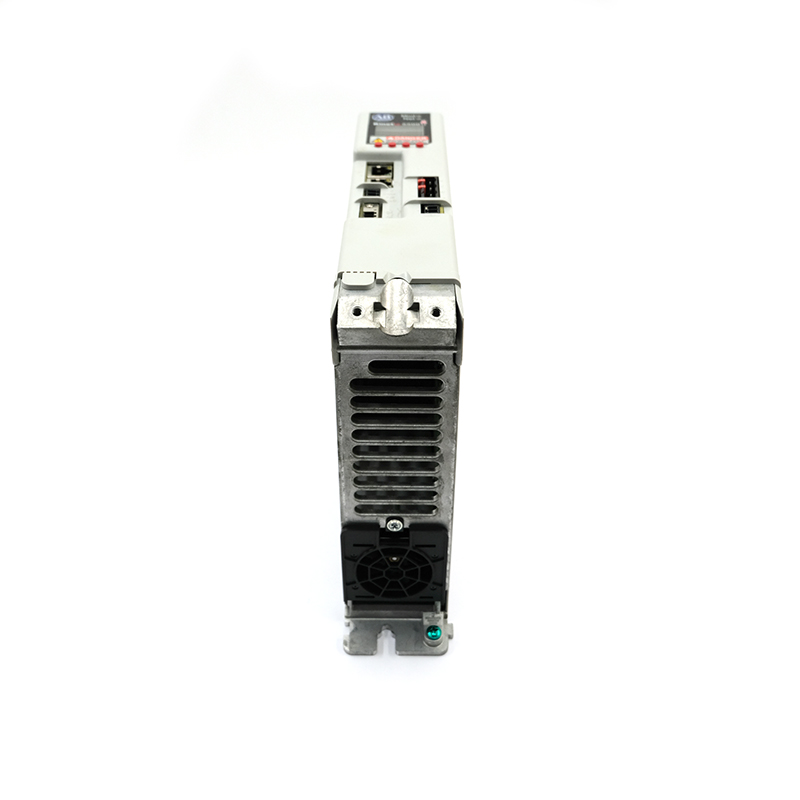

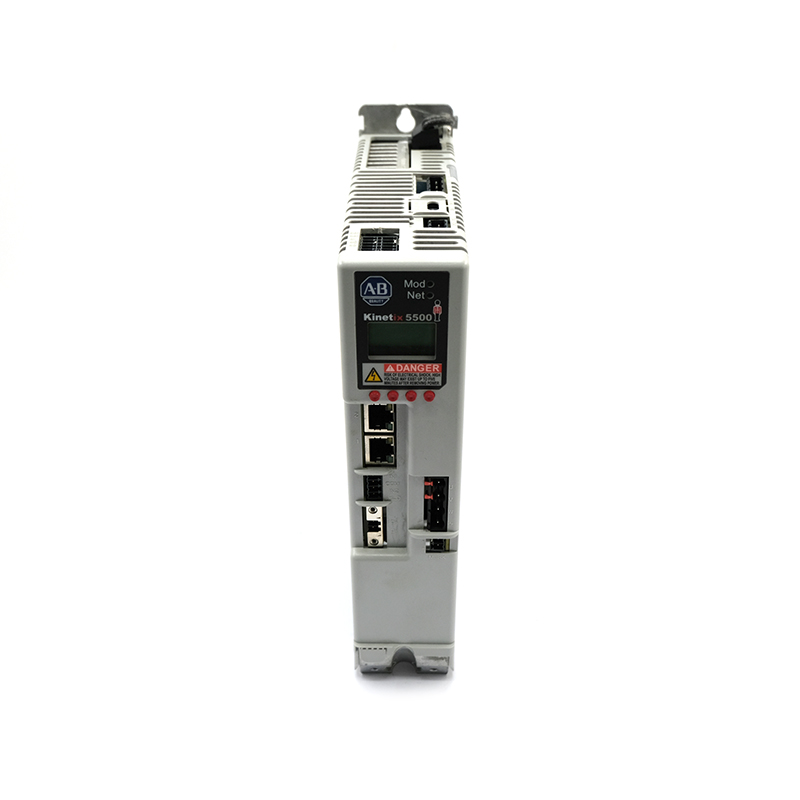

2198-H015-ERS

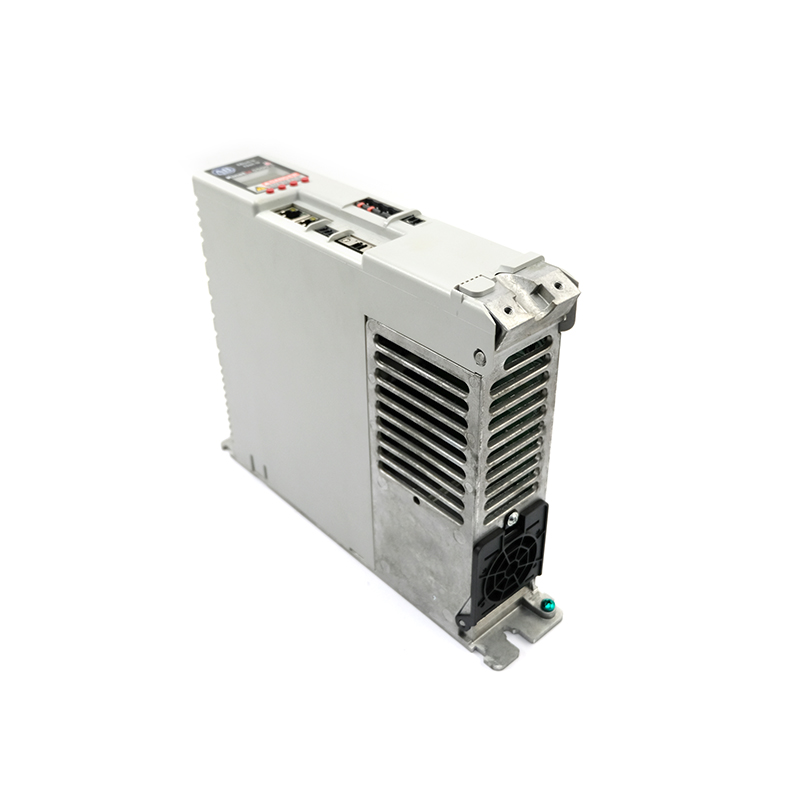

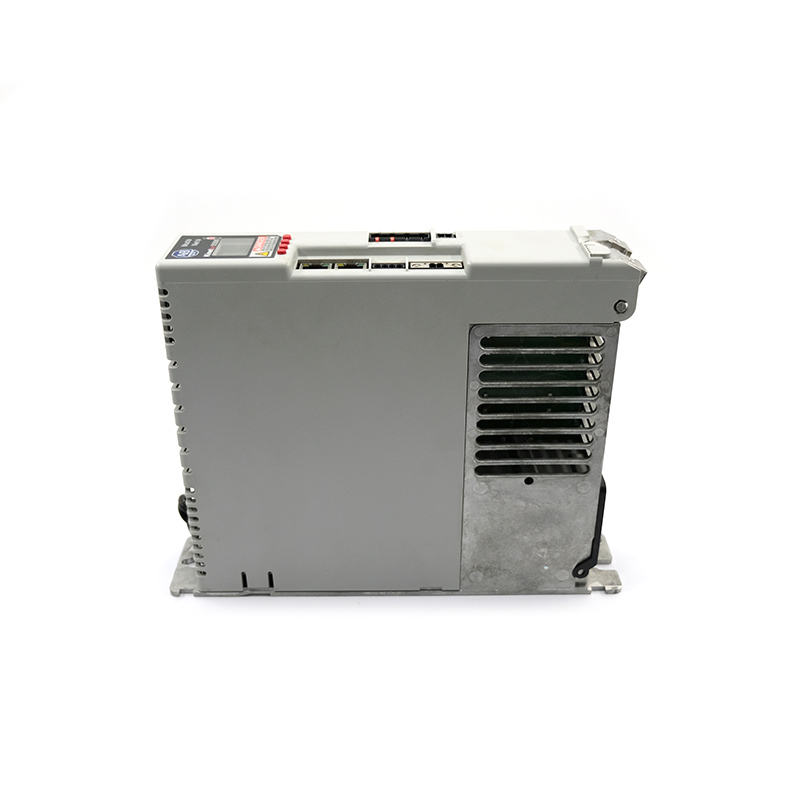

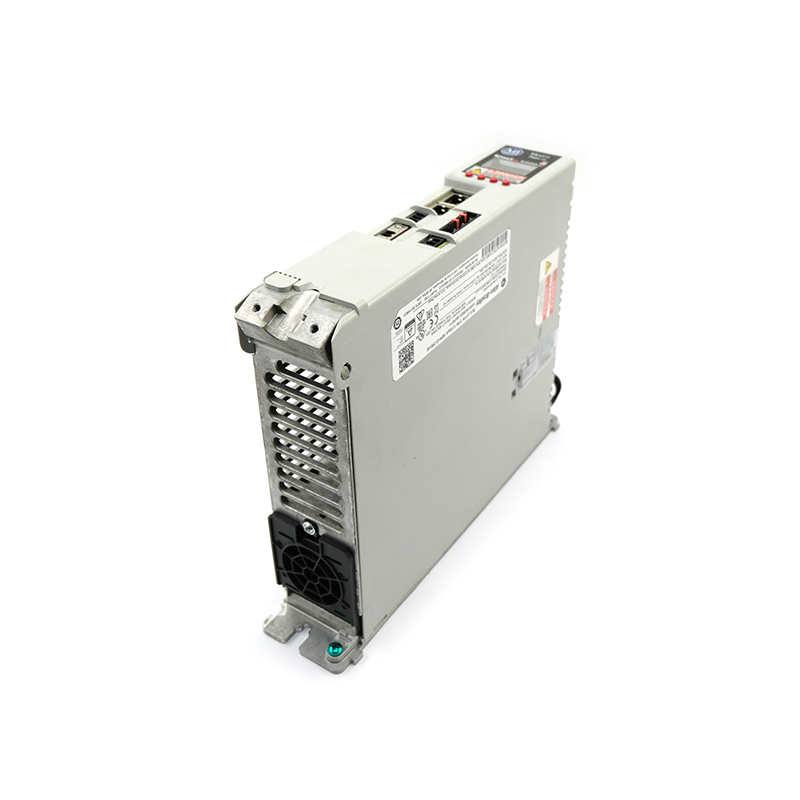

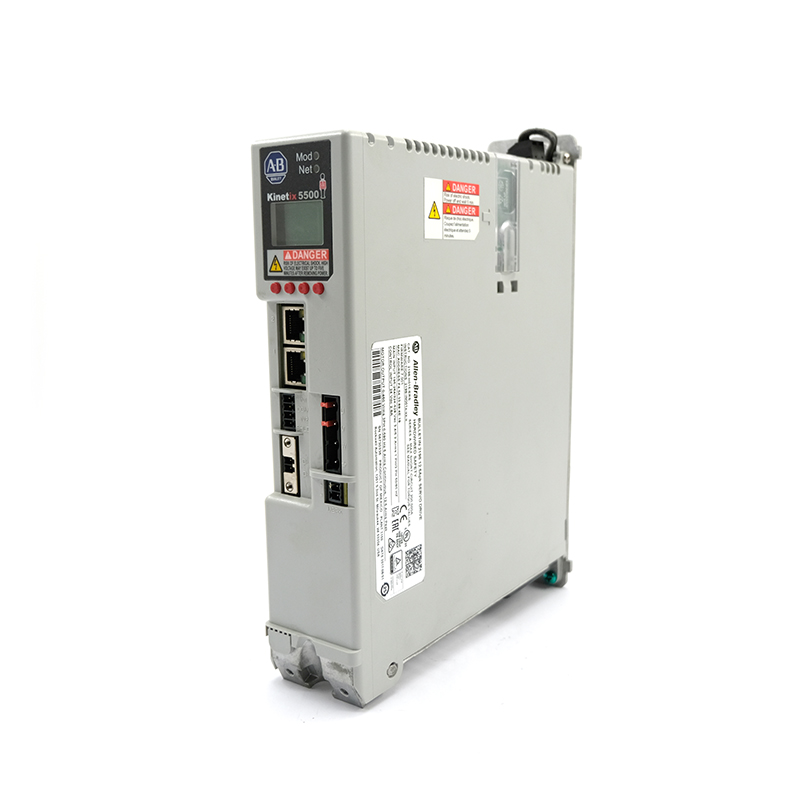

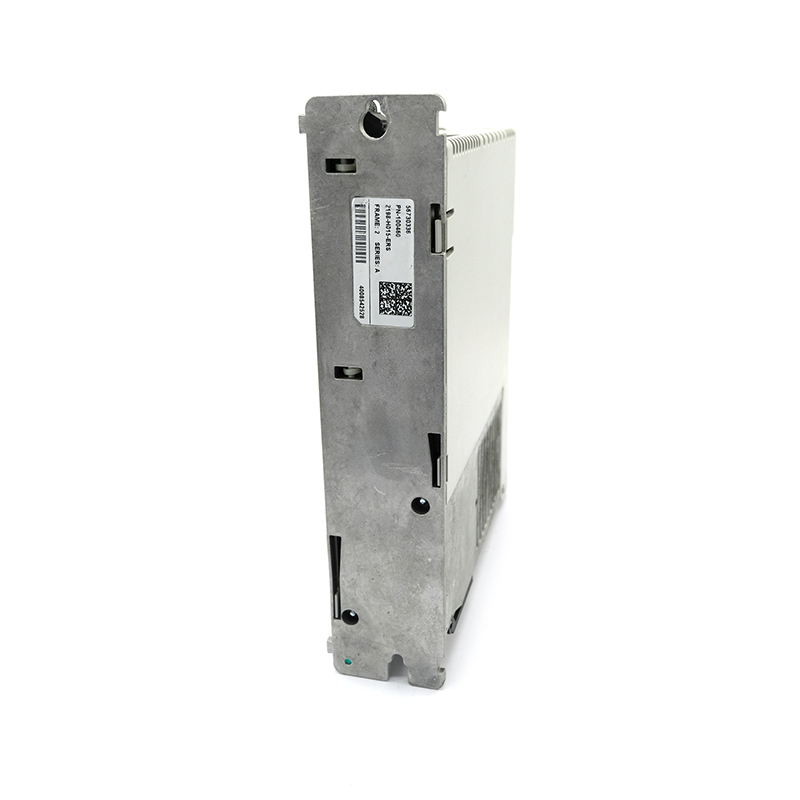

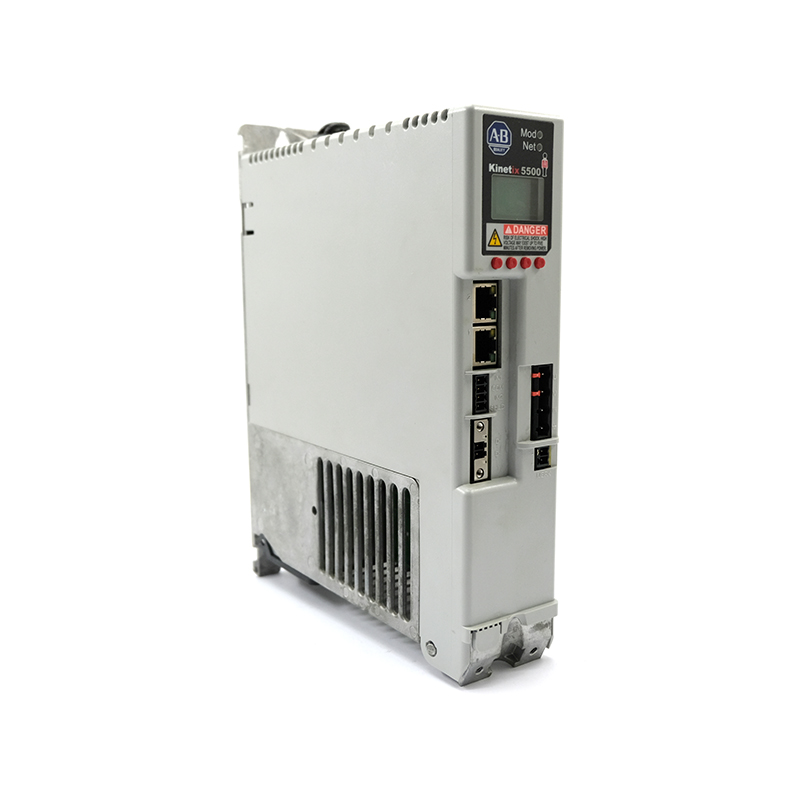

Allen-Bradley 2198-H015-ERS — сервопривод Kinetix 5500. Привод построен на основе систем среднего класса с интегрированной архитектурой.
Описание
маркер
использовать:
2198-H015-ERS
Категория продукта:Драйвер
Бренд:AB Rockwell
Страна/регион происхождения:США
Размер:26,5*20,5*5,5 см
Вес:2 кг
Мощность:1000
Номинальное напряжение:220 В.
Сертификация продукции:сертификация 3C
Частота скоростного реагирования:100
Применимый двигатель:универсальный
Allen-Bradley 2198-H015-ERS — сервопривод Kinetix 5500. Привод построен на основе систем среднего класса с интегрированной архитектурой, семейства сервоприводов Kinetix 5500, включая 2198-H015-ERS, со встроенными функциями безопасности и движения Ethernet I/P, способными управлять сервоприводами и асинхронными двигателями, а также цифровой обратной связью для Мониторинг и оценка производительности системы в режиме реального времени.
2199-H015-ERS предназначен для работы в различных диапазонах входного напряжения питания, таких как 195–264 В (действующее значение), однофазное номинальное напряжение 240 В переменного тока, 195–264 В (среднеквадратичное значение), трехфазное номинальное напряжение 240 В переменного тока и среднеквадратичное значение трехфазного напряжения 240 В переменного тока 324–528 В, номинальное трехфазное напряжение 480 В переменного тока. При 324–528 В (среднеквадратичное значение) требуемый входной ток трехфазного источника питания составляет 5,2 А, а при однофазном напряжении 195–264 В переменного тока требуемый входной ток составляет 3,4 А. Сервопривод имеет номинальный ток короткого замыкания 200 000 А симметрично.
Выходные характеристики 2198-H015-ERS включают частоту ШИМ 4KH2, максимальную частоту контура скорости 300 Гц и токового контура 1000 Гц. Непрерывный выходной ток (rms) сервопривода составляет 5,0 А, непрерывный выходной ток (0-pk) составляет 7,1 А, пиковый выходной ток (rms) составляет 12,5 А, а пиковый выходной ток (0-pk) равен 17,7А. 2198-H015-ERS имеет непрерывный выходной ток 1,0 кВт при 195–264 В (среднеквадратичное значение), однофазный; 1,5 кВт при 195–264 В (среднеквадратичное значение), трехфазный; 3,2 кВт при 324–528 В (среднеквадратичное значение), трехфазный.
Интеграция может быть достигнута с помощью встроенных двойных интерфейсов связи Ethernet, доступных для линейных и кольцевых насосов. Эти порты Ethernet также позволяют реализовать встроенную систему безопасности и управления движением.
Привод 2198-H015-ERS — это серводвигатель, который является частью сервопривода Kinetix 5500 производства Allen-Bradley. Сервоприводы представляют собой электронные усилители, отвечающие потребностям промышленного применения. Сервоприводы помогают отслеживать сигналы обратной связи и корректировать отклонения в системе. Он принимает входной сигнал от системы управления, усиливает сигнал, а затем передает ток на тот же двигатель, чтобы обеспечить движение, пропорциональное командному сигналу. Привод 2198-H015-ERS относится к стойке 2 и полностью подключен в целях безопасности. Серводвигатели оснащены устройствами обратной связи, которые предоставляют пользователю информацию в режиме реального времени о состоянии и состоянии системы. Входное напряжение поддерживает однофазную работу от 190 до 264 Вольт (СКЗ) и трехфазную работу от 324 до 528 Вольт (СКЗ). Пиковый выходной ток моторного блока Tongfu составляет 12,5 А. Он также может непрерывно выдавать ток в диапазоне пикового тока от 0 до 7,1 А. Номинальное напряжение привода составляет 240 В однофазного напряжения и 240–480 В трехфазного тока. Напряжение.
Привод 2198-H015-ERS оснащен двумя (2) портами связи Ethernet и может использоваться в линейной топологии и топологии кольца уровня устройства (DLR). Размеры моторного блока составляют 2,16 x 8,90 x 10,43 дюйма. Компактные размеры моторного оборудования позволяют легко настраивать серводвигатели на небольших заводах. Серводвигатель весит 5 фунтов и состоит из контроллера, двигателя, привода и системы обратной связи. водный поток.
Модель 2198-H015-ERS экономична и потребляет меньше энергии, чем другие приводы двигателей конкурентов. Преобразователь частоты 2198-H015-ERS должен быть заключен в заземленный структурный корпус, обеспечивающий уровень защиты, требуемый стандартом IEC 529. Корпус также помогает приводу соответствовать требованиям UL и CE.
