533110-01

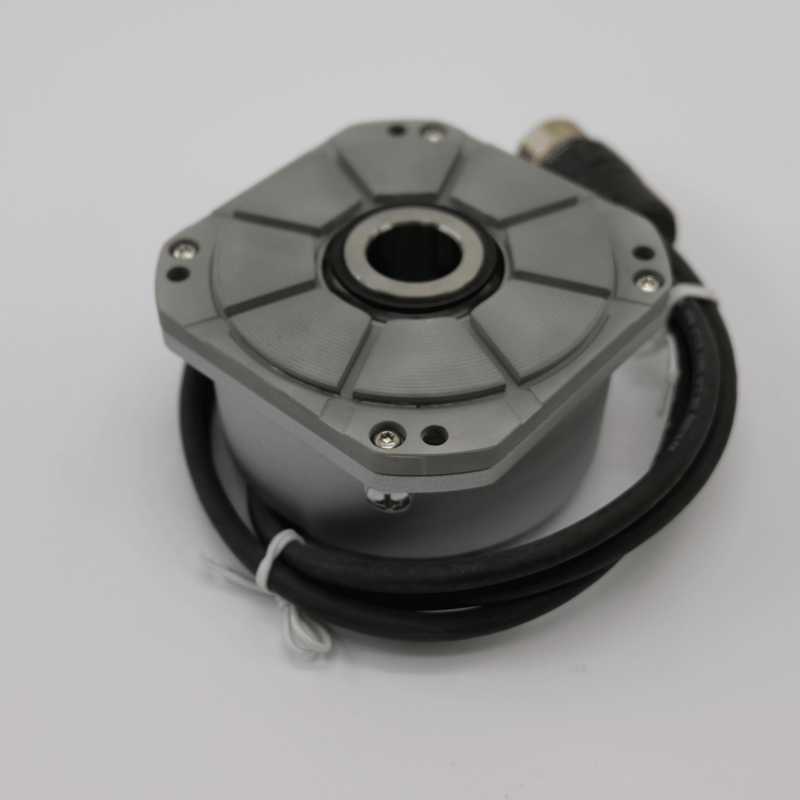

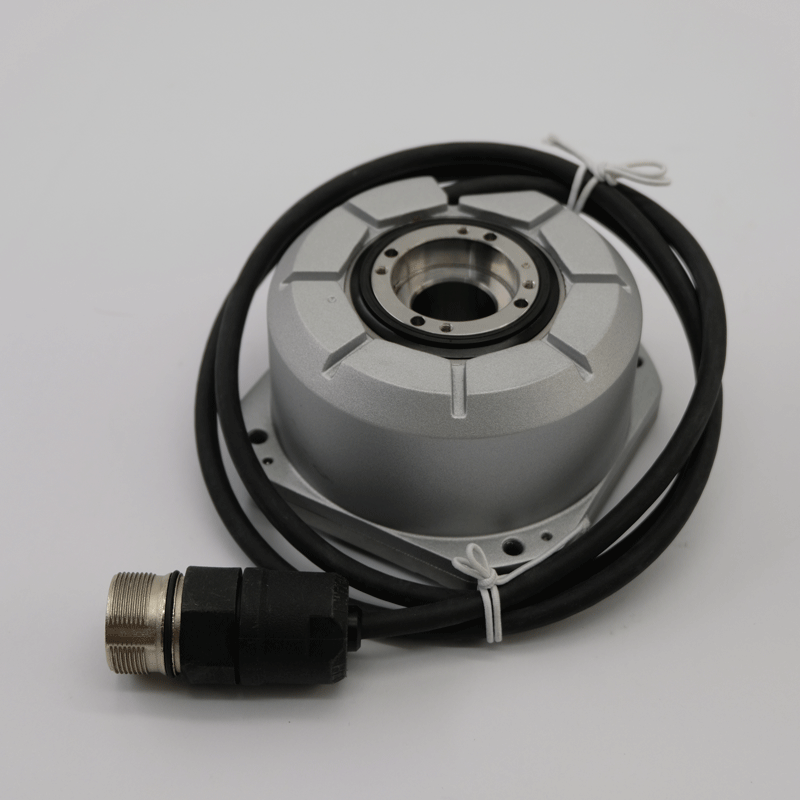

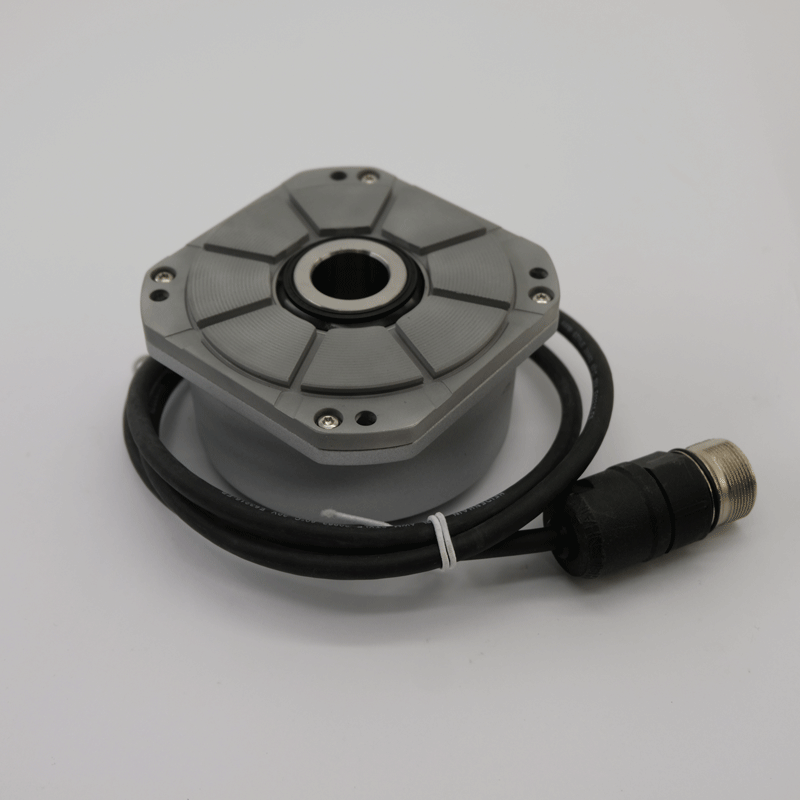

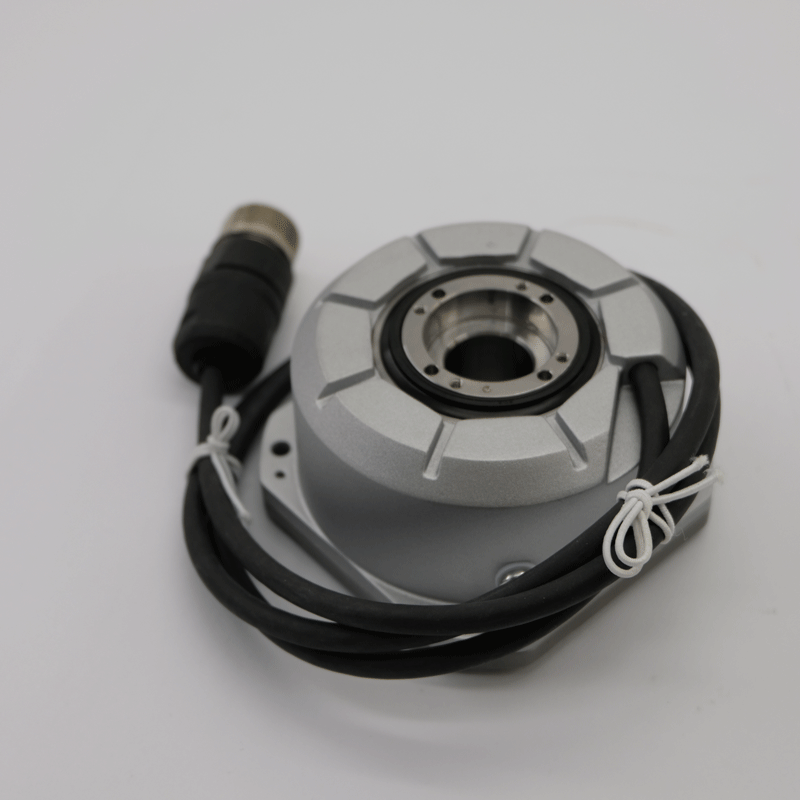

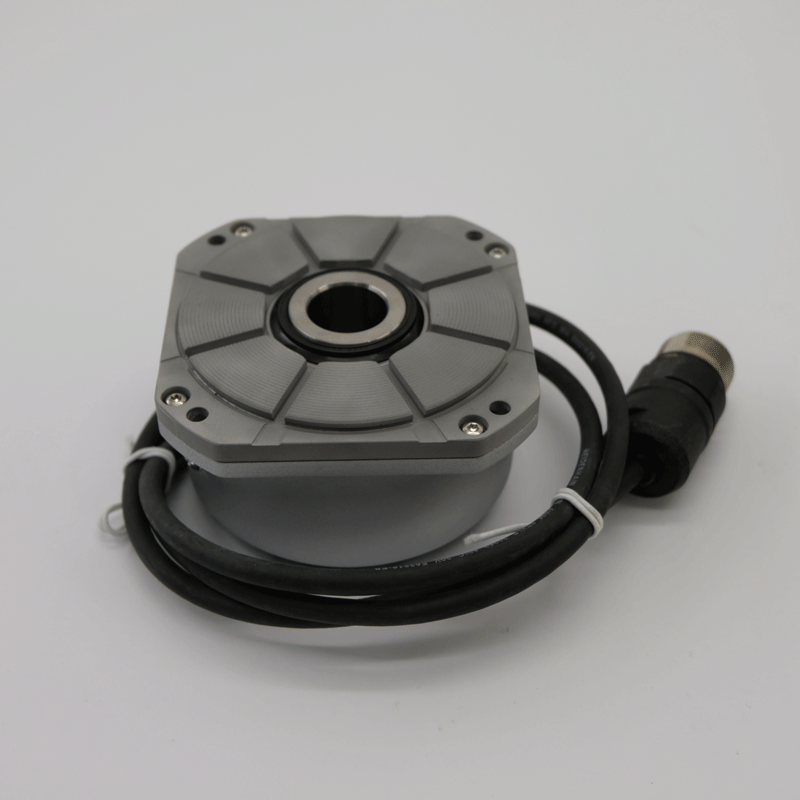

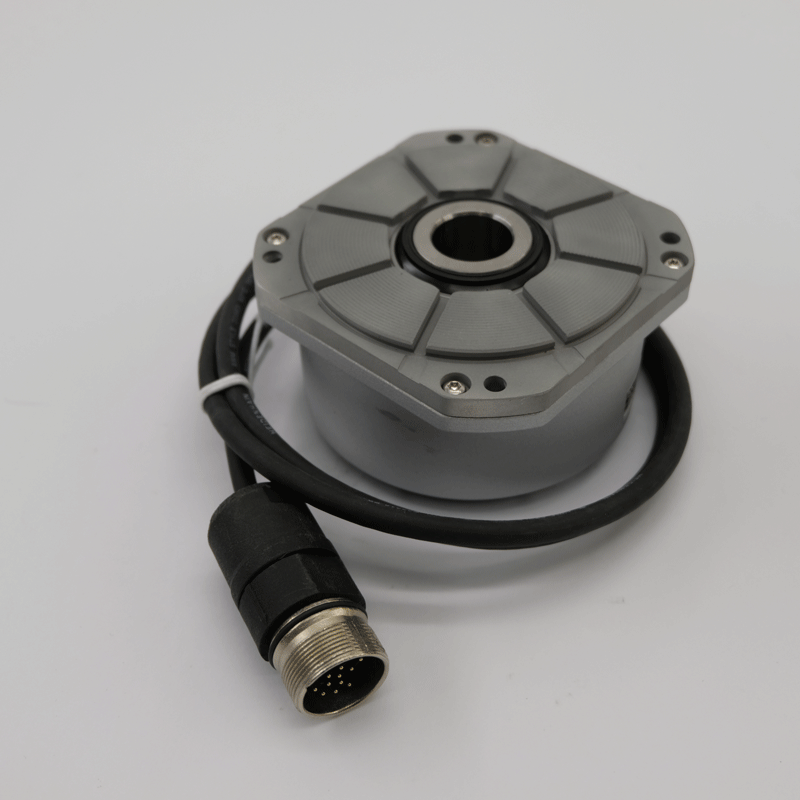

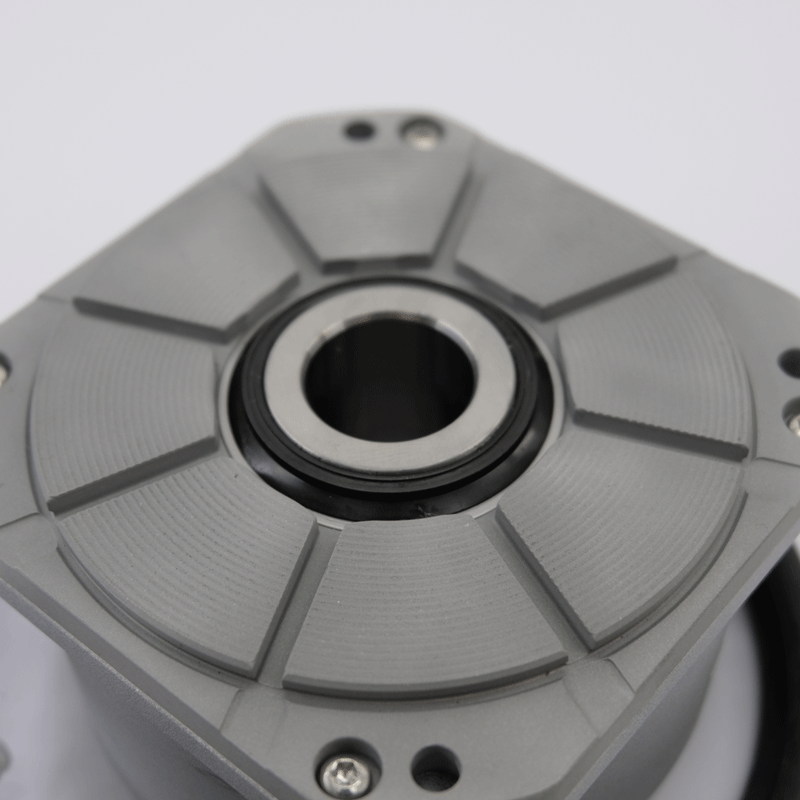

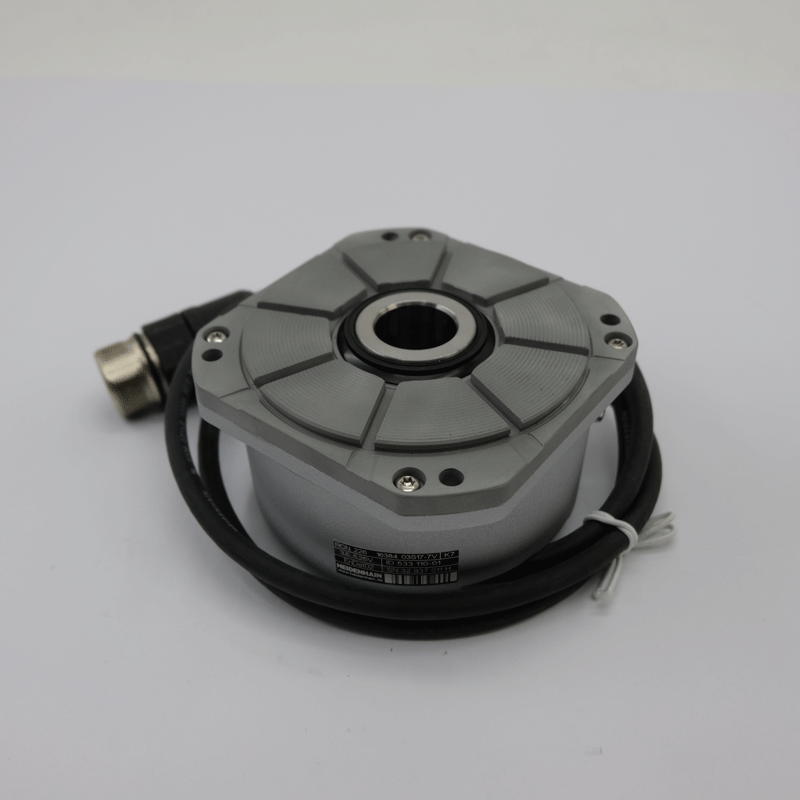

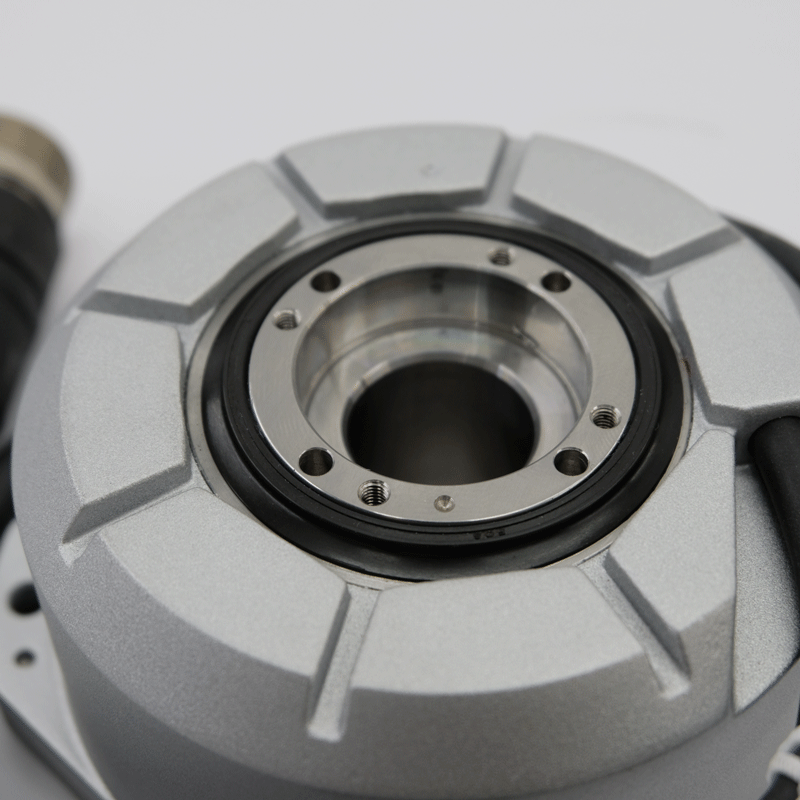

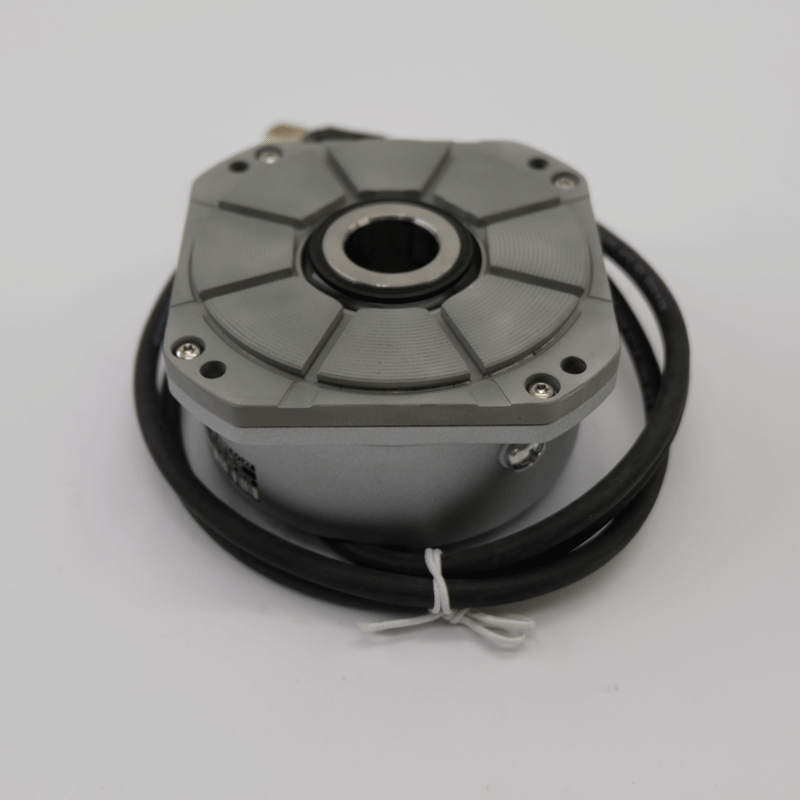

Aбсолютный датчик угла HEIDENHAIN 533110-01 представляет собой высокопроизводительный датчик со встроенными подшипниками и встроенной муфтой статора. Он подходит для различных систем промышленной автоматизации, требующих точного измерения и контроля углов.
Описание
маркер
использовать:
533110-01
Бренд:HEIDENHAIN
Размер:9,5*9,5*5,5 см (без провода)
Вес:1 кг

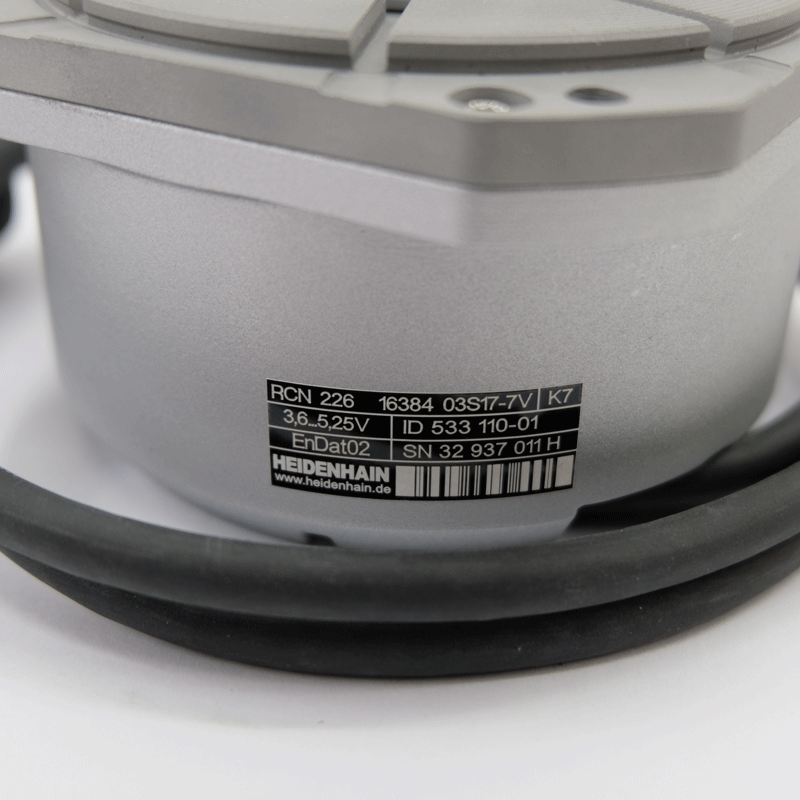

РЦН 226 aбсолютный датчик угла (однооборотный) со встроенным подшипником и встроенным статором
технические данные:
Идентификационный номер: 533110-01
Точность системы: ± 5,0 дюйма
Интерфейс данных:EnDat02
Позиций за оборот: 67108864
Выходной код: двоичный
Количество строк: 16384
Выходной сигнал: ~ 1 В (размах)
Частота среза (-3 дБ): 180,00 кГц
Питание: 3,6 В...5,25 В
Вал: Полый сквозной вал для осевого зажима, диаметр 20 мм.
Фланцевая версия: Прямоугольный фланец с центрирующим кольцом 85 мм, дренажные каналы, алюминий.
Степень защиты: IP64 (EN60529).
Рабочая температура: -10/+70 °С

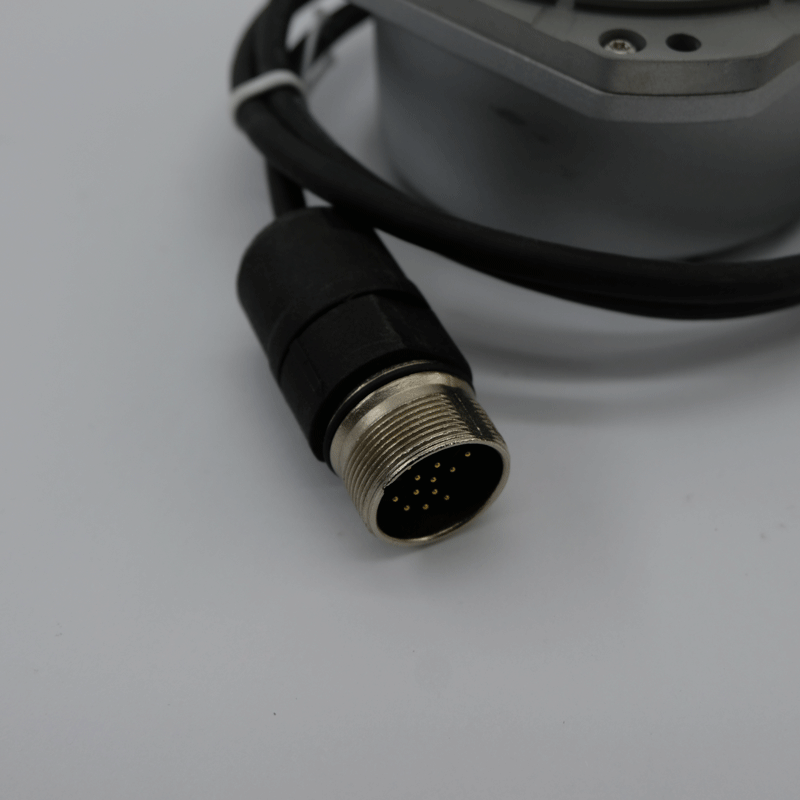

Электрическое подключение: Муфта M23, вилка, 17-контактная.
Конфигурация контактов: D512235
Направление подключения: кабельный вывод для осевого и радиального использования.
Длина кабеля: 1,00 м
Тип кабеля: PUR Ø 6,0 мм
Особые характеристики, датчики вращения: нет
Идентификатор SCIP: 6bdc86c2-aa47-4921-9aa1-a089c6af3e1b
HEIDENHAIN 533110-01 представляет собой датчик абсолютного угла (однооборотный) со встроенными подшипниками и встроенной муфтой статора.
Он имеет следующие особенности:
1.Измерение абсолютного угла:
533110-01 использует абсолютную конструкцию для достижения точного абсолютного измерения углов.
Однооборотная конструкция делает его подходящим для применений, требующих точного измерения и контроля углов.
2.Встроенные подшипники:
Кодер имеет встроенные подшипники, которые эффективно поддерживают вращающийся вал, повышая стабильность и надежность системы.
Встроенная конструкция подшипника упрощает процесс установки и снижает зависимость от внешних опорных конструкций.
3.Интегрированная муфта статора:
Энкодер ·533110-01 имеет встроенную статорную муфту, которую можно напрямую соединить с вращающимся валом, что упрощает механическую конструкцию и сокращает пространство для установки.
Встроенная конструкция муфты статора повышает эффективность передачи и точность системы.
4.Высокоточное измерение:
Обладает высокоточными возможностями измерения углов, что позволяет точно измерять углы, обеспечивая стабильность и точность системы.
Может соответствовать различным сценариям применения, требующим высокой точности измерения угла.
5.Широко используется:
533110-01 подходит для различных областей применения, требующих точного измерения и контроля углов, таких как роботы, станки с ЧПУ и т. д.
Он имеет важное прикладное значение в системах автоматизации, которые требуют высокоточного измерения угла и надежной передачи данных.
Благодаря внедрению вышеперечисленных функций абсолютный датчик угла HEIDENHAIN 533110-01 представляет собой высокопроизводительный датчик со встроенными подшипниками и встроенной муфтой статора. Он подходит для различных систем промышленной автоматизации, требующих точного измерения и контроля углов. точность, высокая стабильность и широкий спектр применения.
