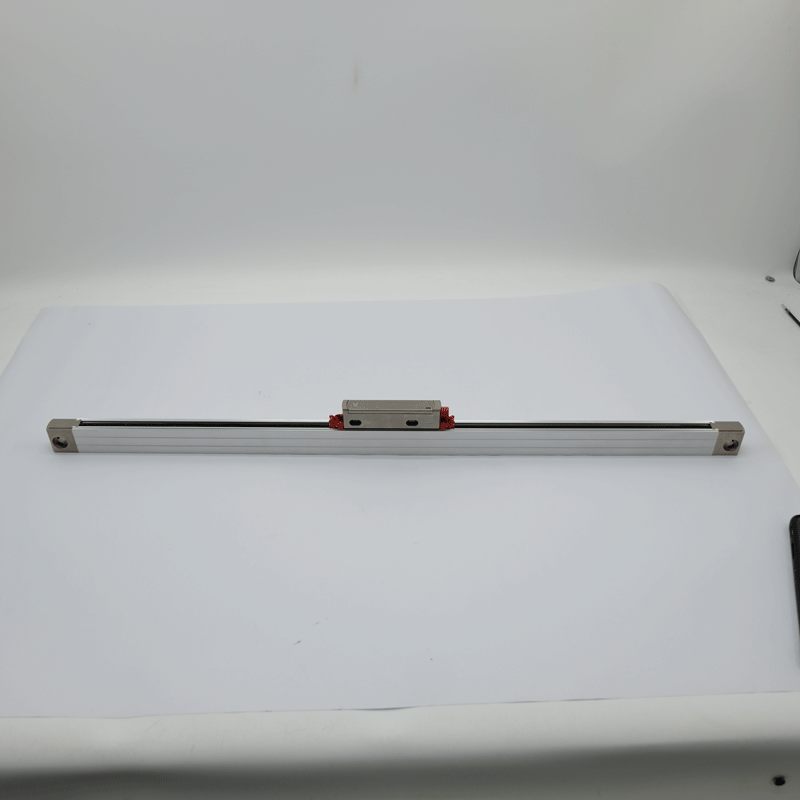

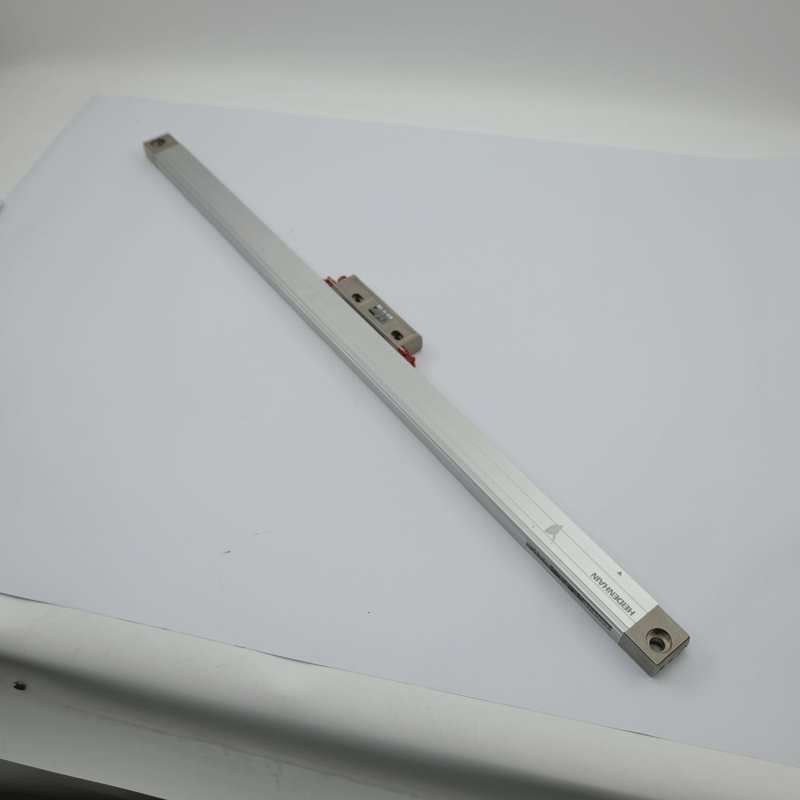

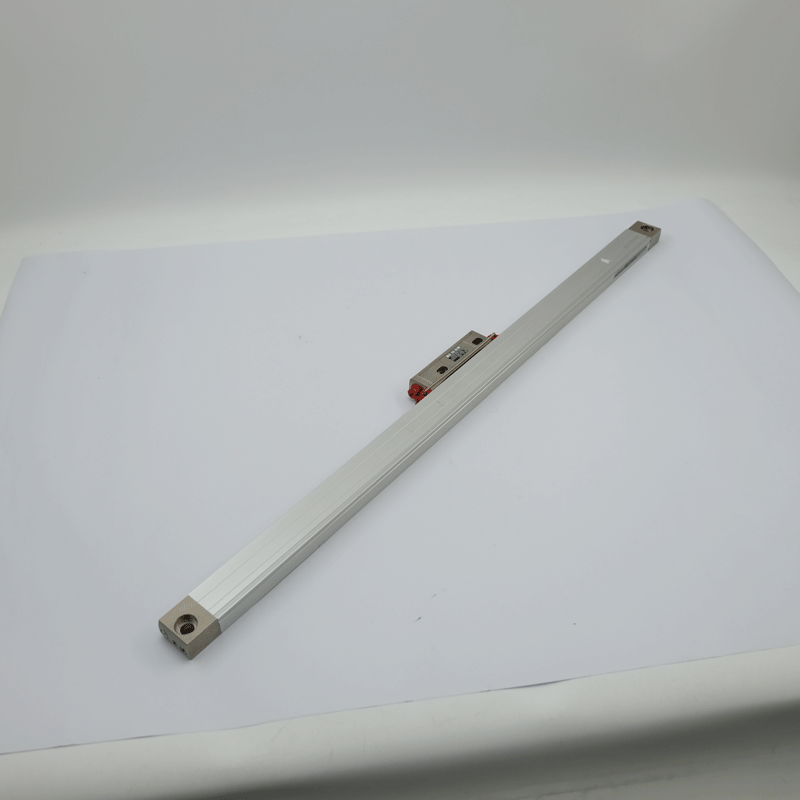

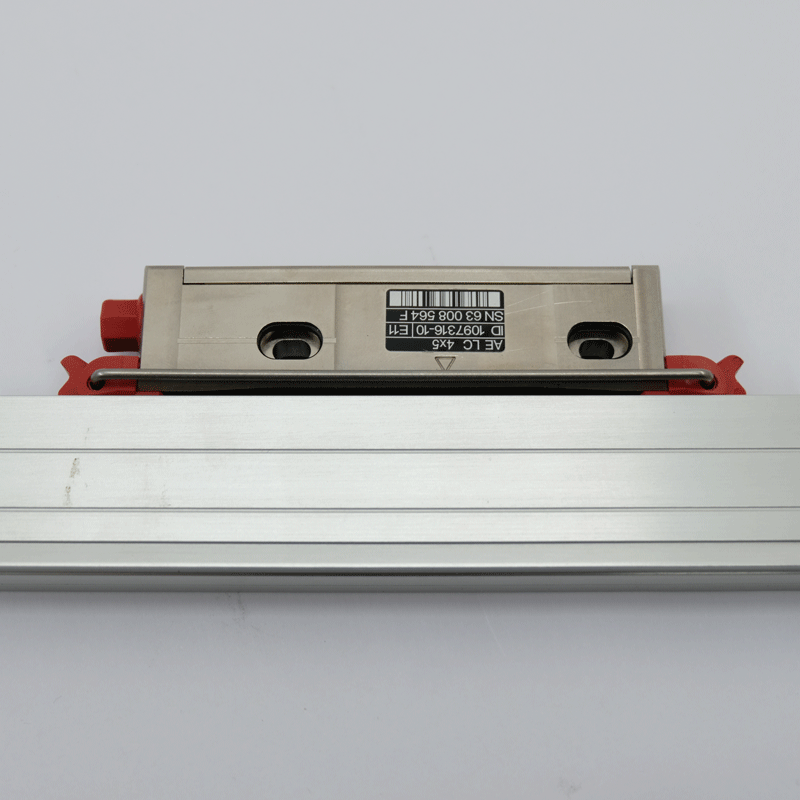

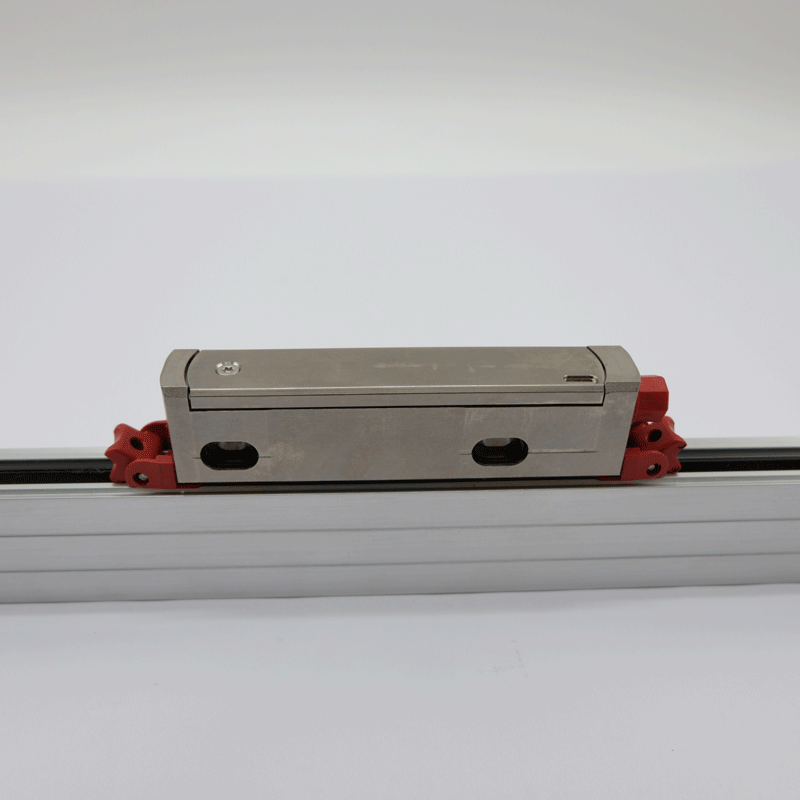

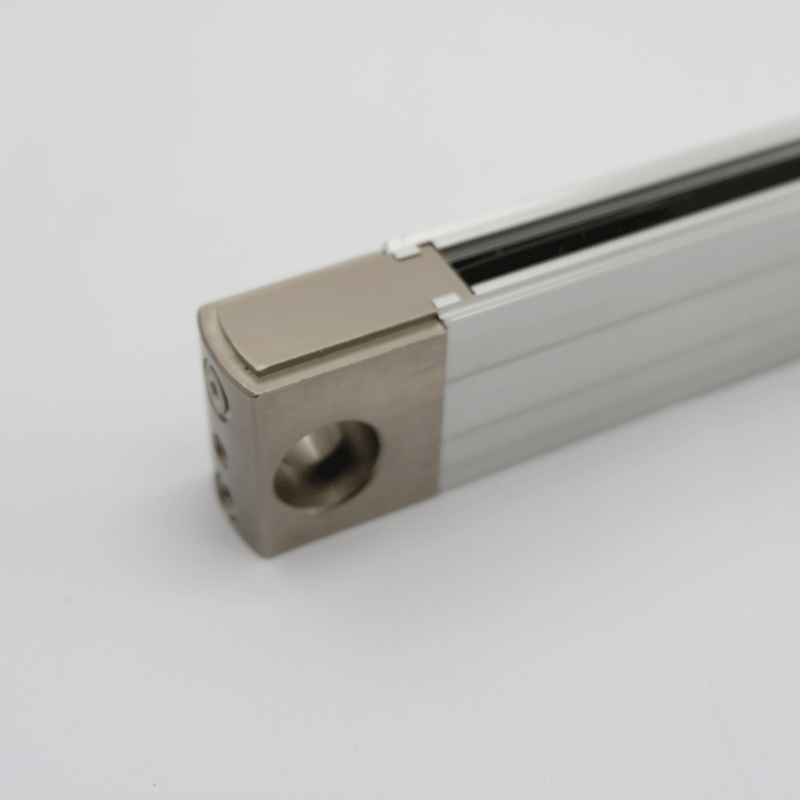

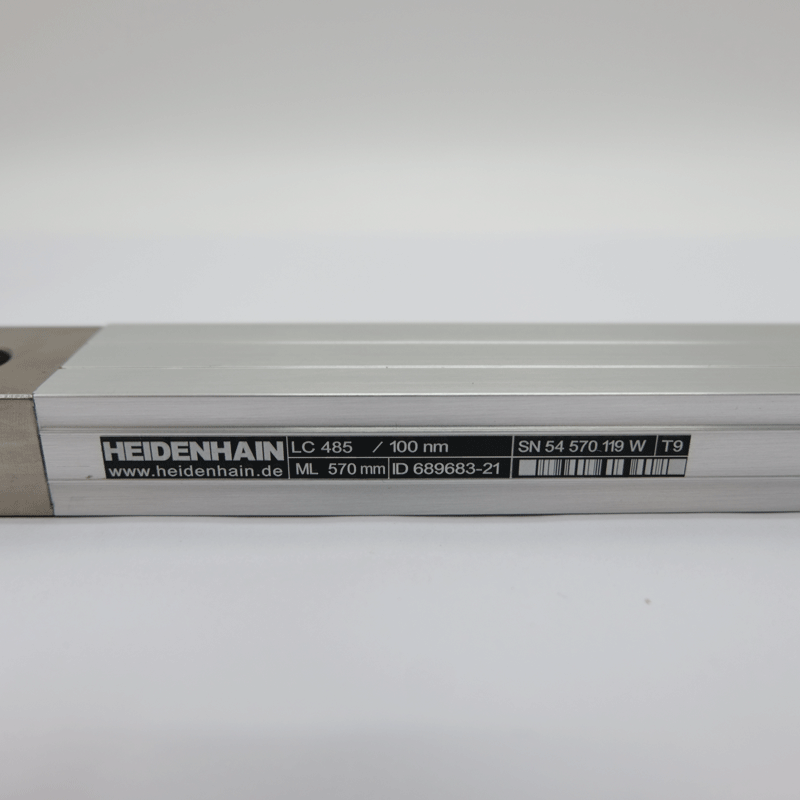

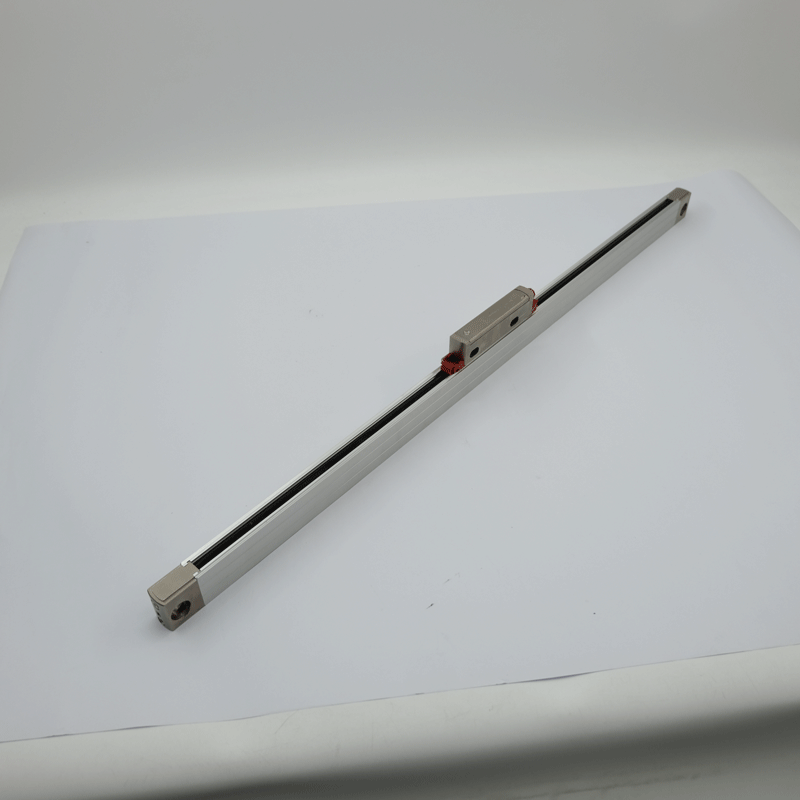

абсолютный линейный энкодер HEIDENHAIN 689683-21 представляет собой высокопроизводительный энкодер с малым поперечным сечением, абсолютной конструкцией, высокоточным измерением и герметичной защитой.
Бренд:HEIDENHAIN
Размер:71*6*2 см
Вес:0,5 кг
ЛК 485 aбсолютный герметичный линейный энкодер с малым поперечным сечением
технические данные:
Идентификационный номер: 689683-21
Длина измерения: 570 мм
Общая длина: ML+138 мм
Класс точности: ± 5,0 мкм
Период решетки: 20 000 мкм.
Шаг измерения 1: 100,0000 нм
Тип крепления: Концевой блок + монтажные лонжероны.
Конечный блок: 12А
Выходной сигнал: сигналы синусоидального напряжения (1 Vpp)
Выходной код: двоичный
Интерфейс данных: EnDat02 Синхронный последовательный интерфейс EnDat 2.2 с инкрементными сигналами.
Питание: 3,6 В ... 14 В
Электрическое подключение: Фланцевая розетка, вилка, 14-контактная.
Особые характеристики, линейный энкодер: нет
SCIP-идентификатор: 9e8eae44-2484-42a3-a1a0-d9480f4a5060
небольшого поперечного сечения со следующими характеристиками:
1.Абсолютный дизайн:
689683-21 использует конструкцию абсолютного энкодера для достижения точного абсолютного измерения положения.
На него не влияет отключение питания или перезапуск, и он может быстро вернуться в предыдущее положение, улучшая стабильность и надежность системы.
2.Маленькое сечение:
Кодер имеет небольшое поперечное сечение и подходит для применений, где пространство ограничено.
Компактный размер позволяет легко устанавливать его в механические конструкции, улучшая общую производительность системы.
3.Высокоточное измерение:
Обладают возможностями высокоточного измерения и могут точно измерять положения, чтобы обеспечить стабильность и точность системы.
Может соответствовать различным сценариям применения, требующим высокой точности измерения положения.
4.Герметичная защита:
Имеет герметичную конструкцию, обладает хорошей пыленепроницаемостью и водонепроницаемостью и подходит для суровых условий эксплуатации.
Внутренние прецизионные компоненты эффективно защищены, что продлевает срок службы энкодера.
5.Широко используется:
689683-21 широко используется в различных системах линейного перемещения, таких как станки с ЧПУ, автоматизированные производственные линии и другие области.
Он имеет широкое применение в области промышленной автоматизации, которая требует точного измерения и контроля положения оси линейного движения.
Благодаря внедрению вышеперечисленных функций абсолютный линейный энкодер HEIDENHAIN 689683-21 представляет собой высокопроизводительный энкодер с малым поперечным сечением, абсолютной конструкцией, высокоточным измерением и герметичной защитой. Он может удовлетворить линейные требования различных систем промышленной автоматизации. . Потребности в измерении и контроле положения.
