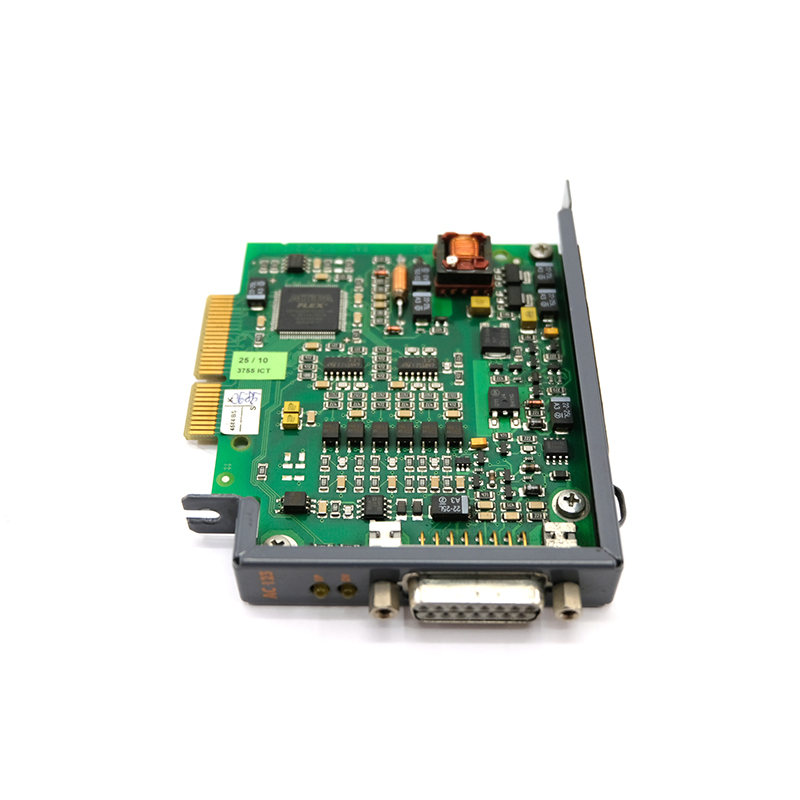

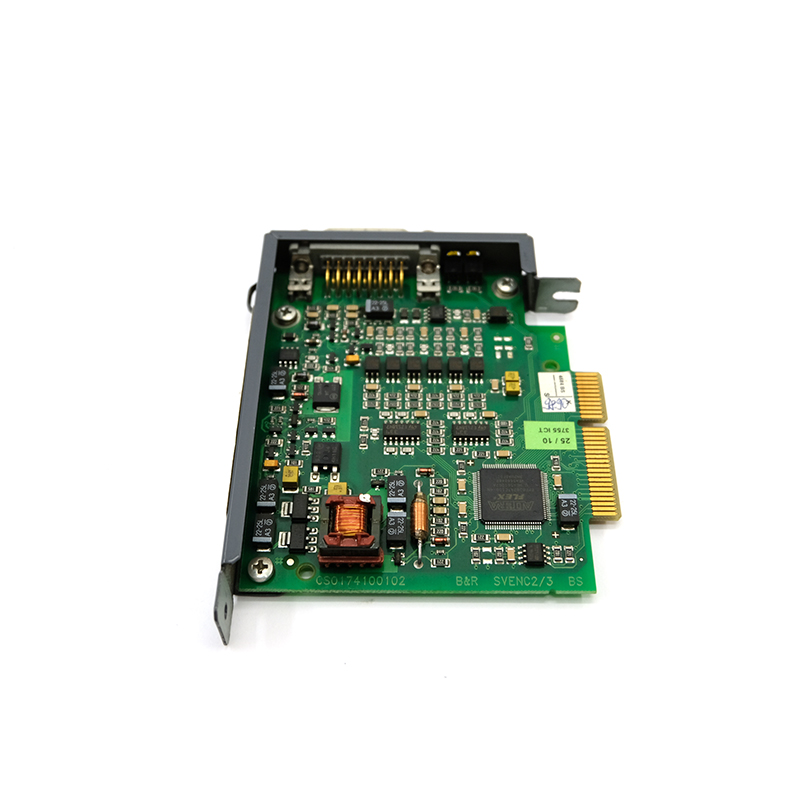

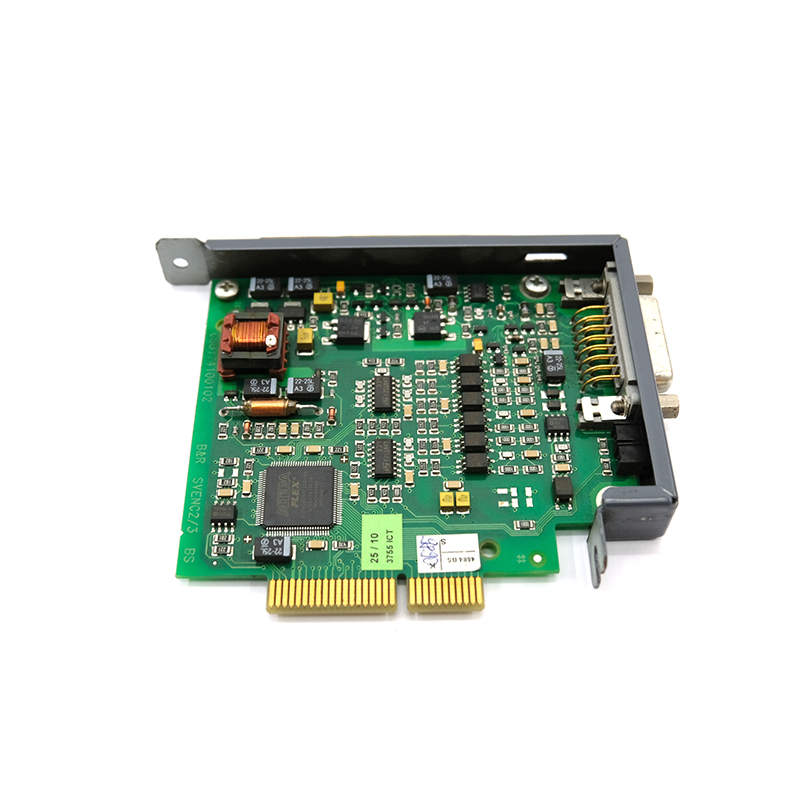

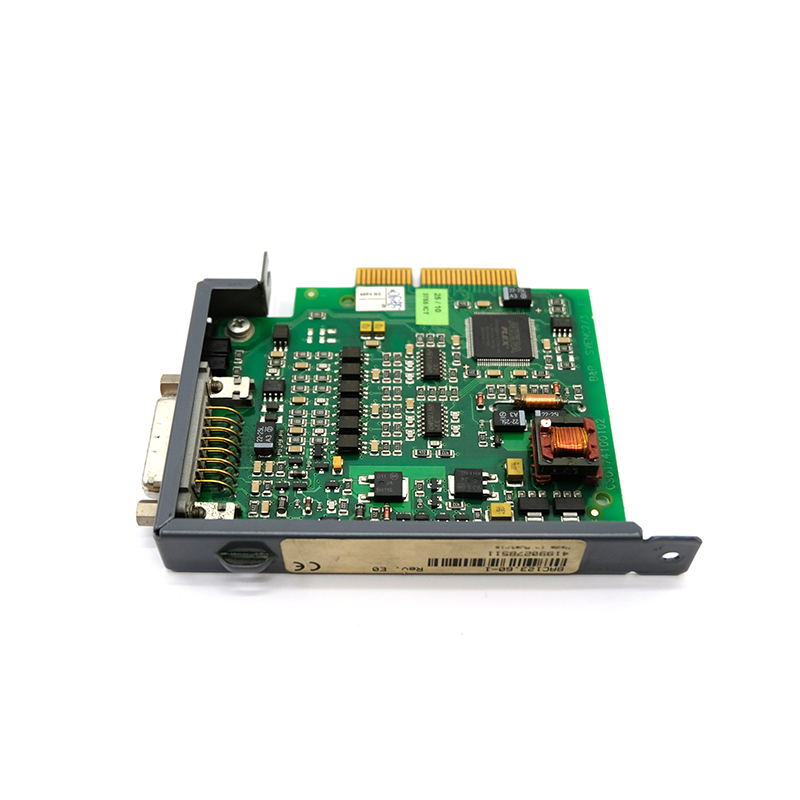

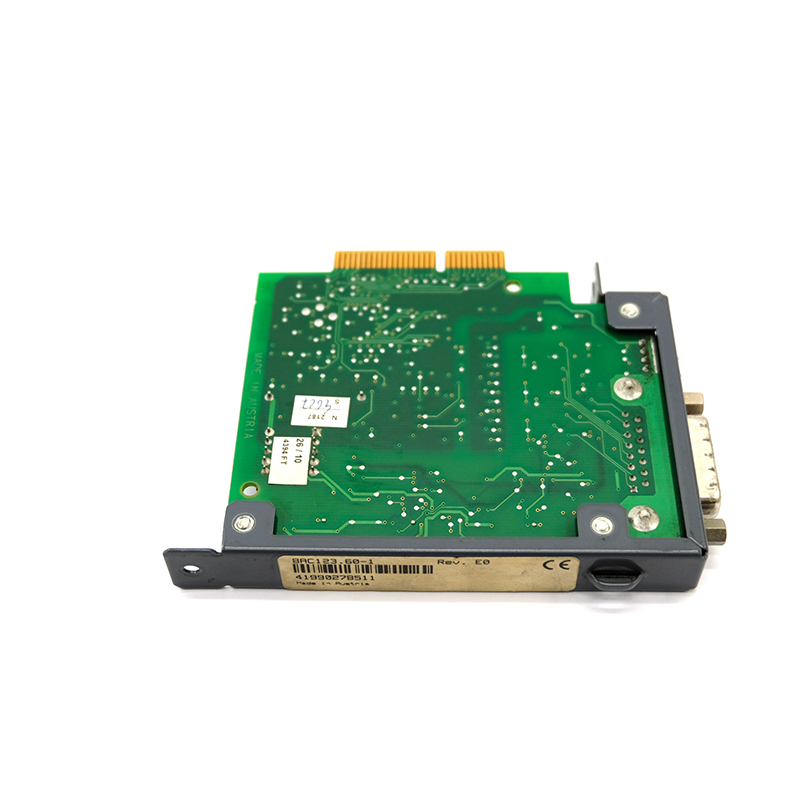

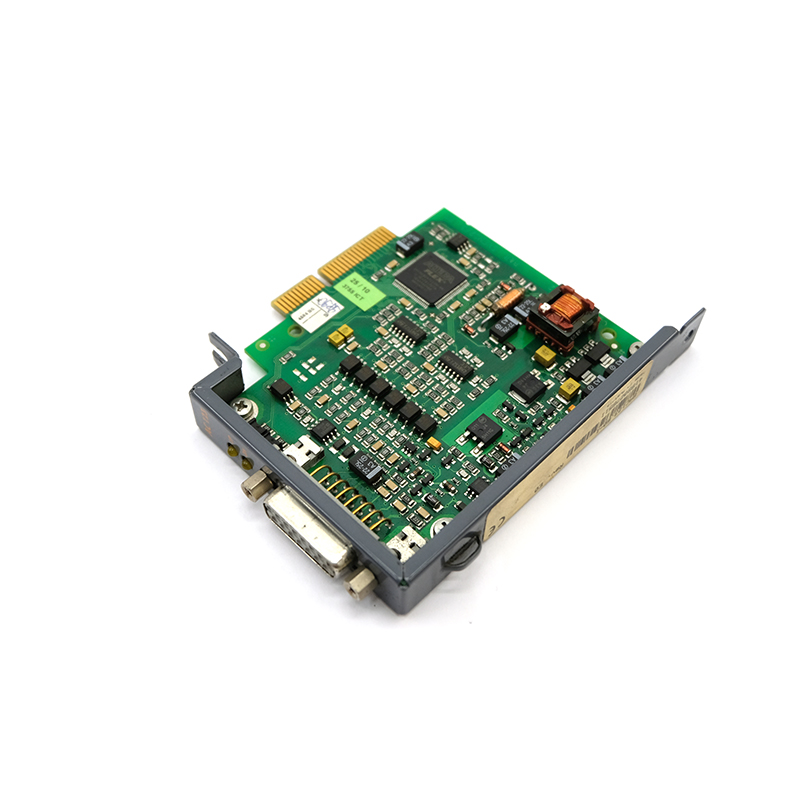

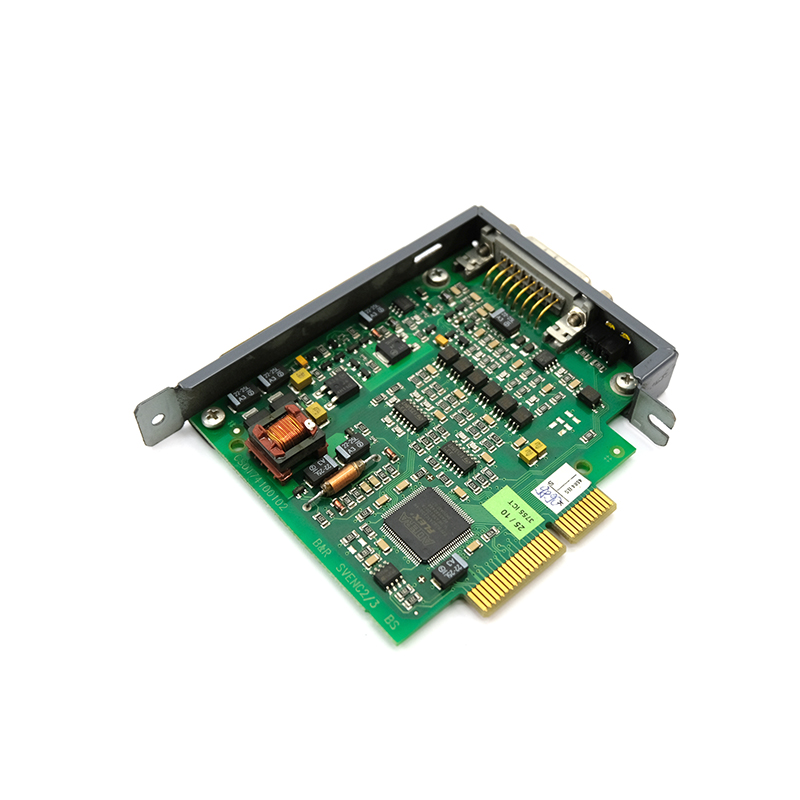

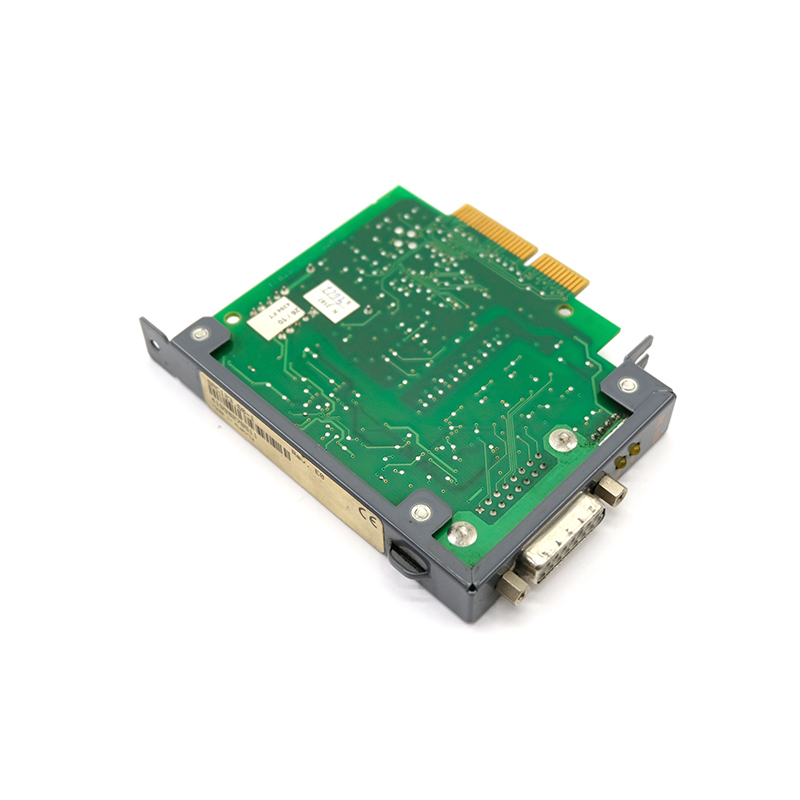

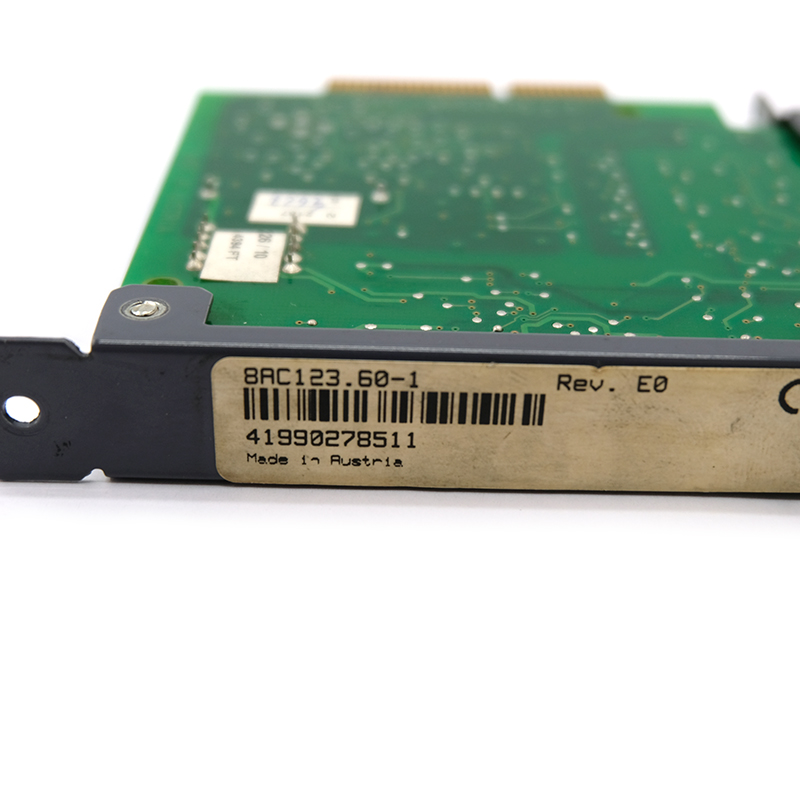

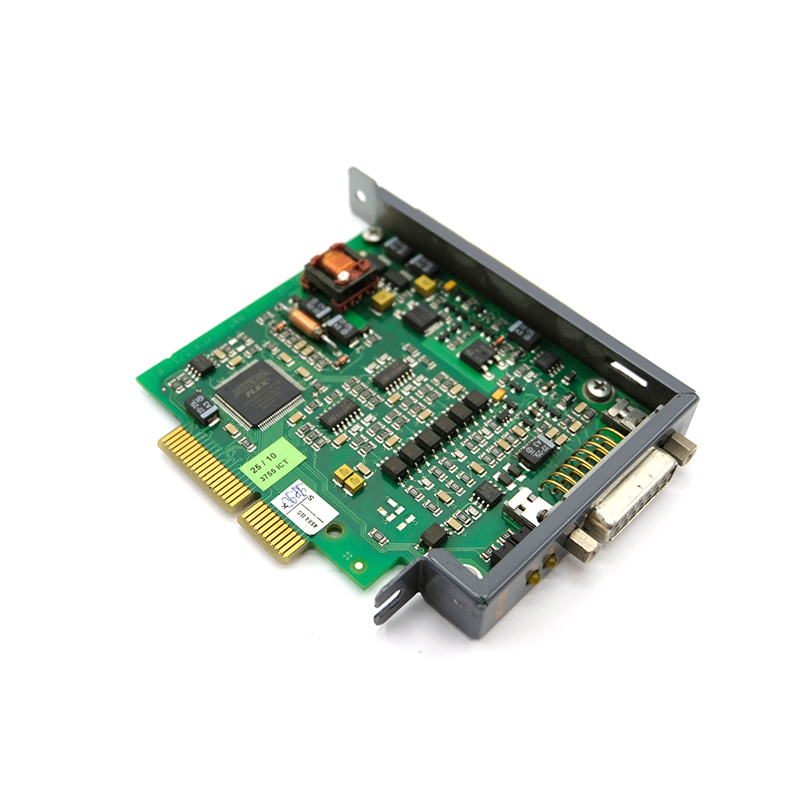

B&R 8AC123.60-1 — это интерфейсный модуль инкрементного энкодера и абсолютного энкодера SSI, предназначенный для установки в сервоприводы ACOPOS. Этот модуль предназначен для мониторинга и обработки входных сигналов энкодера.
Бренд:B&R
Модель:8AC123.60-1

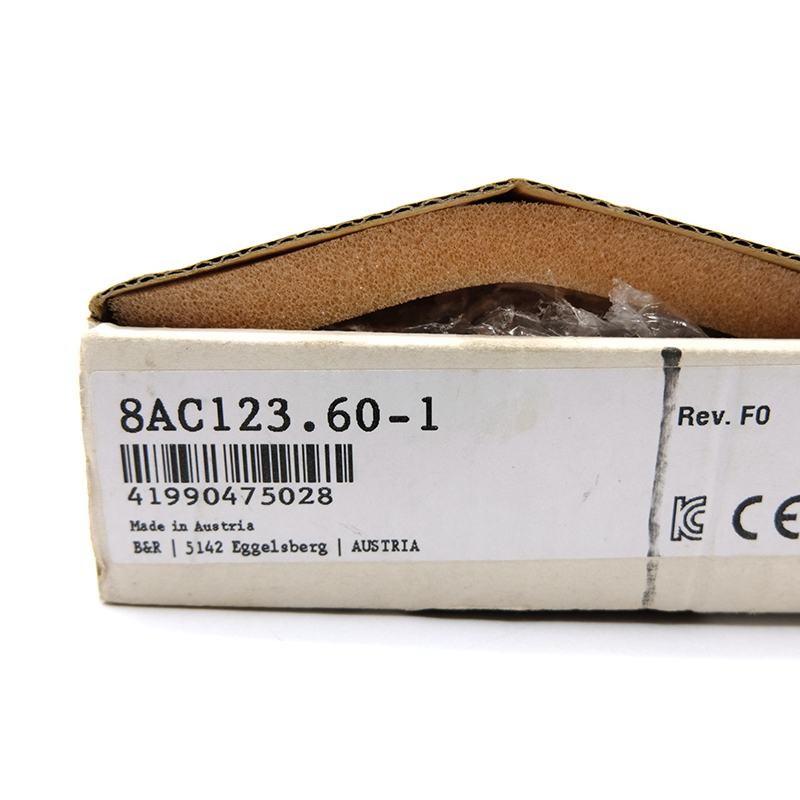

Размер с упаковкой:17*12*3,5 см.
Вес:0,5 кг
Происхождение:Австрия
B&R 8AC123.60-1 — это интерфейсный модуль инкрементного энкодера и абсолютного энкодера SSI, предназначенный для установки в сервоприводы ACOPOS. Этот модуль предназначен для мониторинга и обработки входных сигналов энкодера, чтобы обеспечить стабильность и высокую производительность сервосистемы.
Возможности модуля:
Тип модуля: сменный модуль ACOPOS, подходящий для установки в определенные слоты сервоприводов ACOPOS.
Интерфейс энкодера: поддерживает 1 вход энкодера, использует передачу дифференциального сигнала и может подключать инкрементные энкодеры и абсолютные энкодеры SSI.
Индикация состояния: оснащен светодиодными индикаторами вверх/вниз для облегчения мониторинга состояния и диагностики неисправностей для пользователей.
Электрическая изоляция: между энкодером и ACOPOS существует электрическая изоляция, что повышает стабильность и безопасность системы.
Источник питания энкодера: можно выбрать внутренний источник питания, напряжение источника питания может составлять 5 В или 15 В, что может удовлетворить потребности различных типов энкодеров.
Компенсация сигнала: для питания энкодера 5 В он имеет 2 чувствительные линии и может компенсировать максимальное падение напряжения 2 В.
Параметры энкодера:
Инкрементальный энкодер: поддерживает максимальный размер счетчика 32 бита, максимальную входную частоту 200 кГц и может обрабатывать 4 входных сигнала.
Абсолютный энкодер SSI: поддерживает код Грея и двоичное кодирование, максимальная скорость передачи данных составляет 200 кбит/с, максимальная длина слова — 31 бит.
экологическая адаптивность:
Диапазон рабочих температур: нормально работает в условиях окружающей среды от 5°C до 40°C, до 55°C, способен адаптироваться к различным рабочим условиям.
Влажность окружающей среды: относительная влажность от 5% до 85% во время работы, относительная влажность от 5% до 95% во время хранения, подходит для использования в различных условиях влажности.
Электрические параметры:
Вход энкодера: минимальное дифференциальное напряжение 2,5 В, максимальное 6 В, с функцией защиты от перегрузки.
Выход тактового сигнала SSI: минимальное дифференциальное напряжение 2,5 В, максимальное 5 В.
Вход данных SSI: минимальное дифференциальное напряжение 2,5 В, максимальное 6 В.
Сертификация и гарантия:
Сертификация: прошла сертификацию CE, UKCA и UL для обеспечения качества и безопасности продукции.
Модуль 8AC123.60-1 от B&R — это мощный и стабильный интерфейсный модуль энкодера, подходящий для различных приложений промышленной автоматизации и способный удовлетворить потребности пользователей в точном управлении и надежности.
