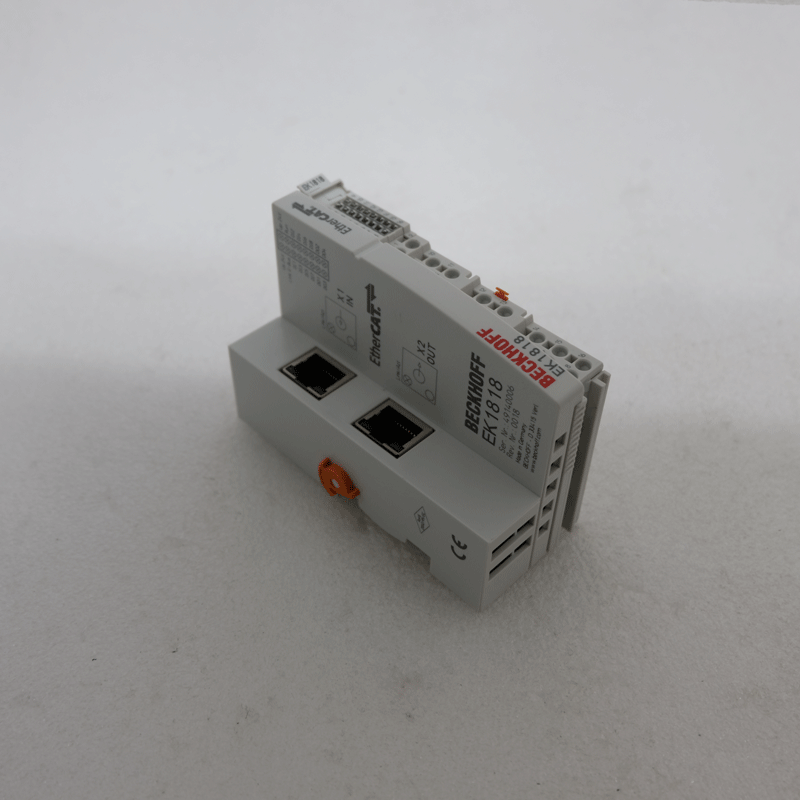

Beckhoff EK1818 — это устройство сопряжения EtherCAT со встроенным цифровым вводом/выводом, предназначенное для соединения протокола полевой шины EtherCAT и терминальных модулей EtherCAT.
Бренд:БАКХОФФ
Модель:EK1818
Размер продукта с упаковкой:5*10,2*7 см.
Вес:0,5 кг
Рабочее напряжение:24 В
Номинальное напряжение:24 В постоянного тока
Температура эксплуатации/хранения:-25…+60°С/-40…+85°С
Максимальный выходной ток:0,5 А на канал (защита от короткого замыкания)
Входной ток:обычно 3 мА (EN61131-2, тип 3)
Тип продукта:Модуль
Происхождение:Германия
Beckhoff EK1818 — это устройство сопряжения EtherCAT со встроенным цифровым вводом/выводом, предназначенное для соединения протокола полевой шины EtherCAT и терминальных модулей EtherCAT для обеспечения надежных функций управления и мониторинга для систем промышленной автоматизации. EK1818 не только обладает эффективными возможностями передачи данных, но также обладает гибкой масштабируемостью и стабильной производительностью, что делает его подходящим для приложений ввода-вывода небольшого объема в различных промышленных средах.

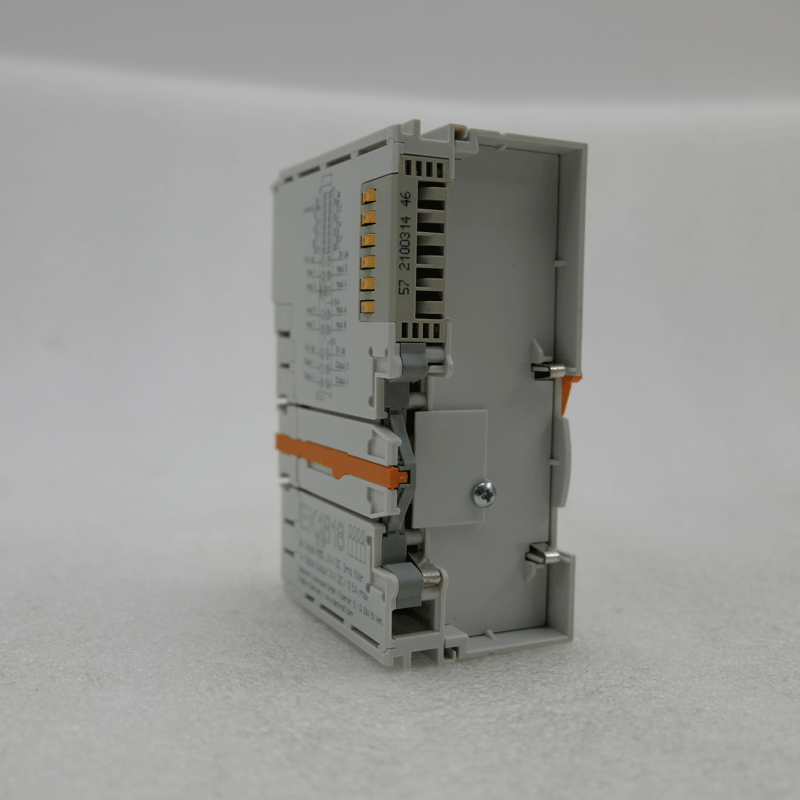

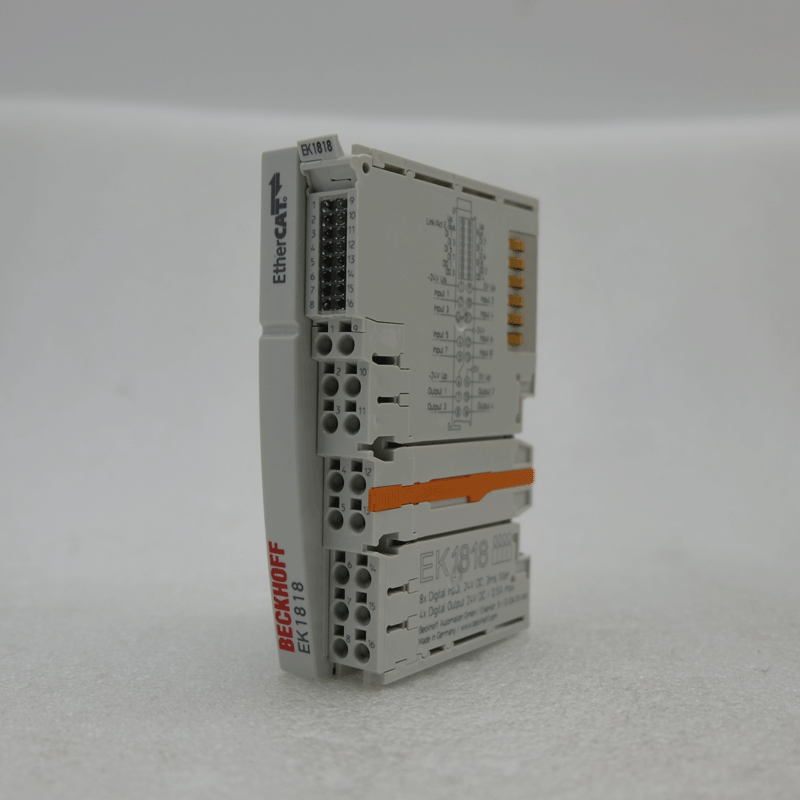

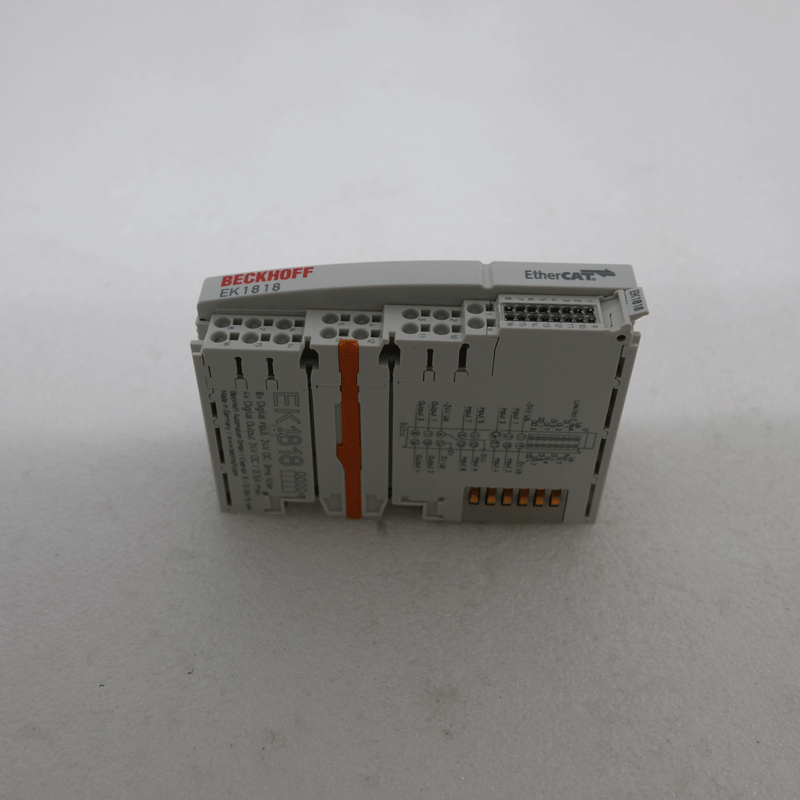

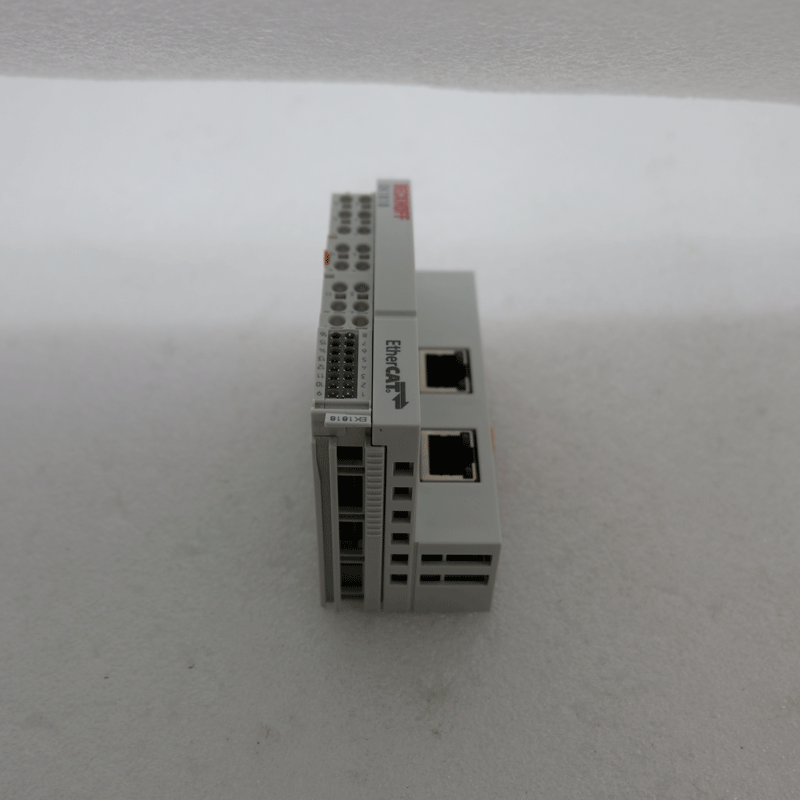

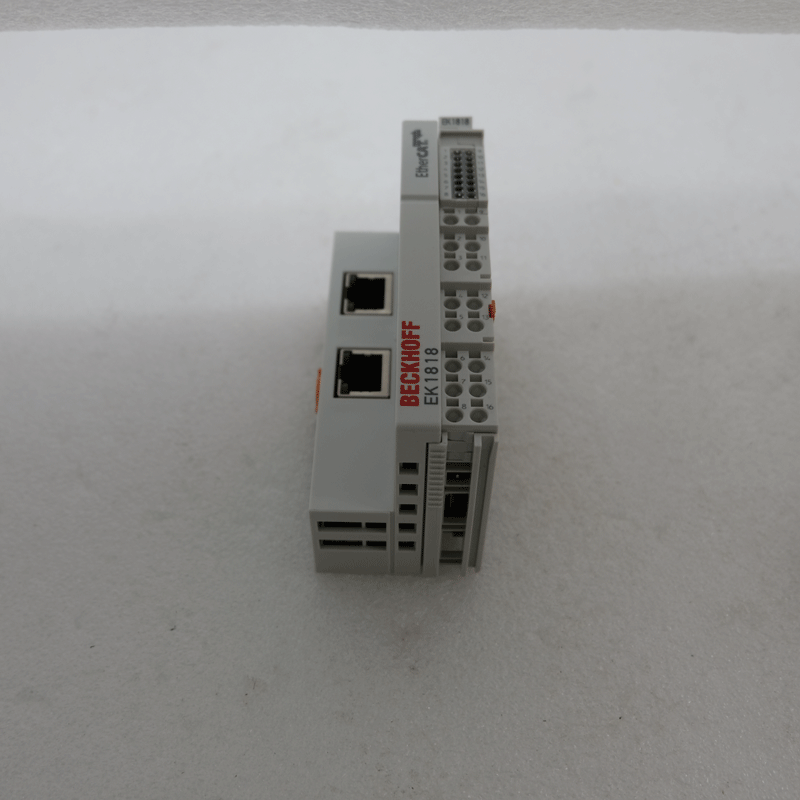

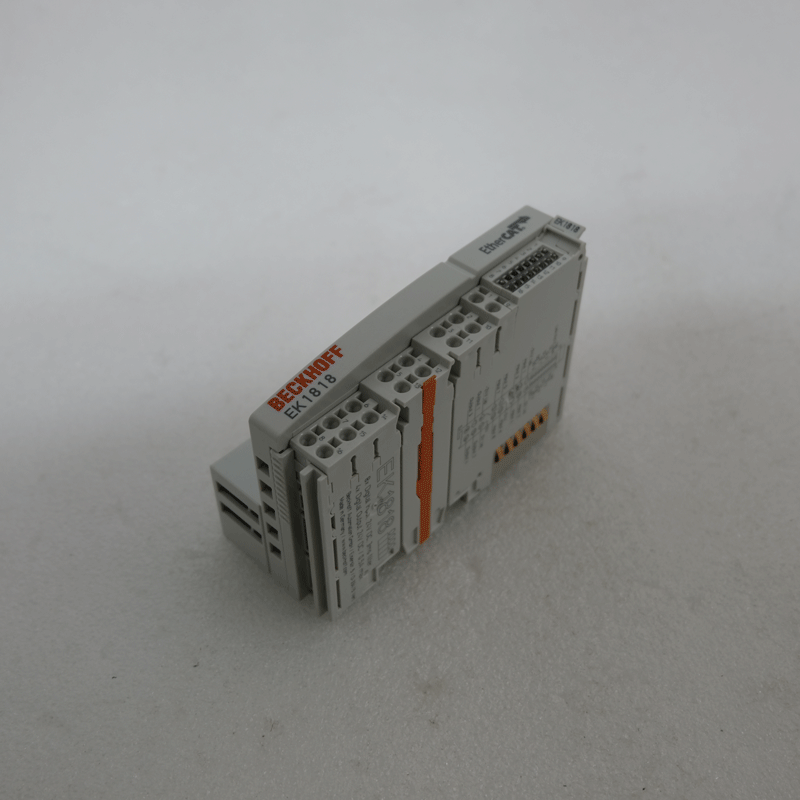

Соединитель имеет компактную конструкцию с размерами 44 x 100 x 67 мм. Корпус изготовлен из поликарбоната, имеет корпус клеммного модуля высокой плотности и оснащен светодиодными индикаторами сигналов для облегчения контроля состояния пользователя. Он фиксируется на DIN-рейке шириной 35 мм с помощью замка и соответствует стандарту EN 60715. Он прост в установке и имеет аккуратную проводку.

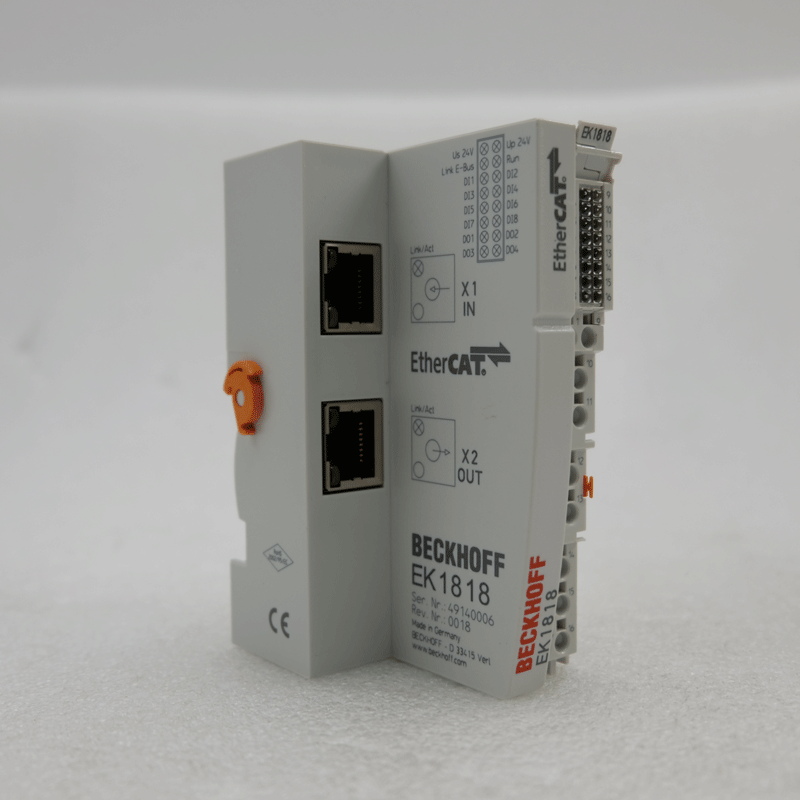

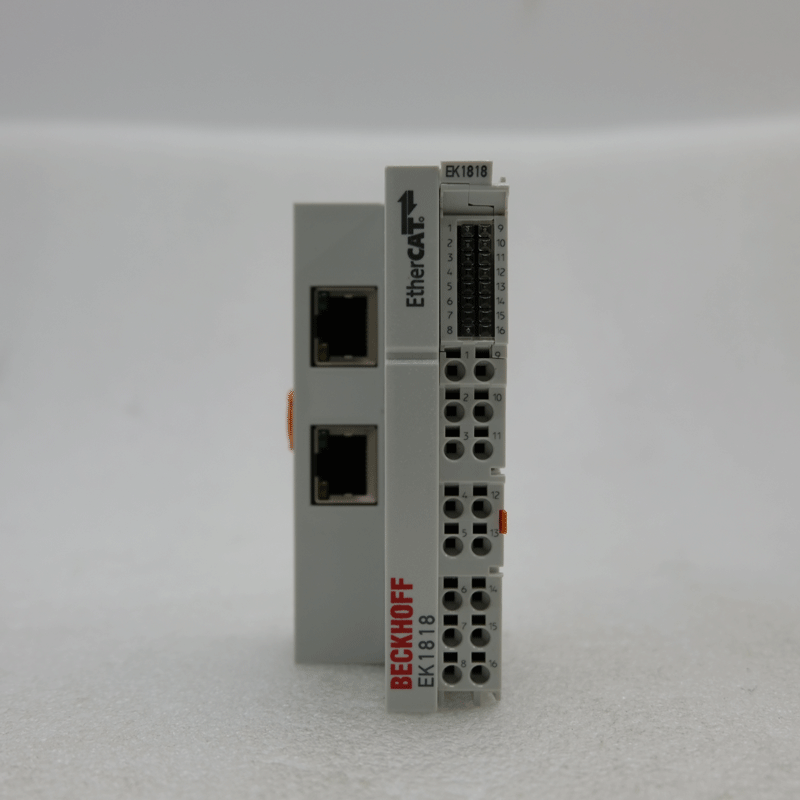

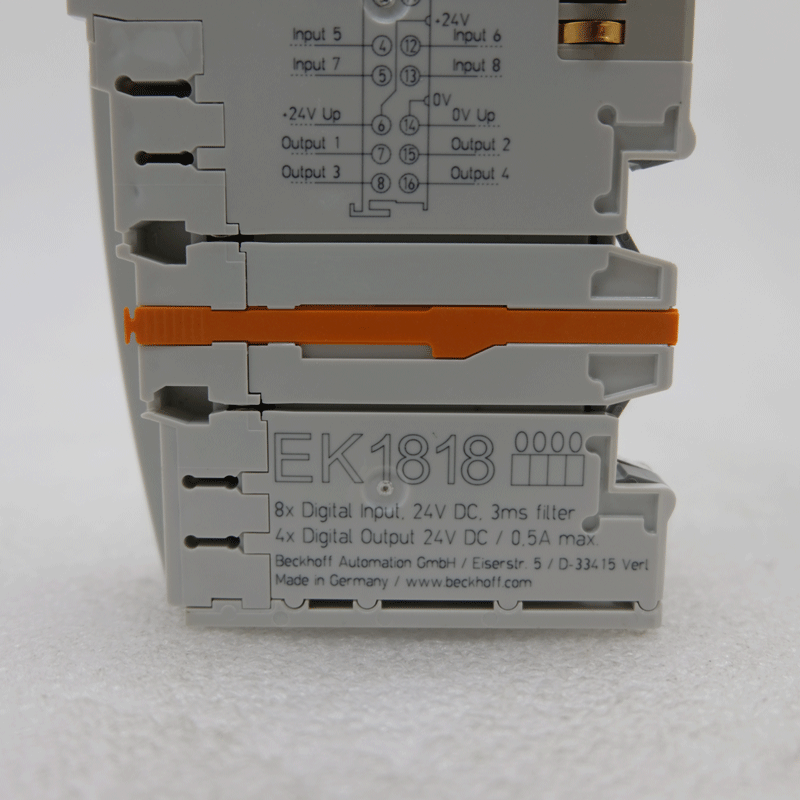

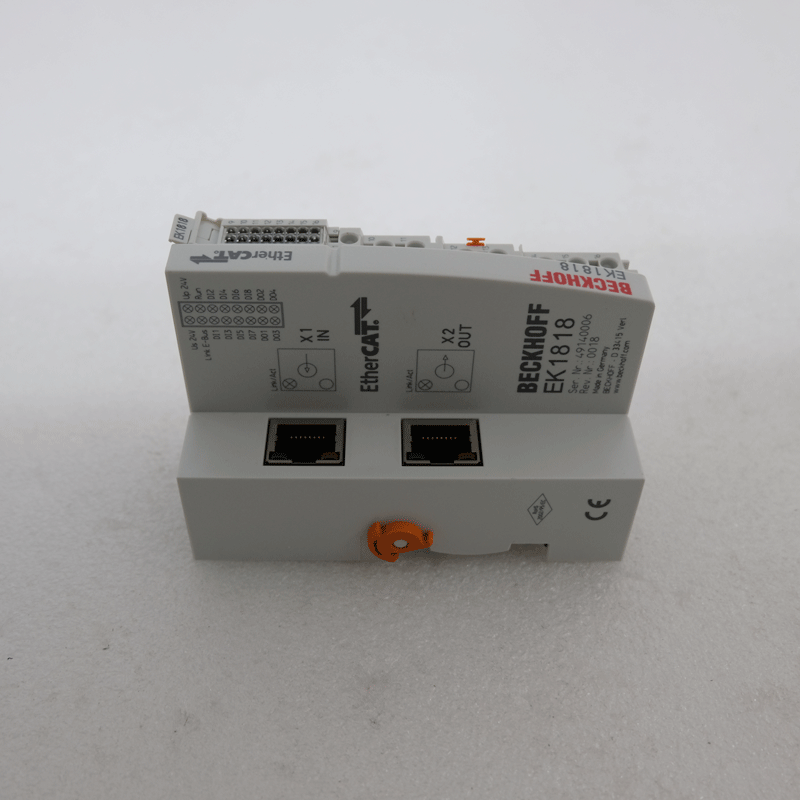

EK1818 имеет два интерфейса RJ45: один для подключения соединителя к сети, а другой — для подключения других устройств EtherCAT в том же сегменте сети. Устройство сопряжения также объединяет 8 цифровых входных и 4 цифровых выходных канала для удовлетворения различных потребностей в управлении и мониторинге. Количество цифровых входных и выходных каналов может удовлетворить потребности различных промышленных приложений, предоставляя пользователям большую гибкость и выбор.
Что касается электрической изоляции, EK1818 обеспечивает электрическую изоляцию 500 В для обеспечения стабильности и безопасности передачи данных. В то же время муфта имеет диапазон рабочих температур от -25°C до +60°C, адаптируемость относительной влажности 95%, отсутствие конденсации и может адаптироваться к различным суровым промышленным условиям окружающей среды.
EK1818 также обладает возможностями высокопроизводительной передачи данных, используя скорость передачи данных 100 Мбит/с и задержку примерно 1 микросекунду, обеспечивая передачу данных в режиме реального времени и точность. Количество подключаемых терминальных модулей EtherCAT во всей системе может достигать 65 534, что обеспечивает гибкое расширение и настройку системы для удовлетворения потребностей различных промышленных приложений.
Что касается источника питания, EK1818 обеспечивает номинальное напряжение 24 В постоянного тока, может обеспечить максимальную мощность источника питания системы 5 В/1 А и поддерживает максимальную токовую нагрузку силового контакта 10 А, обеспечивая стабильность и надежность системы. Таким образом, Beckhoff EK1818 представляет собой мощный и стабильный цифровой преобразователь EtherCAT со встроенным цифровым вводом-выводом, подходящий для различных приложений промышленной автоматизации и предоставляющий пользователям надежные решения для управления и мониторинга.
