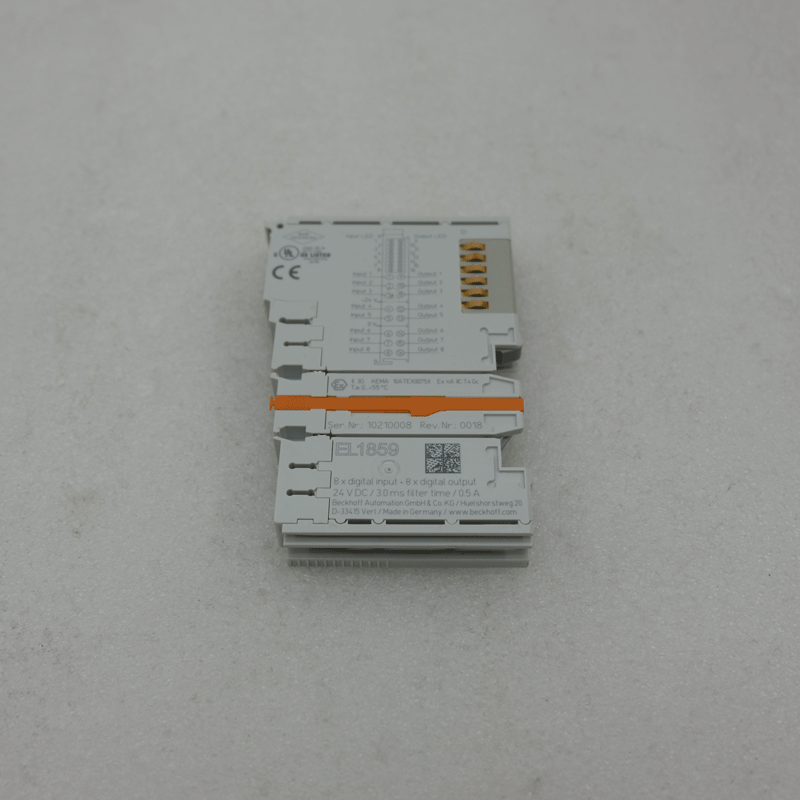

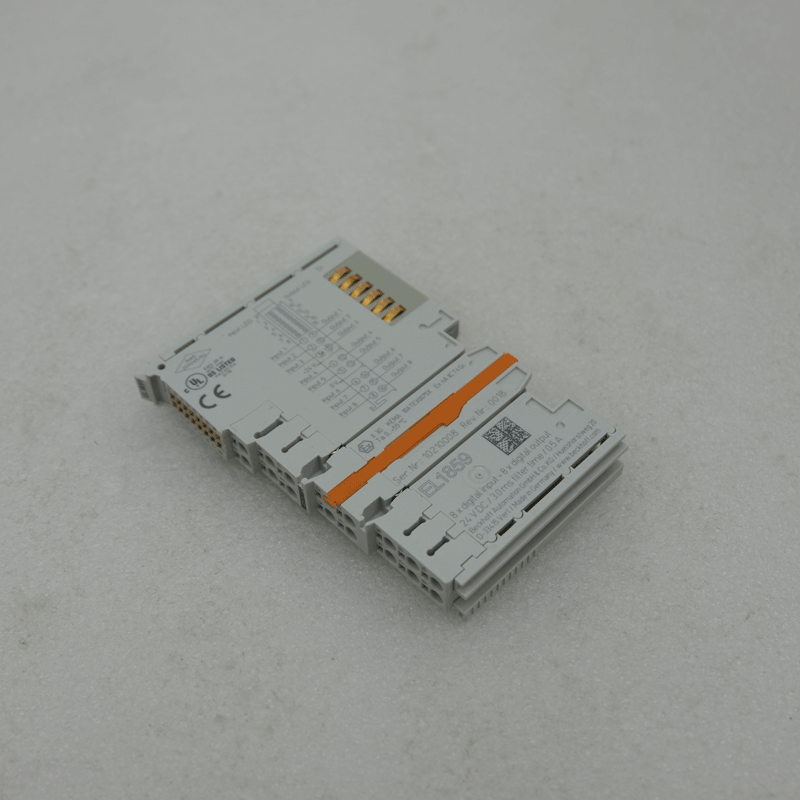

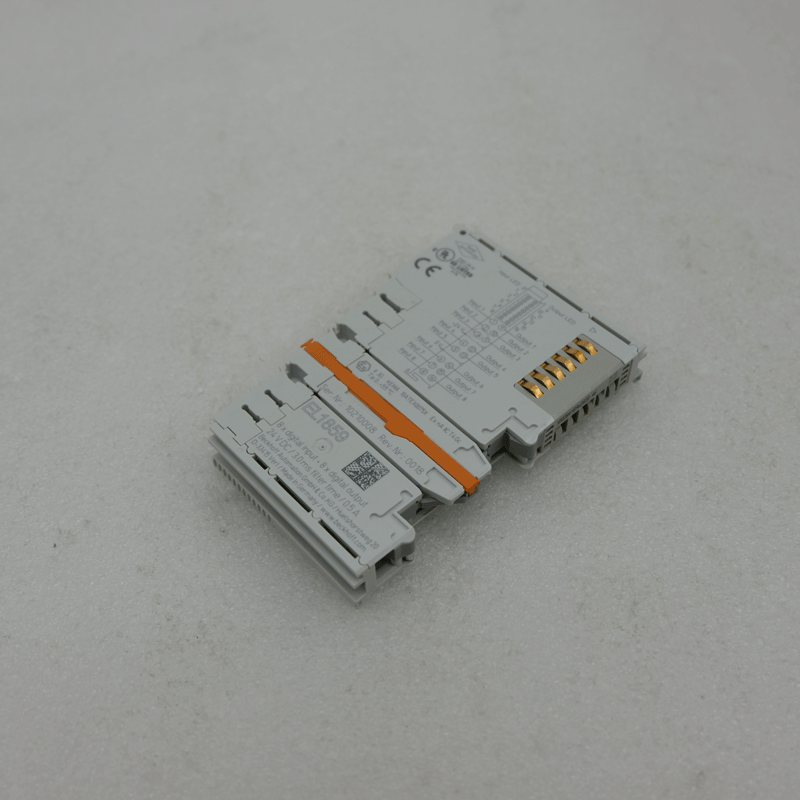

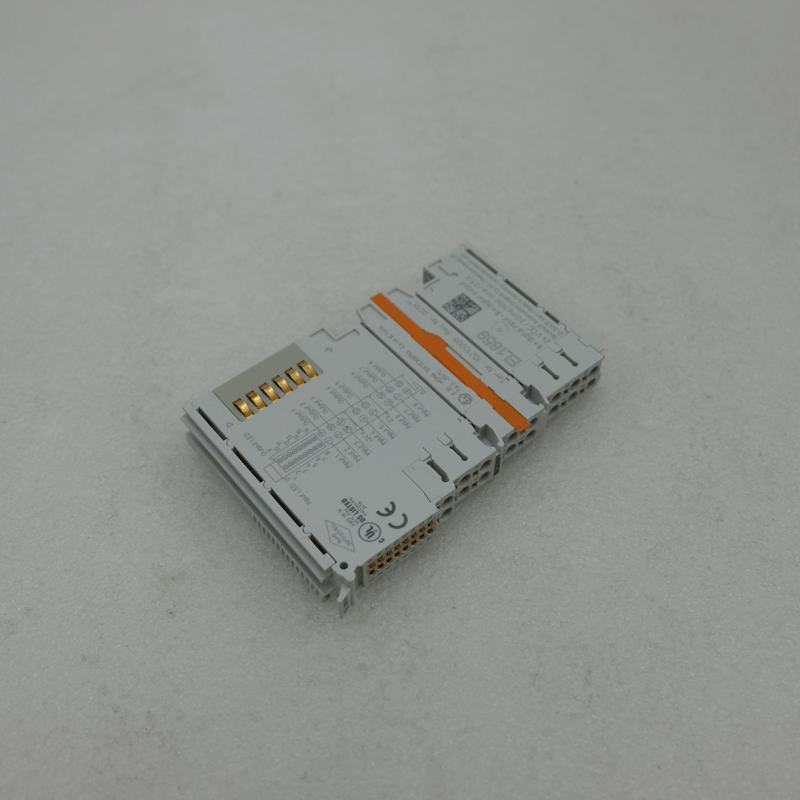

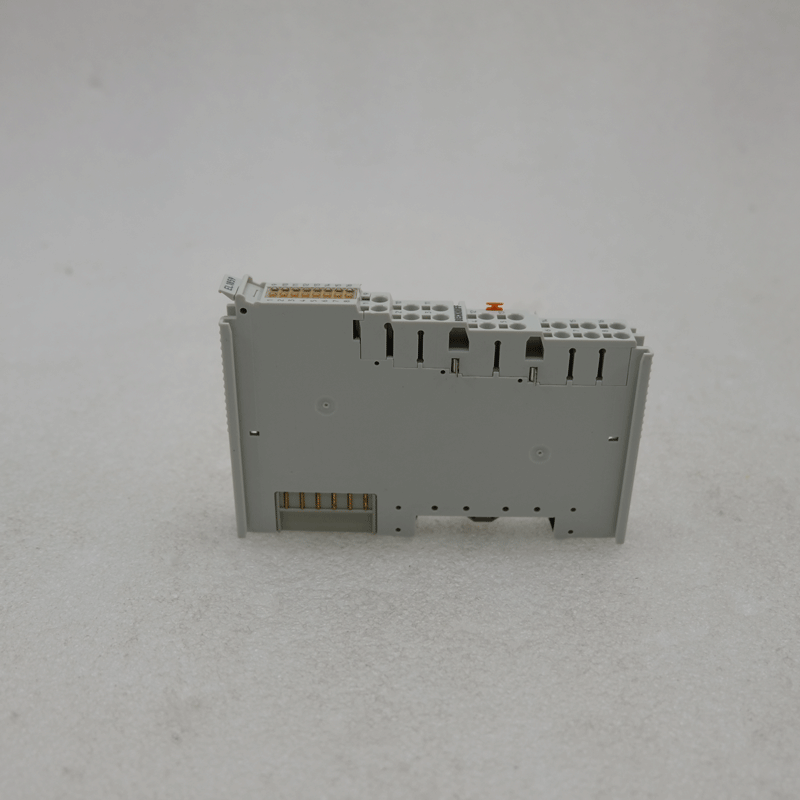

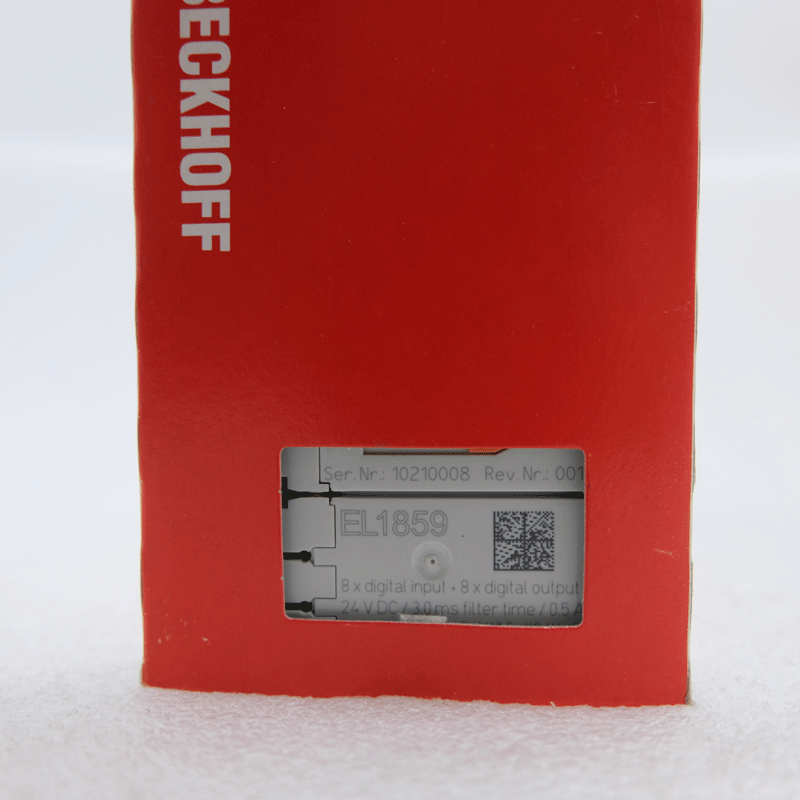

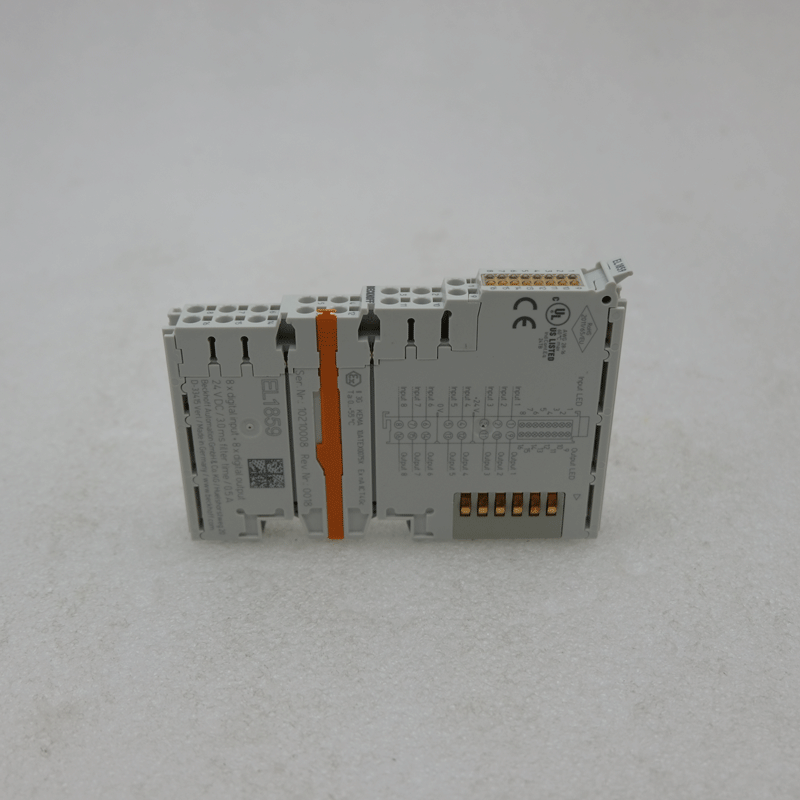

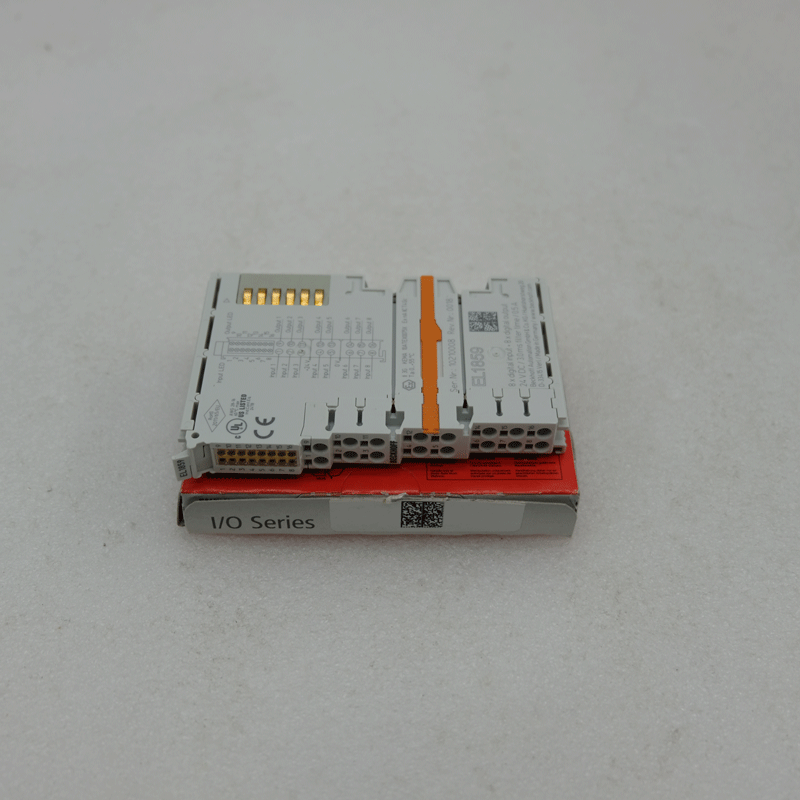

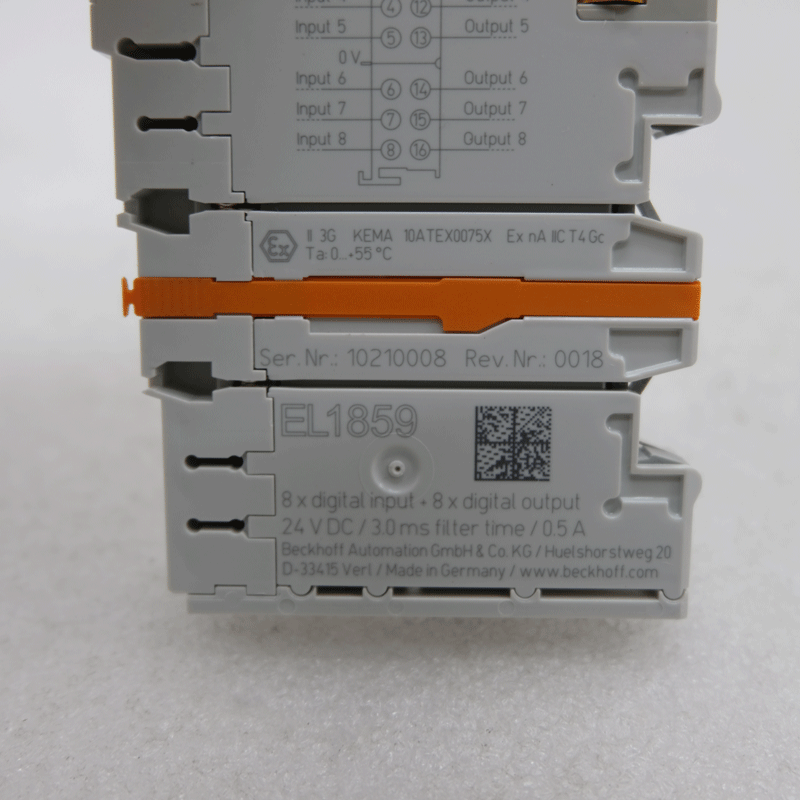

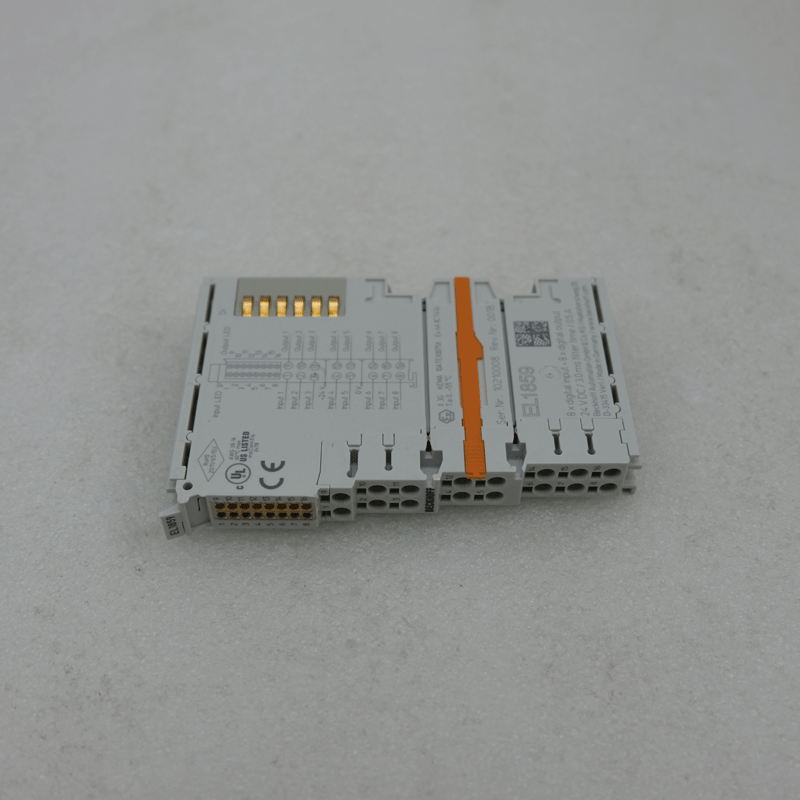

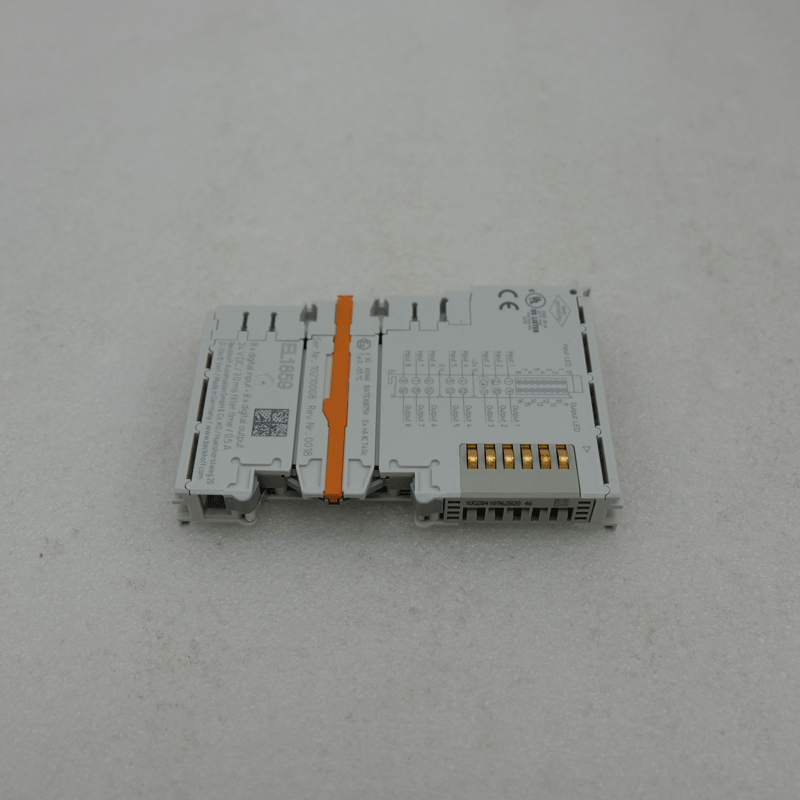

EL1859 компании Beckhoff — это мощный терминальный модуль цифрового ввода/вывода EtherCAT, предназначенный для обеспечения надежного сбора сигналов и функций управления для систем промышленной автоматизации.
Бренд:БАКХОФФ
Модель:EL1859
Номинальное напряжение:24 В постоянного тока (-15%/+20%)
Вес:0,5 кг
Размер с упаковкой:10,3*7,5*2,6 см.
Тип продукта:Модуль
Происхождение:Германия
EL1859 компании Beckhoff — это мощный терминальный модуль цифрового ввода/вывода EtherCAT, предназначенный для обеспечения надежного сбора сигналов и функций управления для систем промышленной автоматизации. EL1859 имеет 8 цифровых входных каналов и 8 цифровых выходных каналов, которые могут удовлетворить потребности в сборе и управлении сигналами в различных промышленных приложениях.
Модуль имеет компактную конструкцию и объединяет функции цифрового ввода и вывода в терминальный модуль, что экономит системное пространство и упрощает проводку. Состояние сигнала каждого канала отображается светодиодными индикаторами, что облегчает пользователям мониторинг состояния и диагностику неисправностей. Опорным заземлением всех входных клемм является силовой контакт 0 В постоянного тока, а выходная клемма питается от силового контакта 24 В, что обеспечивает стабильность и надежность системы.
Модуль EL1859 имеет следующие основные характеристики:
1.Время входной фильтрации 1,3 миллисекунды позволяет устранить явление дребезга механических переключателей и обеспечить точность и стабильность приема сигнала.
2.Максимальный ток нагрузки выходного канала составляет 0,5 А, он имеет функции защиты от короткого замыкания и обратной полярности для защиты системы от неисправностей цепи.
3.Благодаря технологии подключения push-in электромонтаж можно выполнить без инструментов, что упрощает процесс установки и обслуживания.
Помимо вышеперечисленных возможностей, модуль EL1859 также обладает богатыми техническими параметрами:
Технология подключения: однопроводная.
Количество каналов: 8 входов + 8 выходов.
Номинальное напряжение: 24 В постоянного тока (-15%/+20%).
Диапазон напряжения сигнала: от 0 В до 5 В (соответствует уровню сигнала «0») и от 11 В до 30 В (соответствует уровню сигнала «1»).
Входной ток: обычно 3 мА.
Время входного фильтра: 3,0 мс.
Максимальный выходной ток: 0,5 А на канал.
Электрическая изоляция: 500 В (электрическая шина/потенциал поля).
Модуль EL1859 также имеет широкий диапазон рабочих температур (от 0°C до +55°C) и высокую адаптируемость относительной влажности (95%, без конденсации), что позволяет ему адаптироваться к различным условиям промышленной окружающей среды. В то же время он соответствует стандартам серий EN 60068 и EN 61000 и обладает превосходными свойствами, такими как антивибрация, защита от ударов, защита от электромагнитных помех и защита от электромагнитного излучения.
Что касается установки, модуль EL1859 использует стандартный корпус клеммного модуля высокой плотности с размерами 12 x 100 x 68 мм. Он фиксируется на DIN-рейке шириной 35 мм с помощью замка и соответствует стандарту EN 60715. Он прост и стабилен. установить.
Подводя итог, можно сказать, что Beckhoff EL1859 представляет собой мощный и стабильный клеммный модуль цифрового ввода-вывода с широкими перспективами применения и может широко использоваться в системах сбора сигналов и управления в области промышленной автоматизации.
