EL3161
EL3161 компании Beckhoff — это высокопроизводительный модуль аналоговых входов EtherCAT, специально разработанный для задач сбора аналоговых сигналов в системах промышленной автоматизации. Модуль EL3161 имеет аналоговый входной канал.
Описание
маркер
использовать:
EL3161
Бренд:БАКХОФФ
Модель:EL3161
Напряжение сигнала:0...10 В
Вес:0,5 кг
Размер с упаковкой:7,2*1,8*10 см.
Тип продукта:Модуль
Происхождение:Германия
EL3161 компании Beckhoff — это высокопроизводительный модуль аналоговых входов EtherCAT, специально разработанный для задач сбора аналоговых сигналов в системах промышленной автоматизации. Модуль EL3161 имеет аналоговый входной канал, который может измерять аналоговые сигналы в диапазоне от 0 до 10 В и выполнять точное аналого-цифровое преобразование с 16-битным разрешением.
Ниже приводится подробное описание модуля EL3161:
Входное количество: 1 (несимметричный), подходит для измерения и сбора данных с одного аналогового входного канала.
Источник питания: питание от E-bus, что упрощает подключение источника питания модуля.
Диапазон напряжения сигнала: от 0 до 10 В, что соответствует обычному диапазону аналогового сигнала в промышленных системах управления.
Распределенные часы. Поддерживает распределенные часы, помогая обеспечить синхронизацию и координацию между различными частями системы.
Внутреннее сопротивление: более 200 кОм, что обеспечивает высокий импеданс входного сигнала во избежание воздействия на проверяемую цепь.
Предельная частота входного фильтра: 5 кГц, что позволяет эффективно подавлять высокочастотный шум и повышать стабильность и точность сигнала.
Прочность изоляции: максимум 30 В, с хорошей электрической изоляцией, защищающей систему от внешних помех и поражения электрическим током.
Время преобразования: около 35 мкс, что обеспечивает быстрое преобразование и сбор аналогового сигнала.
Разрешение: 16 бит (включая символы), способное обеспечить высокоточные измерения аналогового сигнала.
Погрешность измерения: < ±0,3% (полная шкала), что обеспечивает высокую точность измерения и надежность модуля.
Электрическая изоляция: 500 В (напряжение электронной шины/сигнала), обеспечивающая хорошую электрическую изоляцию для обеспечения стабильности и безопасности системы.
Специальные функции: он имеет стандартные и компактные изображения процесса, активируемые КИХ/БИХ-фильтры и функции мониторинга предельных значений для удовлетворения потребностей различных сценариев применения.
Рабочая температура/температура хранения: от -25°C до +60°C / от -40°C до +85°C, подходит для использования в различных промышленных условиях.
Вес: около 60 г, легкий и компактный, простой в установке и подключении.
Относительная влажность: 95%, без конденсации, адаптируется к различным условиям влажности.
Устойчивость к вибрации/ударам: соответствует стандартам EN 60068-2-6/EN 60068-2-27 и имеет хорошие механические свойства.
Защита от электромагнитных помех/электромагнитного излучения: соответствует стандартам EN 61000-6-2/EN 61000-6-4, обеспечивая стабильность и надежность модуля в электромагнитной среде.
Уровень защиты/место установки: IP20/переменный, возможность адаптации к различным условиям и требованиям установки.
Сертификация/маркировка: CE, UL, ATEX, IECEx в соответствии с международными стандартами и требованиями сертификации.
Подключаемая проводка: подходит для всех терминальных модулей ESxxxx, гибкая и удобная для подключения и объединения в сеть с другими устройствами.

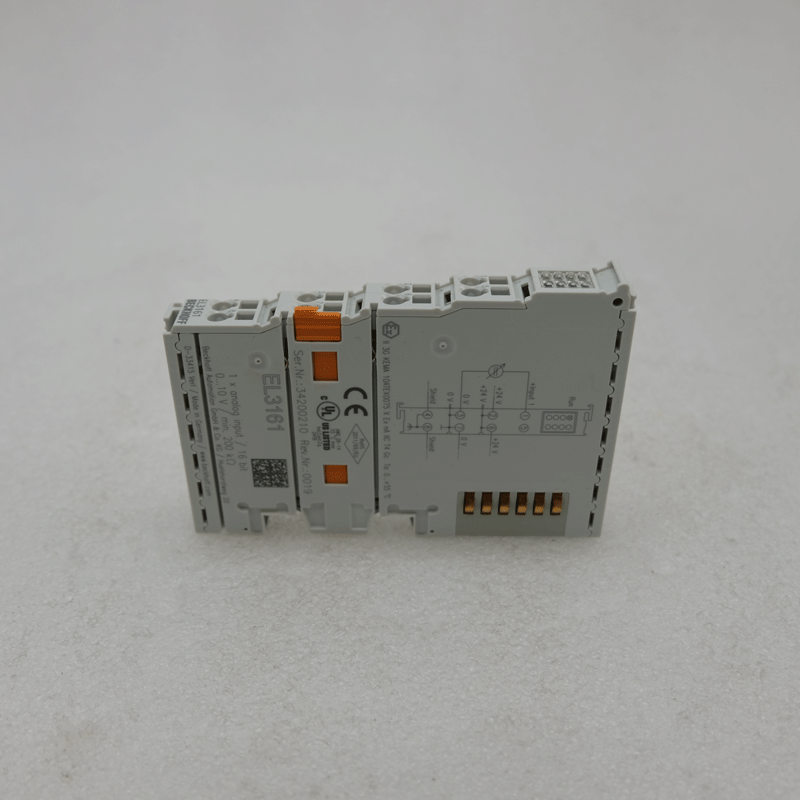

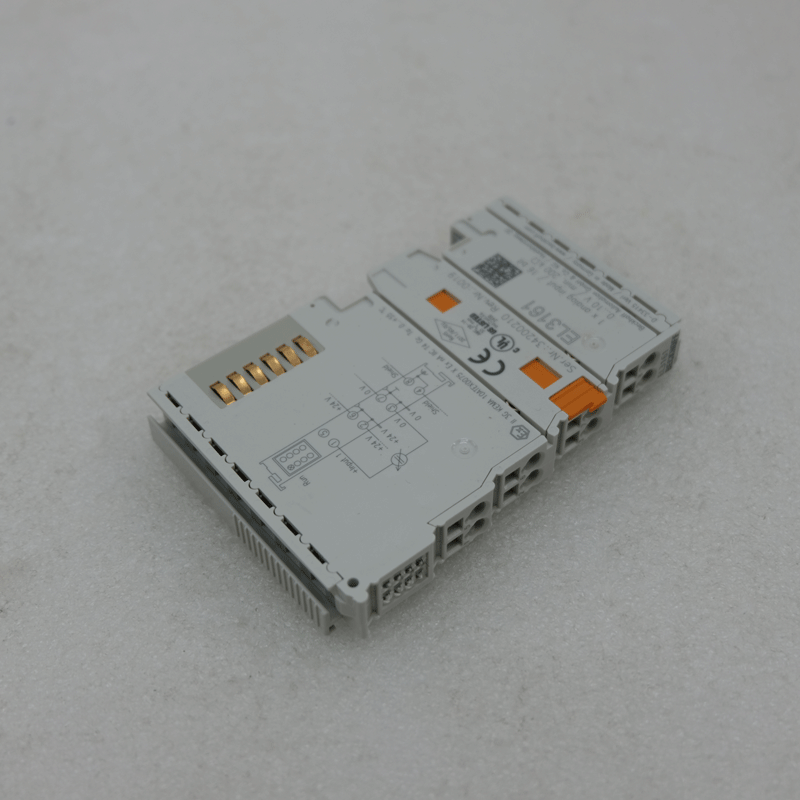

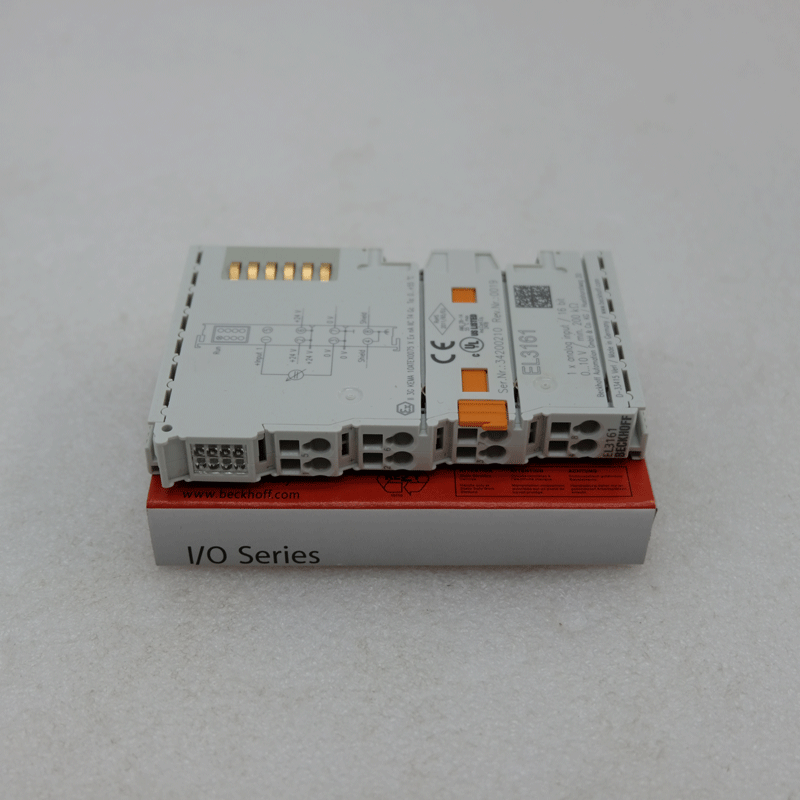

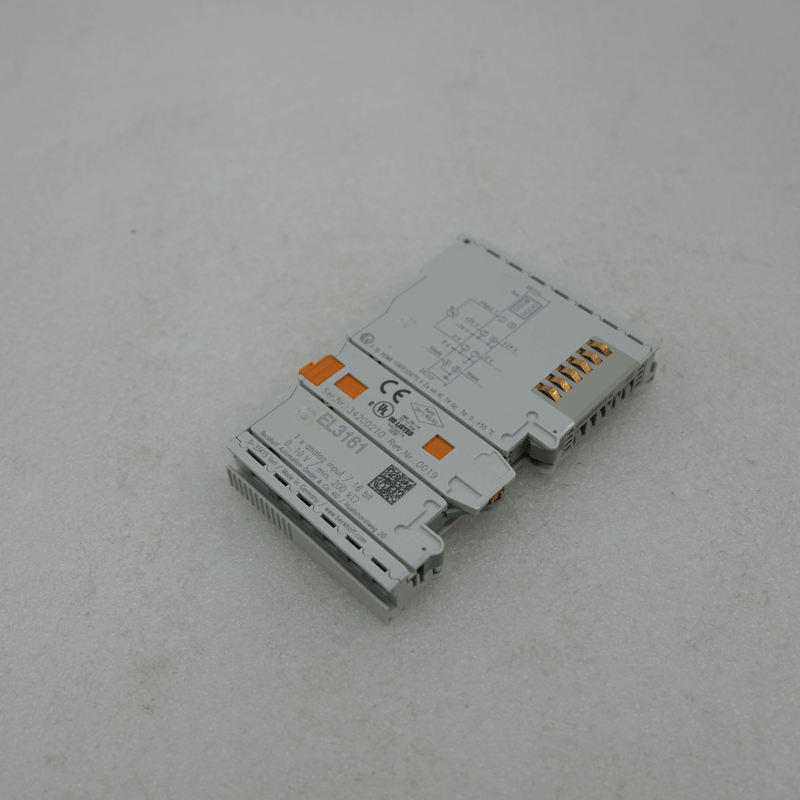

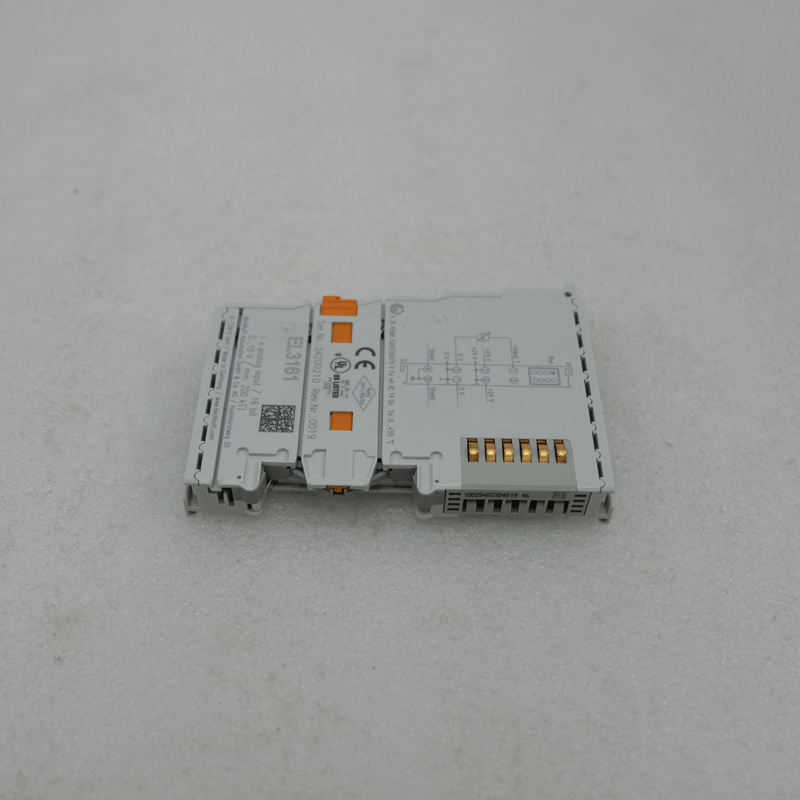

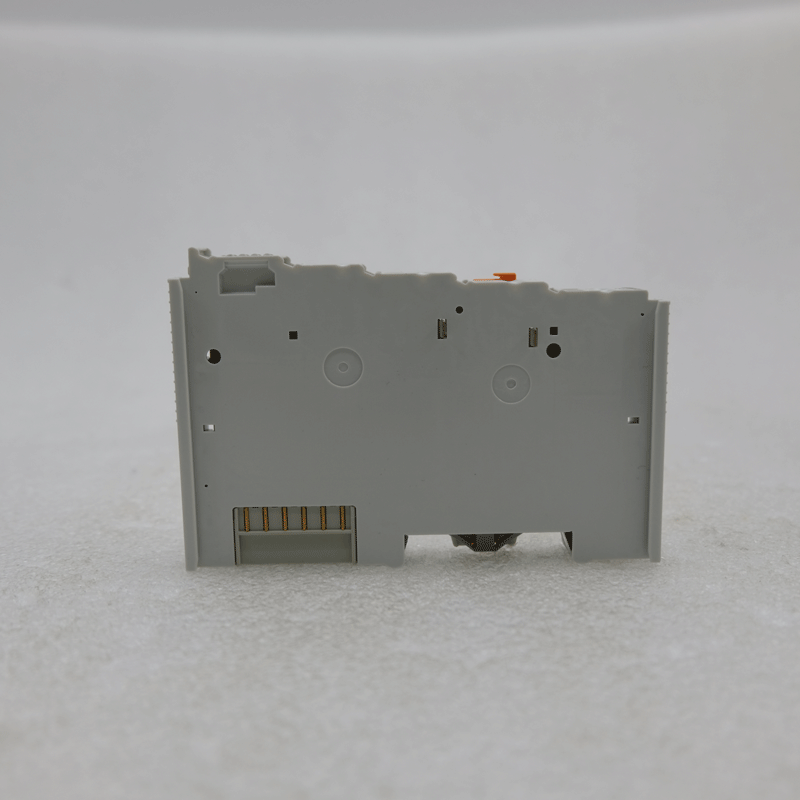

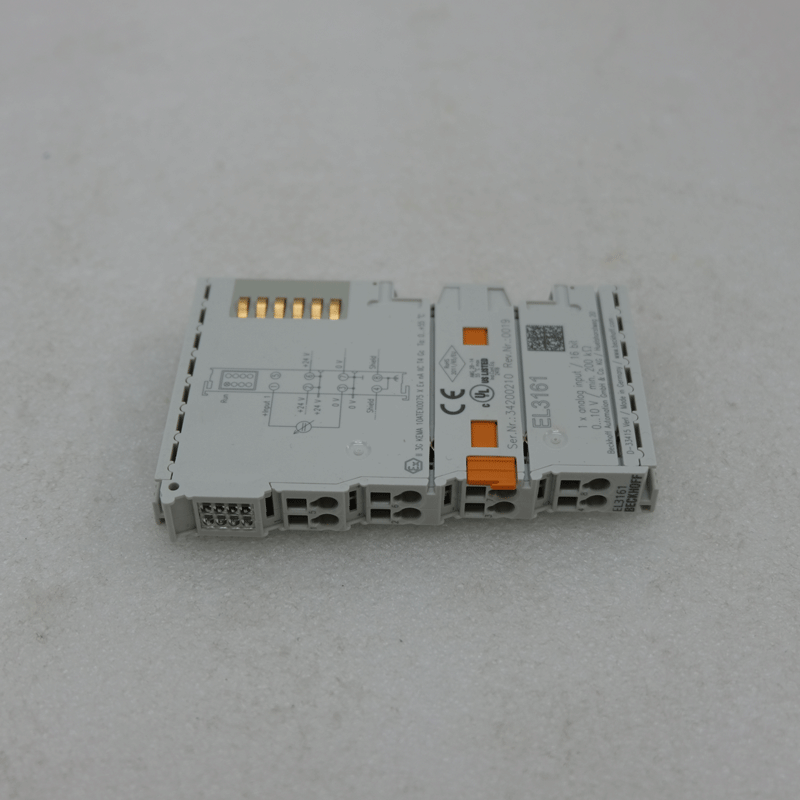

Модуль EL3161 имеет компактный корпус терминального модуля со светодиодными индикаторами сигналов размером 12 x 100 x 68 мм. Он фиксируется на DIN-рейке 35 мм с помощью замка и соответствует стандарту EN 60715. Он прост и надежен в установке. Он также имеет съемную конструкцию проводки, которая поддерживает различные сечения проводов и типы соединений для различных потребностей в проводке.
В целом, модуль Beckhoff EL3161 представляет собой мощный и стабильный аналоговый входной клеммный модуль с широким спектром перспектив применения и может использоваться в задачах измерения и сбора аналоговых сигналов в системах промышленной автоматизации.
