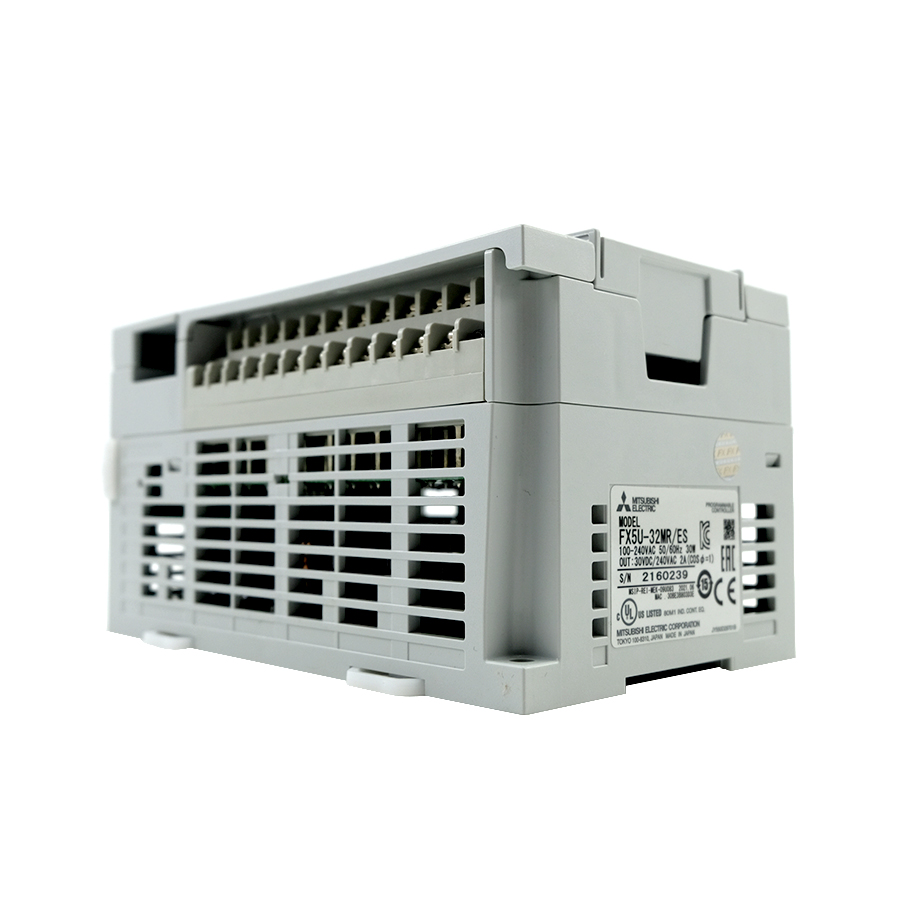

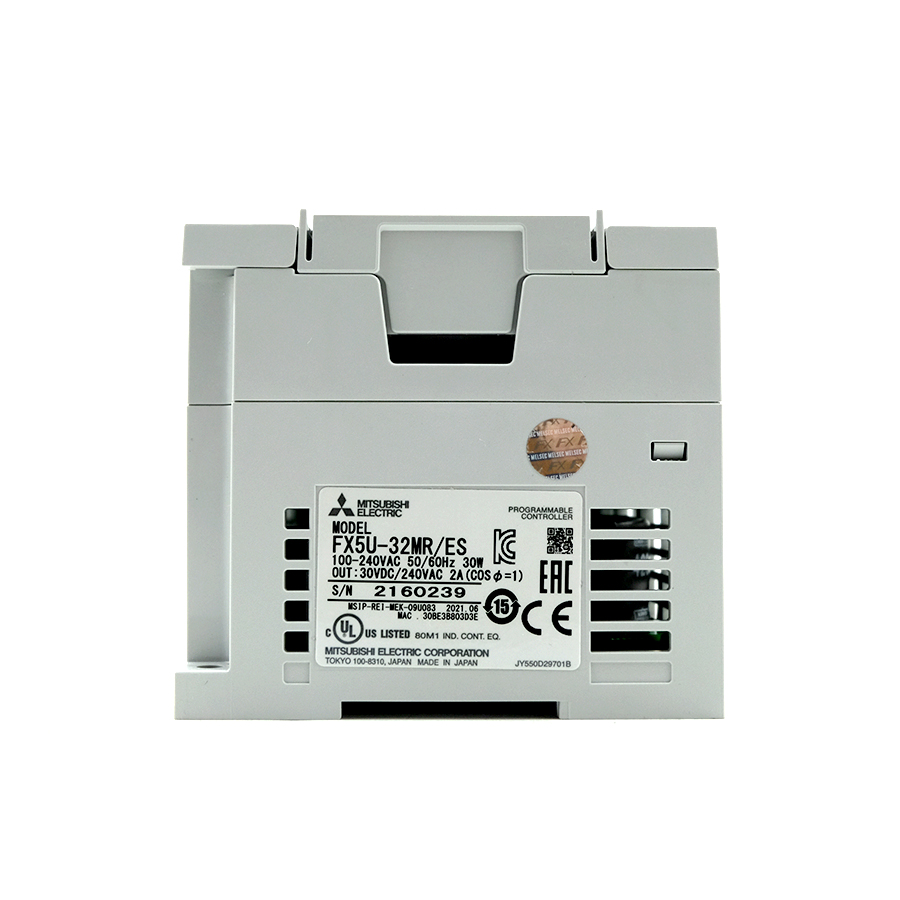

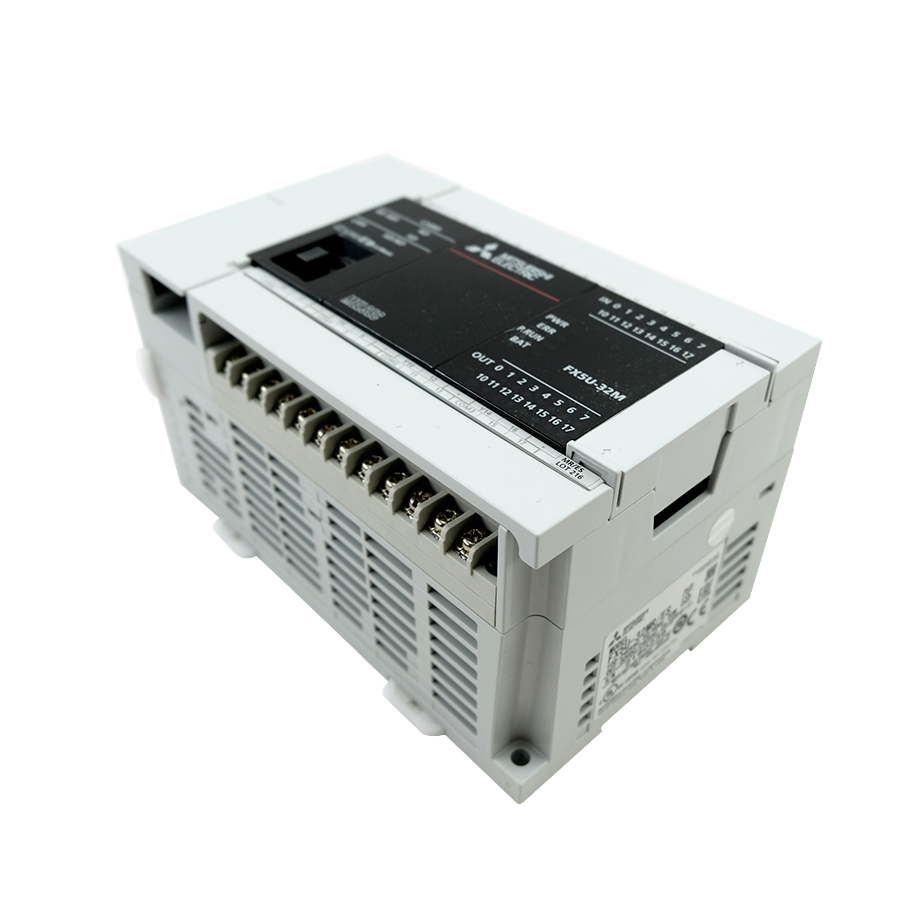

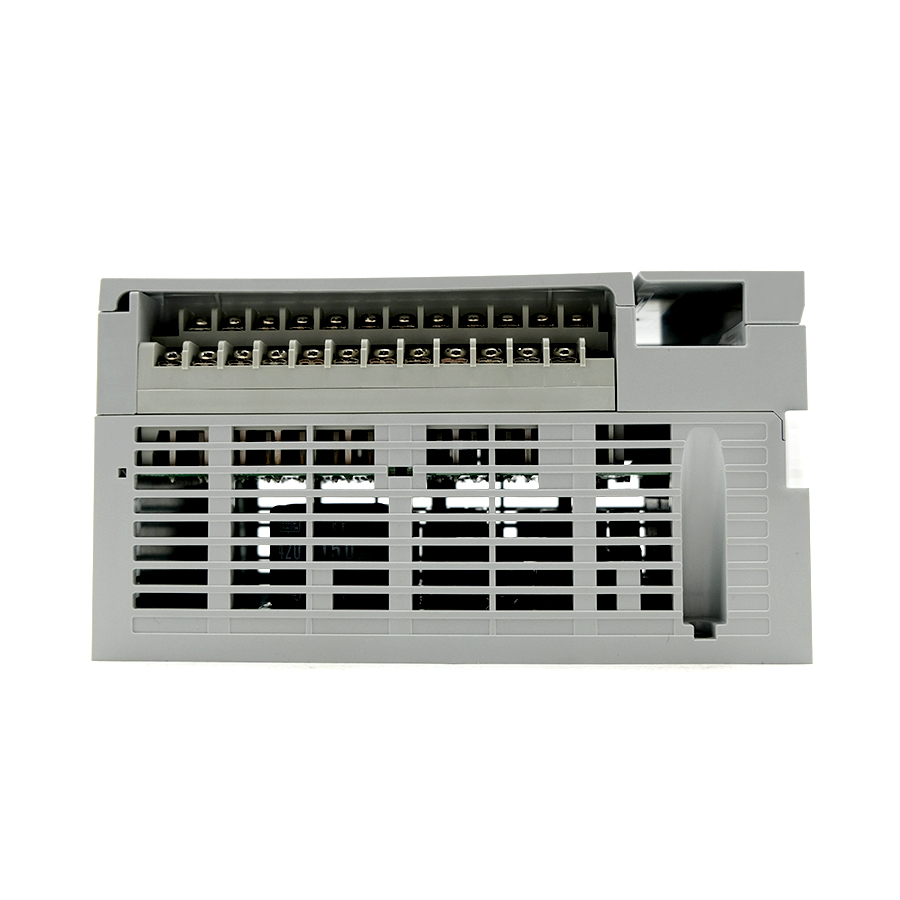

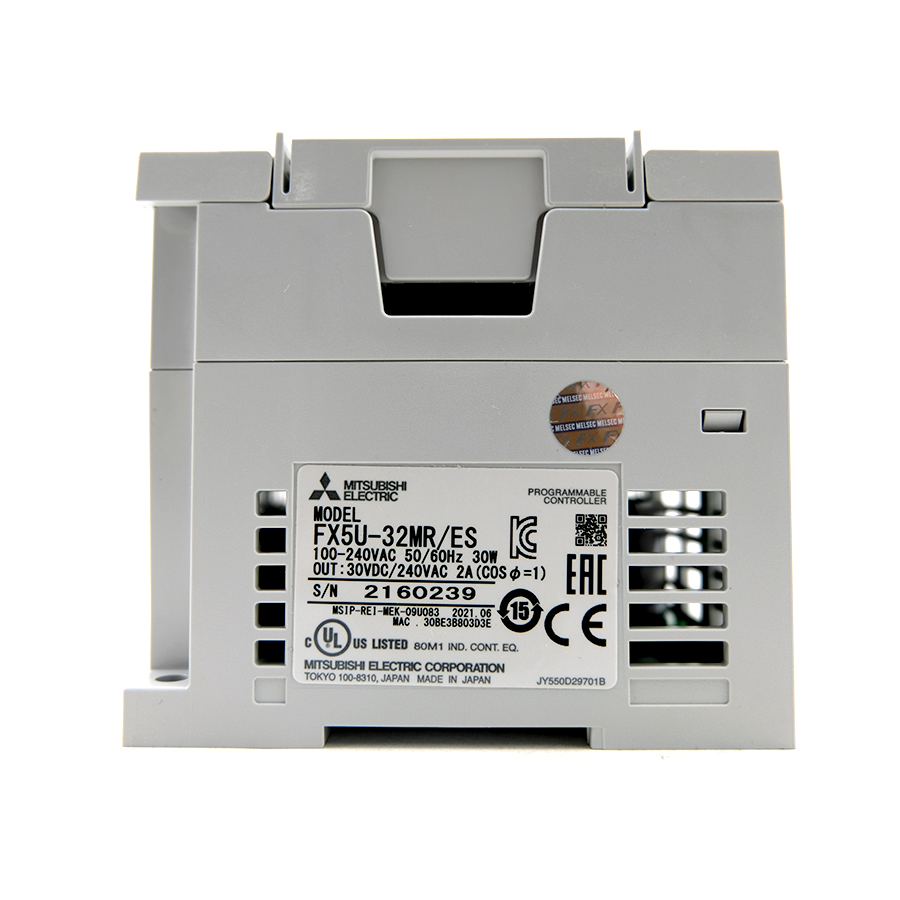

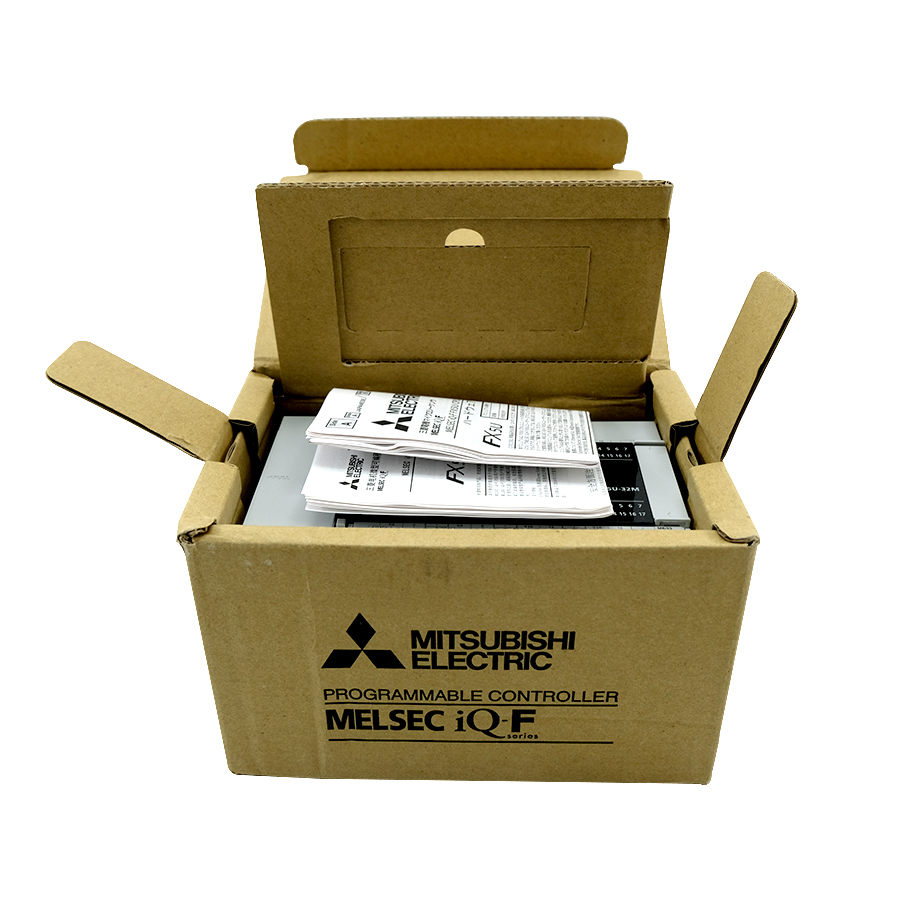

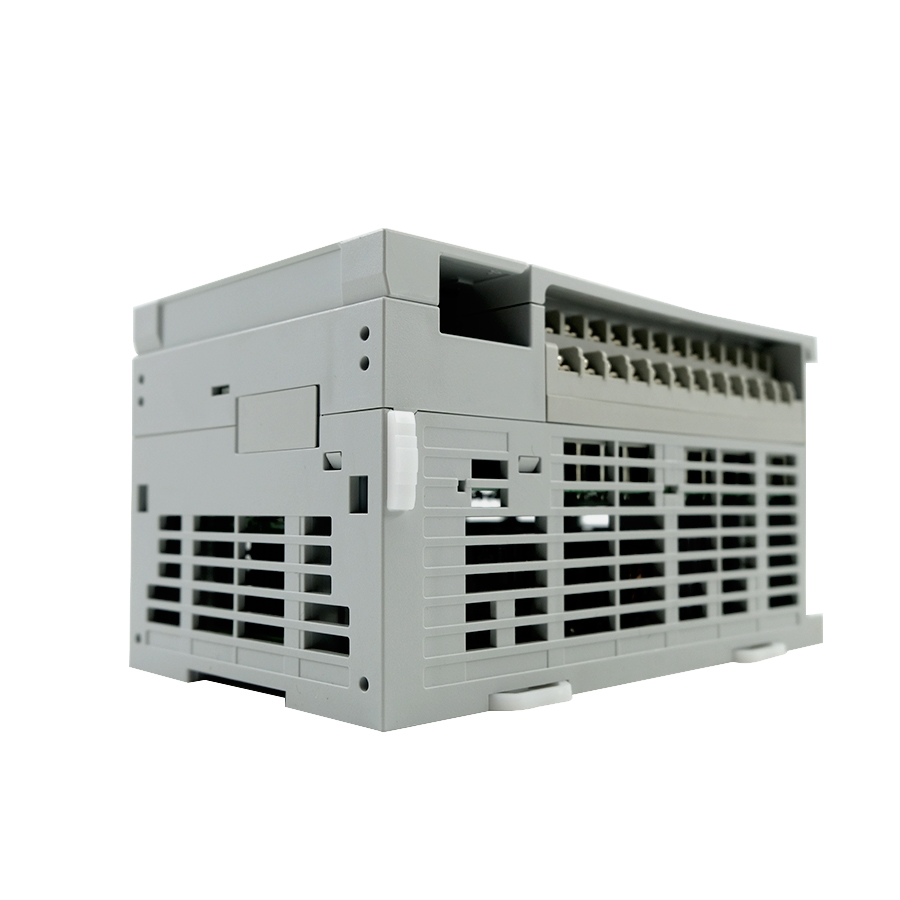

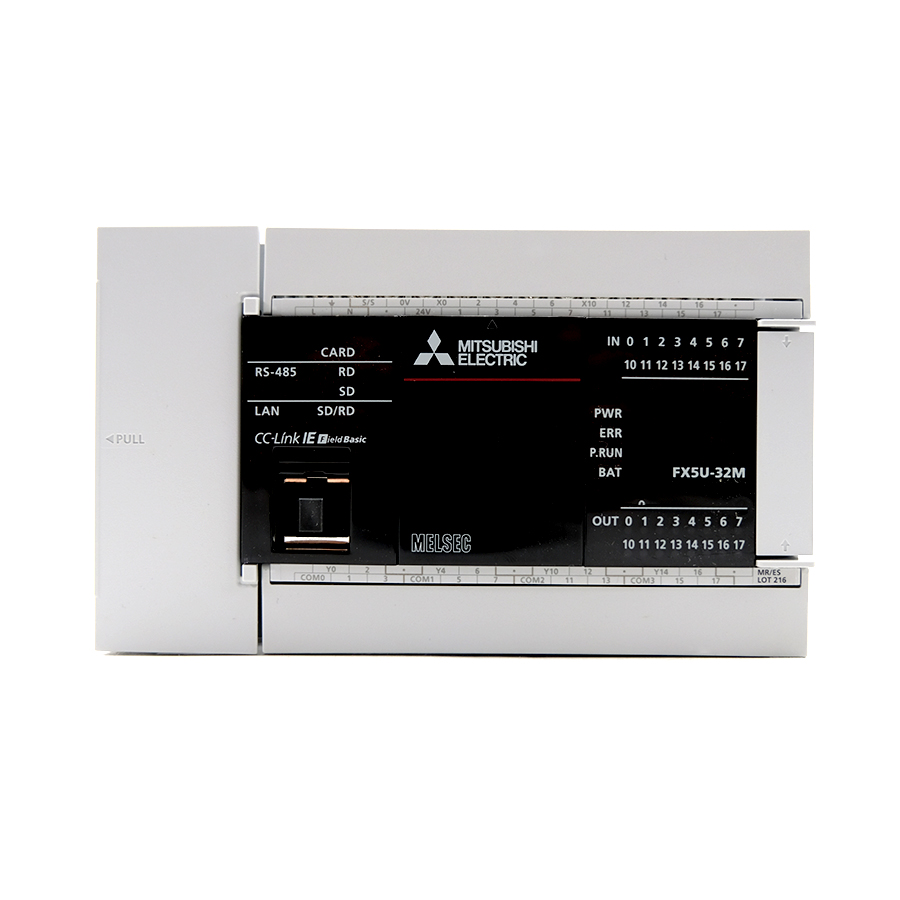

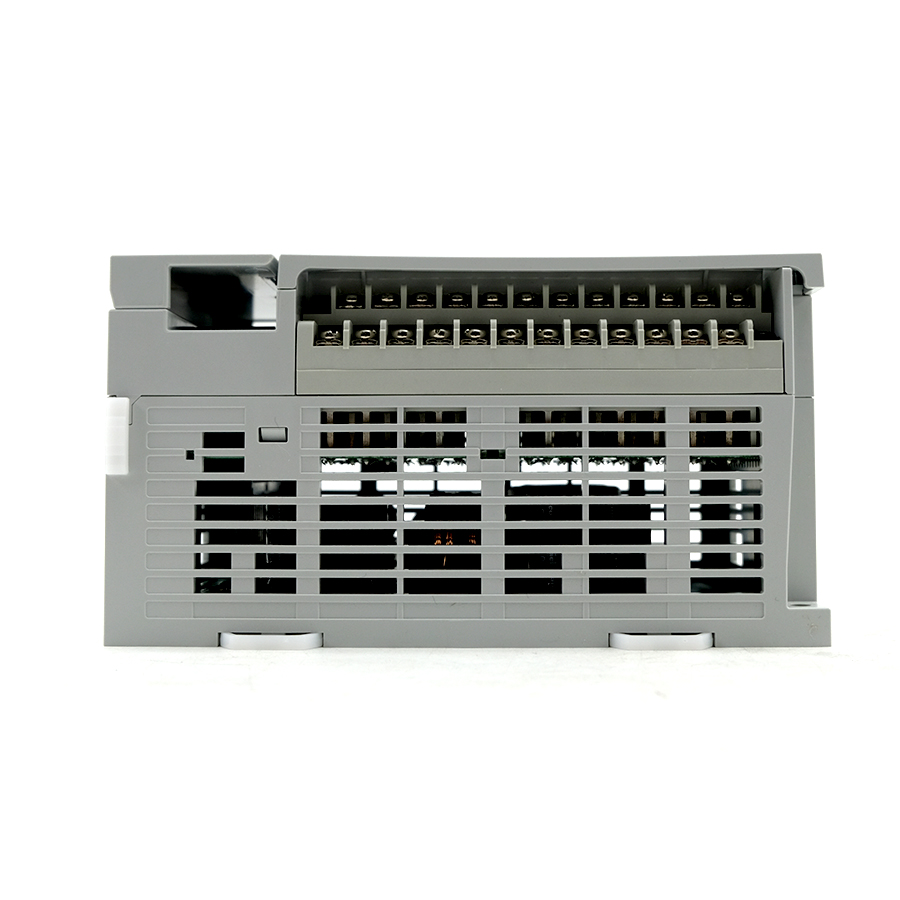

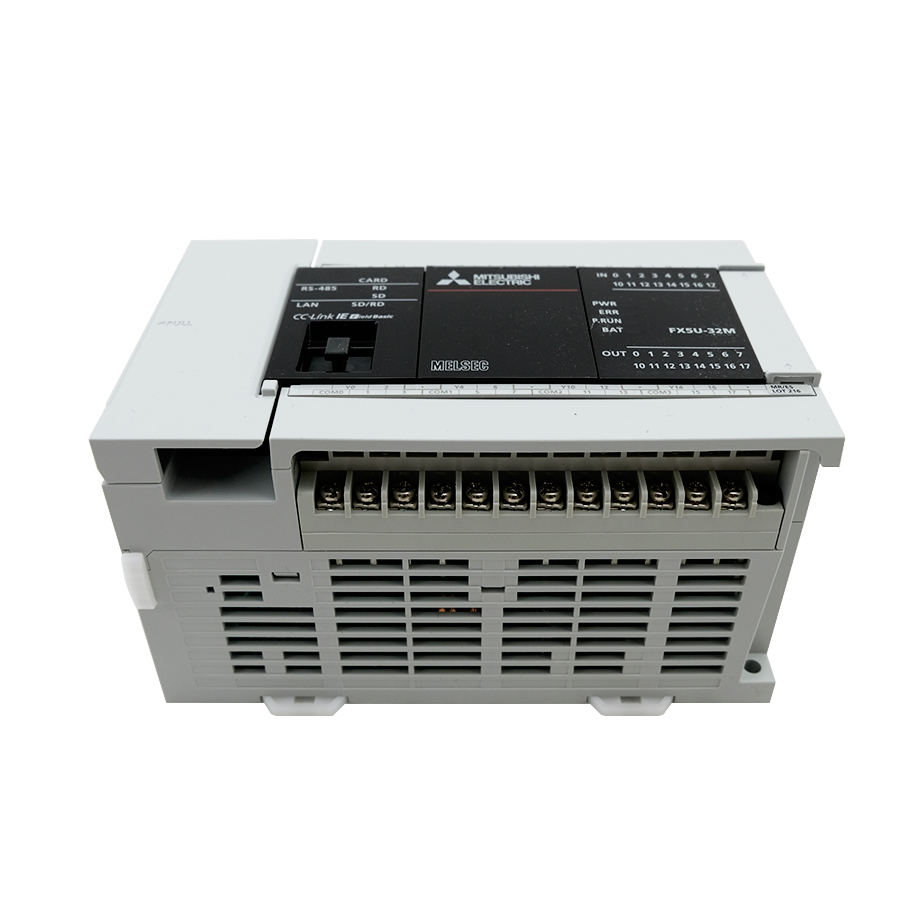

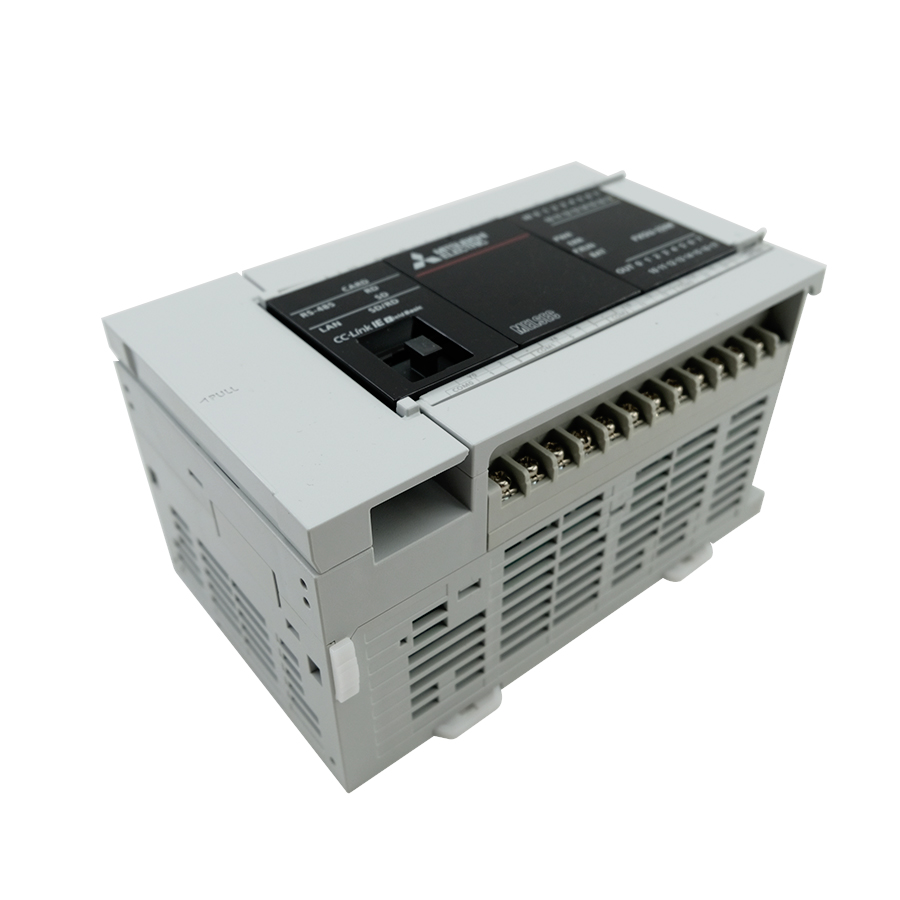

FX5U-32MR
Mitsubishi PLCFX5U-32MR – это базовый процессорный блок с 16 встроенными входами и 16 выходами, а также выходом типа реле для питания переменным током. Он обладает широким набором функций и возможностей, что позволяет использовать его в различных сценариях управления промышленной автоматико...
Описание
маркер
использовать:
FX5U-32MR
Mitsubishi PLCFX5U-32MR – это базовый процессорный блок с 16 встроенными входами и 16 выходами, а также выходом типа реле для питания переменным током. Он обладает широким набором функций и возможностей, что позволяет использовать его в различных сценариях управления промышленной автоматикой12.
Технические характеристики FX5U-32MR приведены ниже:
- Входные характеристики: Форма входа – тип утечки/источник, количество точек входа – 16 точек, состояние подключения – съемный клеммный блок (винты M3), напряжение входного сигнала – DC24V +20%, -15%, ток входного сигнала – 5,3 мА/DC24V (X000~ X0170), 4mA/DC24V (X020 и далее), а входное сопротивление составляет 4.3KΩ (5.6KΩ после X020)13.
- выходные характеристики: тип выхода – реле, количество точек выхода – 16 точек, состояние соединения – съемный электронный стол (винты M3), внешний источник питания – DC30 или менее, AC250V или менее (AC240 или менее, если сертификаты CE, UL, cUL соответствуют другим), минимальная минимальная нагрузка – DC5V 2mA, время отклика – около 10 мс12.
FX5U-32MR также обладает множеством функций и возможностей:
- встроенные функции: в том числе встроенный 12-битный аналоговый вход 2ch и аналоговый выход 1ch, встроенный порт RS485 (с функцией MODBUS) и порт Ethernet, встроенная карта памяти SD для легкого обновления программ и массового производства, с переключателем RUN/ STOP/RESET для перезапуска без отключения питания, высокоскоростная системная шина, скорость обмена данными примерно в 150 раз выше, чем у FX3U, встроенный 4-осевой импульсный выход, максимальная частота импульсного выхода 200Kpps24.
- Специальные функции: включая функции позиционирования и импульсного выхода, один блок ПЛК может одновременно выводить 2 точки импульсов 100KHz, оснащен 7 специальными командами позиционирования, включая возврат нуля, считывание позиции, относительный привод и специальное управление импульсным выходом, функция часов реального времени и функция счетчика часов. FX5U-5U оснащен семью специальными командами позиционирования, включая возврат нуля, считывание положения, относительный привод и управление специальным импульсным выходом, функцией часов реального времени и функцией счетчика часов, функцией непрерывного сканирования, функцией настройки входного фильтра, функцией записи заметок компонентов, функцией удаленного обслуживания и функцией защиты паролем.
Таким образом, FX5U-32MR – это мощный ПЛК Mitsubishi для сценариев промышленной автоматизации, требующих высокой скорости, высокой надежности и множества функций управления.
Технические характеристики продукта Mitsubishi PLC FX5U-32MR/ES подробно описаны ниже
[Входные характеристики
◆ Форма входа: тип слива / тип источника
Точки входа: 16 точек
◆ Состояние подключения: съемный клеммный блок (винты M3)
◆ Напряжение входного сигнала: DC24V +20%, -15%.
◆ Ток входного сигнала: 5.3mA/DC24V (X000 ~ X0170), 4mA/DC24V (X020 позже)
◆ Входное сопротивление: 4.3KΩ (5.6KΩ после X020)
◆ Входной ток включения: 3.5mA или больше (3.5mA после X020)
◆ Входной ток выключения: 1.5mA или меньше.
◆ Номер частоты входного сигнала:
X000~X005: 200kHz
X006~X007: 10kHz
◆ Время входного отклика (задержка фильтра H/W).
X000~X005: менее 2,5 мкс при включении, менее 2,5 мк при выключении
X006~X007: 30 мкс или менее при включении, 50 мкс или менее при выключении.
Время отклика входного сигнала (настройка цифрового фильтра): нет, 10 мкс, 0,1 мс, 0,2 мс, 0,4 мс, 0,6 мс, 1 мс, 5 мс, 10 мс (начальное), 20 мс, 70 мс (шумоподавитель)
◆ Форма входного сигнала: нет напряжения контактный вход утечки типа NPN открытый коллектор транзистор, источник типа PNP открытый коллектор транзистор
◆ Входная цепь:
[Спецификация выхода
◆ Тип выхода: реле
◆ Выходные точки: 16
◆ Состояние соединения: Съемный электронный стол (M3 винты)
◆ Внешний источник питания: DC30 или меньше, AC250V или меньше (CE, UL, cUL сертификации соответствует другим, чем следующие, AC240 или меньше)
◆ Минимальная нагрузка: DC5V 2mA.
◆ Время отклика: около 10 мс
◆ Изоляция цепи: механическая изоляция
◆ Индикация выхода: светодиод загорается, когда выход включен.
◆ Максимальная резистивная нагрузка: 2A/1 точка
◆ Схема выходной цепи
Общие характеристики модуля процессора
◆ Использование влажности окружающей среды: 0 ~ 55 ℃
◆ Температура окружающей среды хранения: -25 ~ 75 ℃.
◆ Использование влажности окружающей среды: 5 ~ 95% RH, без конденсации
◆ Влажность окружающей среды хранения: 5 ~ 95 % RH, без конденсации
◆ Вибрационная устойчивость:
При установке DIN-рейки.
◆ Сопротивление удару: 147m/s квадрат, время действия 11ms, с синусоидальным импульсом полуволны к X, Y, Z каждой стороне двойного направления 3 раза
◆ Заземление: D заземления (сопротивление заземления: 100Ω или менее) <Не с сильной электрической системы продукты общей земли>.
◆ Использование окружающей среды: нет коррозионных, легковоспламеняющихся газов, проводящей пыли не является серьезным
◆ Стандартная высота: 0 ~ 2000 м
◆ Место установки: электрический шкаф
◆ Уровень перенапряжения: Ⅱ ниже
◆ Уровень загрязнения: ниже 2
Уровень оборудования: уровень 2
