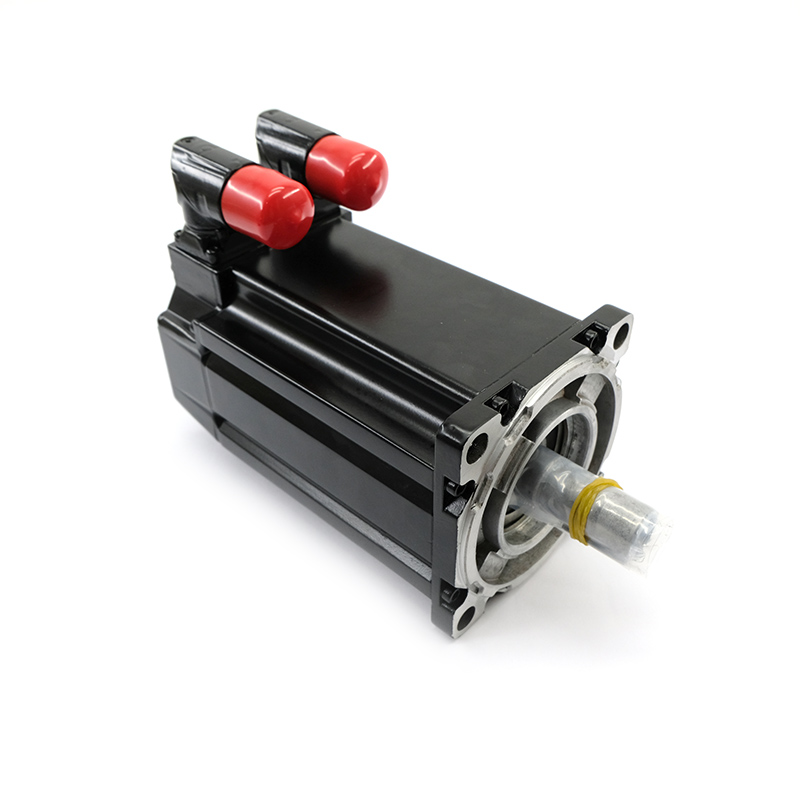

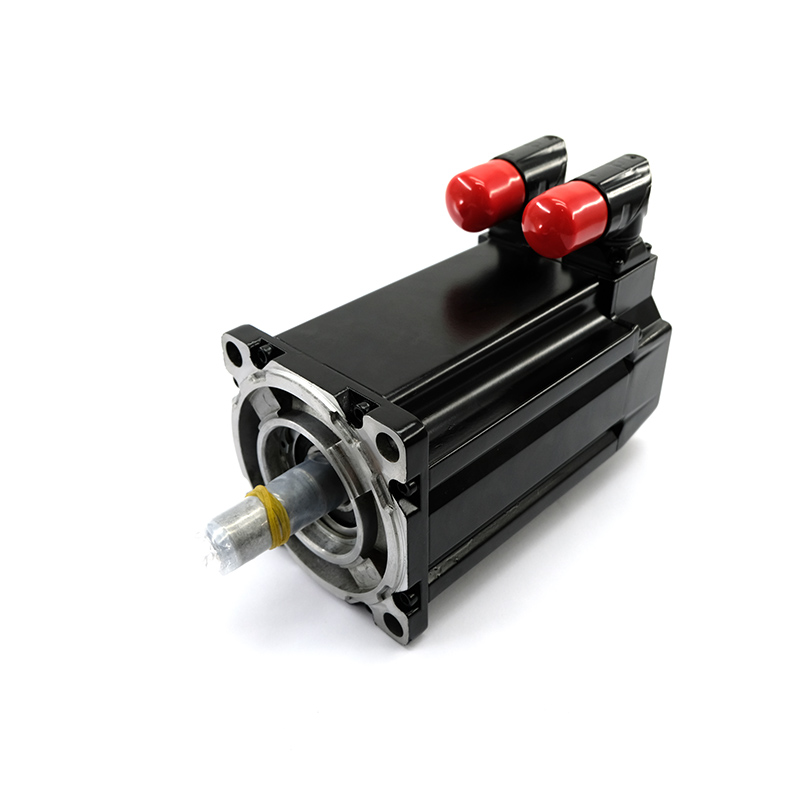

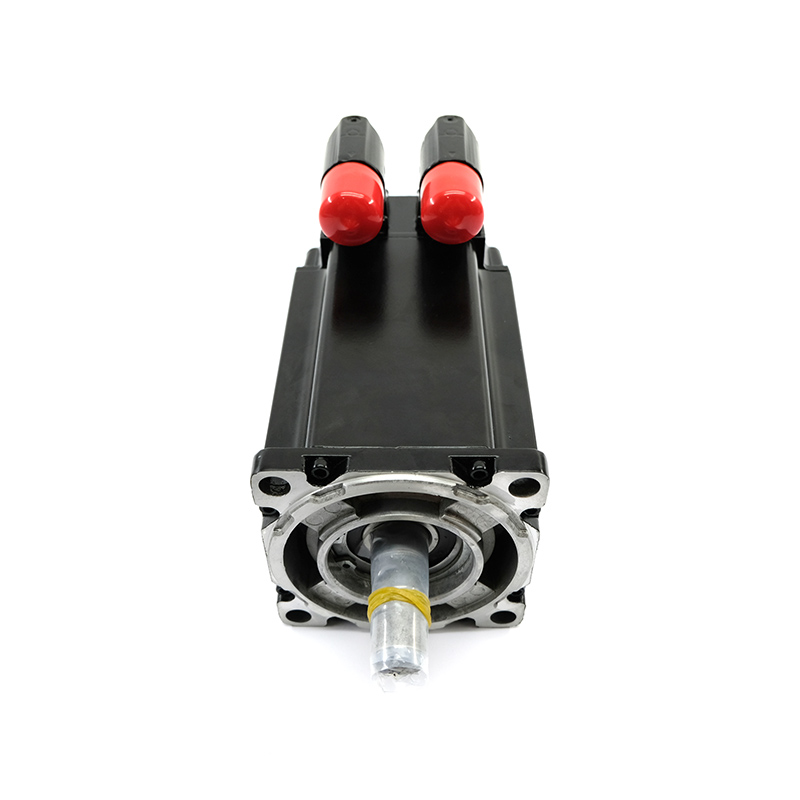

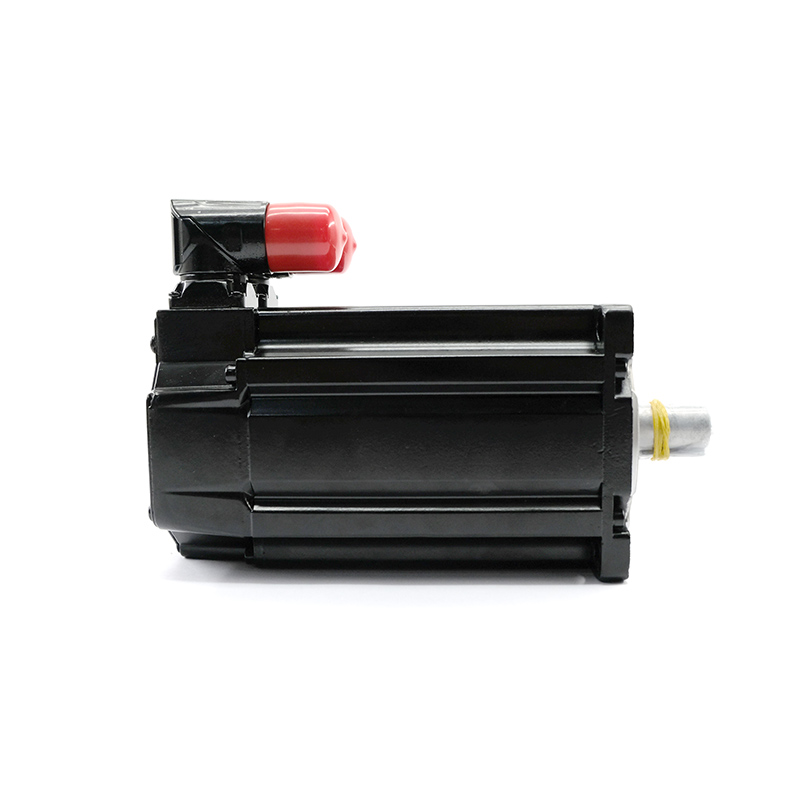

Allen-Bradley MPL-B430P-MJ72AA — малоинерционный серводвигатель серии MP. Этот двигатель, входящий в серию MP, отличается высокой выходной бесщеточной конструкцией и специально разработан для уменьшения размера двигателя при одновременном увеличении выходного крутящего момента.
Происхождение:США
Бренд:АБ
Модель:MPL-B430P-MJ72AA
Размер:31*21,5*23,5 см
Вес:6 кг
Рабочее напряжение:стандартное В
Выходная частота:стандартный кГц
Сертификация продукта:CCC
Allen-Bradley MPL-B430P-MJ72AA — малоинерционный серводвигатель серии MP. Этот двигатель, входящий в серию MP, отличается высокой выходной бесщеточной конструкцией и специально разработан для уменьшения размера двигателя при одновременном увеличении выходного крутящего момента.

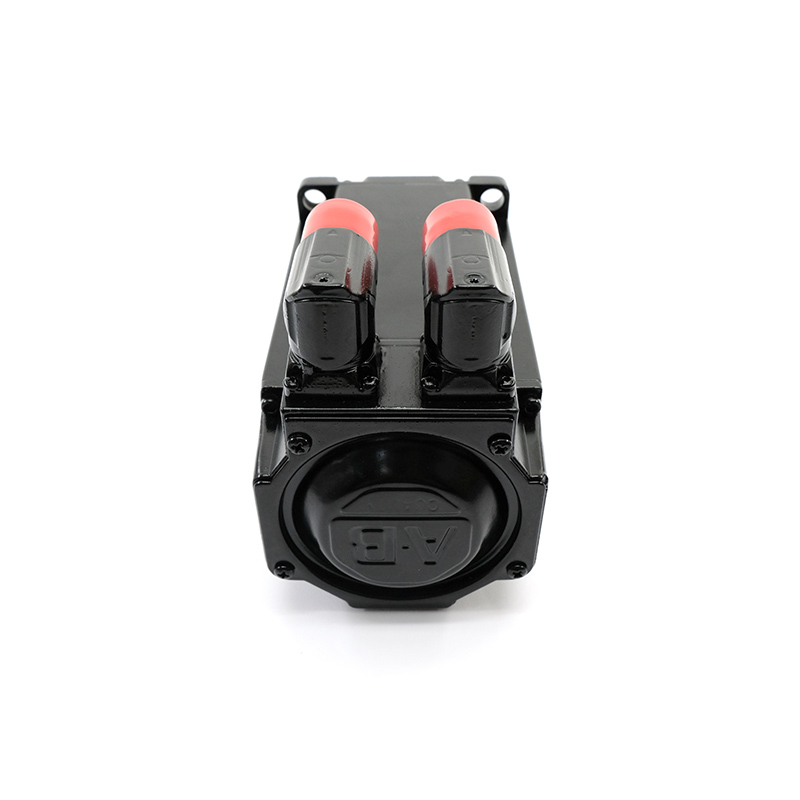

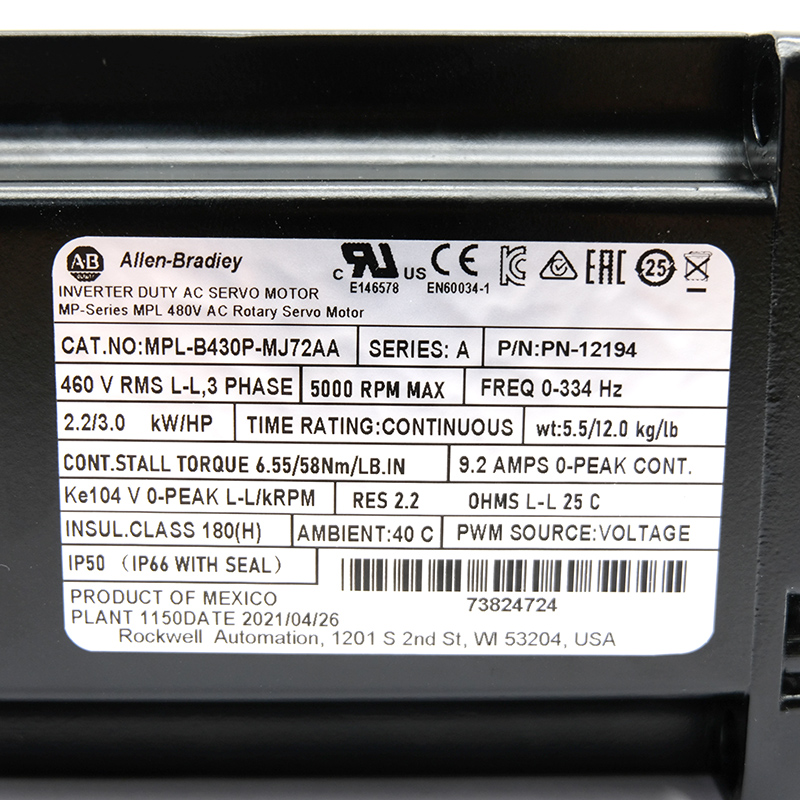

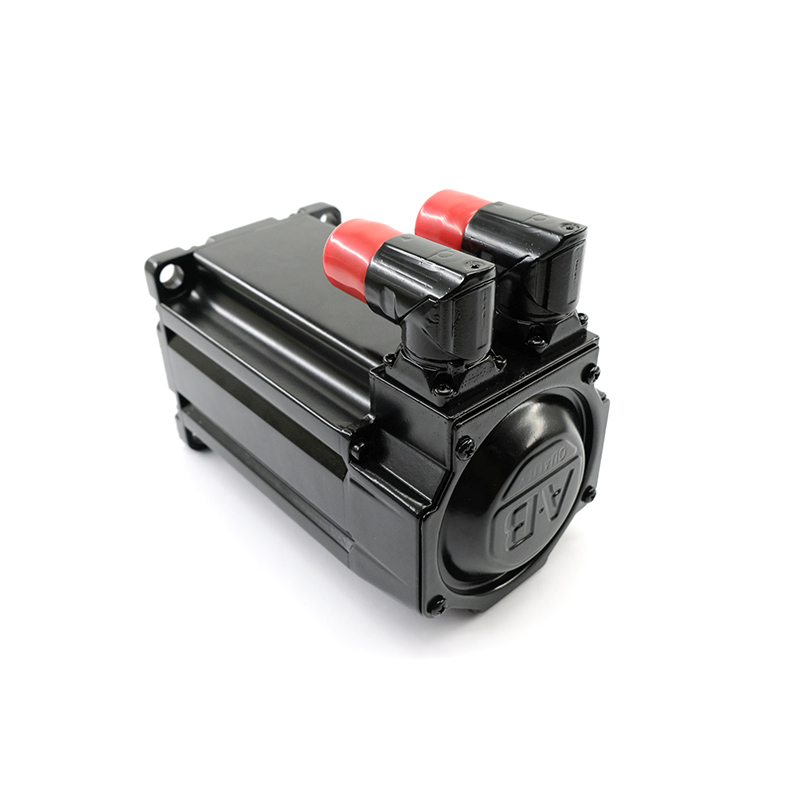

MPL-B430P-MJ72AA рассчитан на скорость 5000 об/мин и выходную мощность 2,2 кВт. Инерция его ротора составляет 0,00038 кг/м2 или 0,0033 фунта/дюйм. -с2. Он имеет устойчивый крутящий момент 6,55 Нм или 58 фунт-дюйм. Пиковый крутящий момент составляет 19,8 Нм или 175 фунт-дюйм; 9,2 А постоянного тока остановки (0 пик) и 32,0 А пикового тока остановки (0 пика). Этот серводвигатель относится к классу 400 В и специально разработан для номинального напряжения питания 460 В переменного тока. Это двигатель с корпусом 4 и длиной блока магнитов pf 76,2 мм или 3,0 дюйма. Он также оснащен круглым разъемом DIN (SpeedTec), который можно поворачивать на 180° под прямым углом. Для обратной связи по положению серводвигатель использует многооборотный энкодер высокого разрешения и оснащен шпонкой вала без уплотнения вала. Комплект уплотнений вала, подходящий для MPL-B430P-MJ72AA, — MPL-SSN-A4B4. Если установлено дополнительное уплотнение вала, двигатель имеет степень защиты IP 66 и защищен от попадания в агрегат пыли, мощных струй воды и воды комнатной температуры. Без уплотнения вала двигатель имеет степень защиты IP53, IP 51 и IP 50 в зависимости от его ориентации.
Требуемая рабочая температура этого серводвигателя составляет 0–40 °C или 32–104 °F, а температура хранения — 30–70 °C или -22–158 °F. Кроме того, двигатель должен храниться в неагрессивной среде.
Серводвигатель MPL-B430P-MJ72AA имеет диапазон рабочих температур от 32 до 104 градусов по Фаренгейту или от 0 до 40 градусов по Цельсию. MPL-B430P-MJ72AA имеет экологический корпус IP66, водонепроницаемый и пыленепроницаемый, с дополнительным удлинителем ключа и диапазоном относительной влажности 5–95 %, без конденсации. Этот мощный двигатель вращается со скоростью 5000 об/мин, имеет разъем SpeedTEC DIN и может вращаться под прямым углом до 180 градусов. Этот малоинерционный двигатель рассчитан на напряжение переменного тока 460 В и имеет выходную мощность 2,2 кВт.
Малоинерционный двигатель Allen-Bradley MPL-B430P-MJ72AA также способен работать при постоянных нагрузках на валу. Допустимая осевая нагрузка двигателя рассчитана на максимальную радиальную нагрузку 15 кг (42 фунта) и нулевую радиальную нагрузку 25 кг (55 фунтов). Радиальная нагрузка составляет 49 кг (109 фунтов). Серводвигатели Allen-Bradley обеспечивают постоянный и пиковый крутящий момент. Этот высокодинамичный серводвигатель имеет пиковый крутящий момент 19,8 Нм (175 фунтов на дюйм) и постоянный крутящий момент 6,55 Нм (58 фунтов на дюйм). Номинальный ток длительного останова составляет 9,2 А (0 пиковый), а номинальный пиковый ток опрокидывания — 32 А (0 пиковый). Дополнительные характеристики двигателя включают длину пакета 30 (76,2 мм или 3,0 дюйма), размер рамы 4 и свободные монтажные отверстия (тип F). У него нет тормозов. Кроме того, серводвигатели Allen-Bradley MPL-B430P-MJ72AA обычно используются в сериях сервоприводов Ultra3000, Kinetix 7000, Kinetix 2000 и Kinetix 6000.
