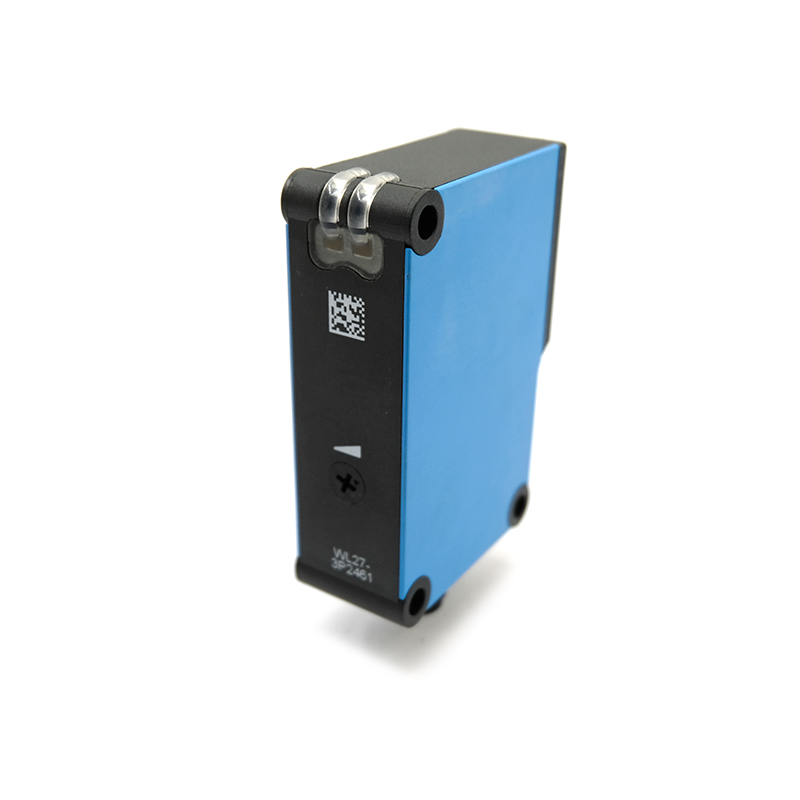

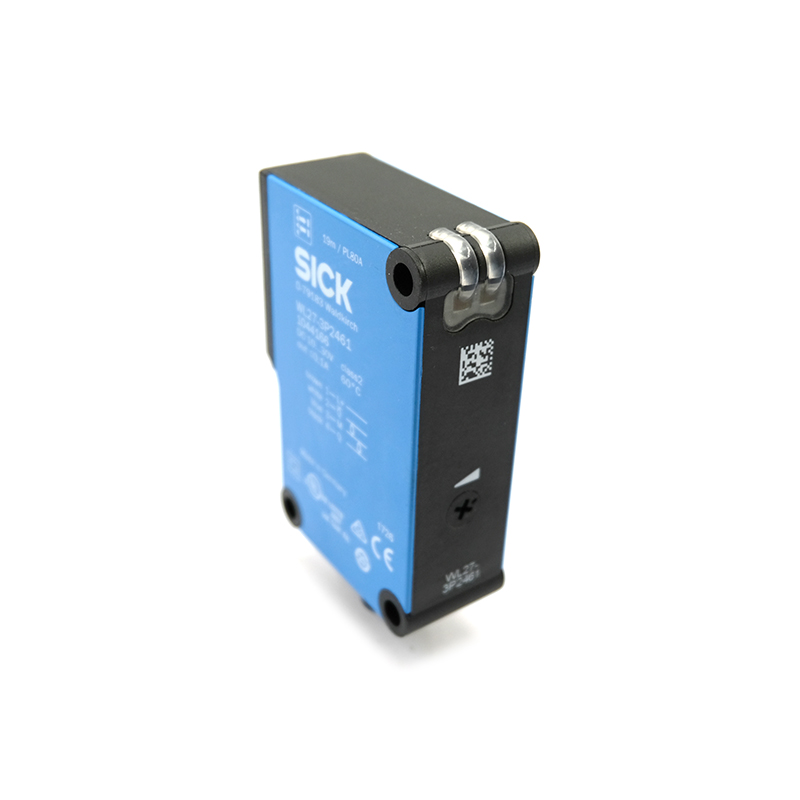

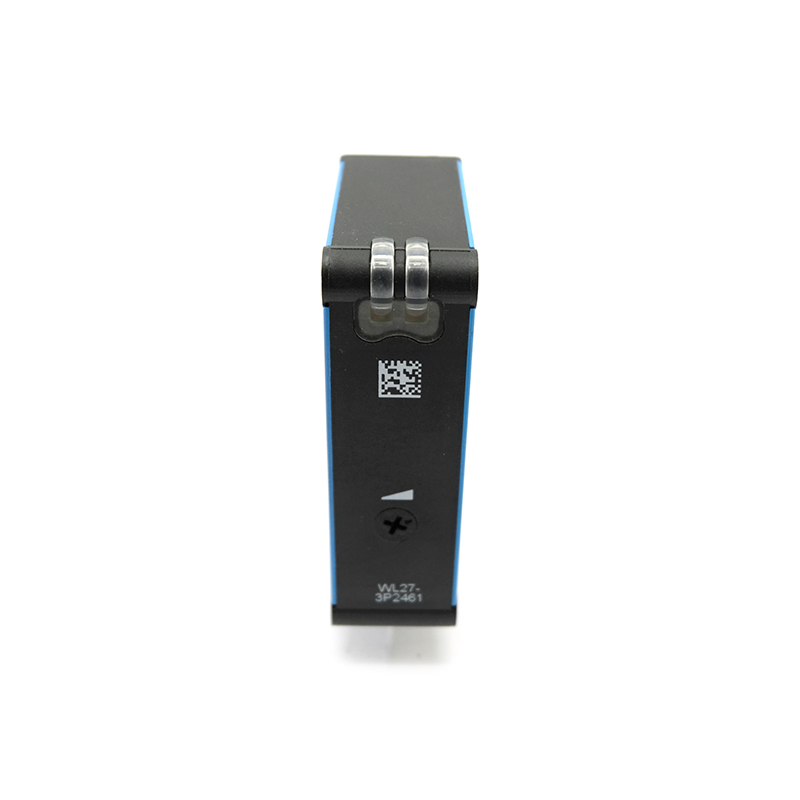

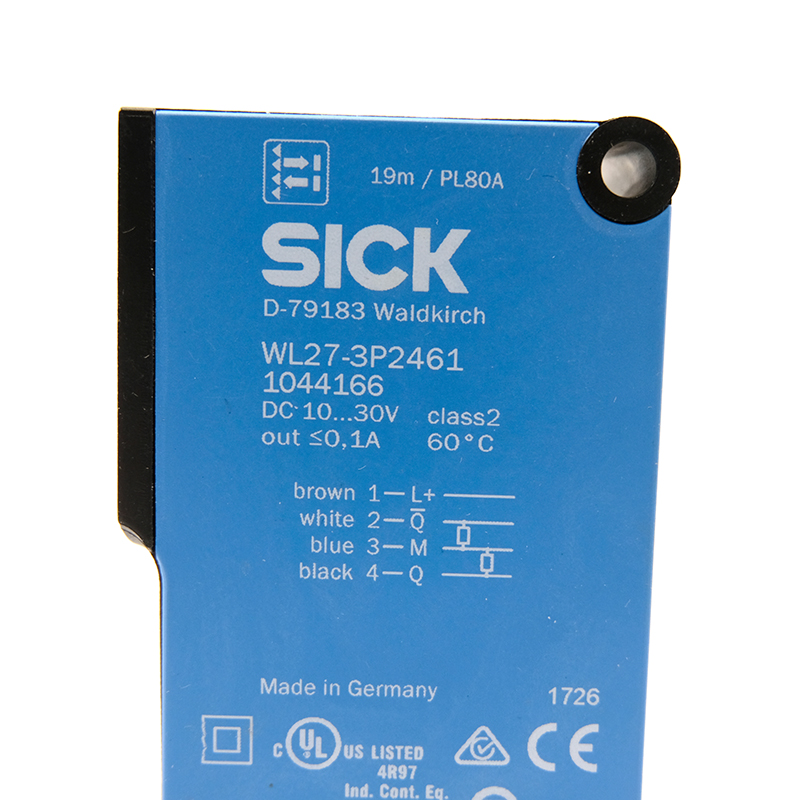

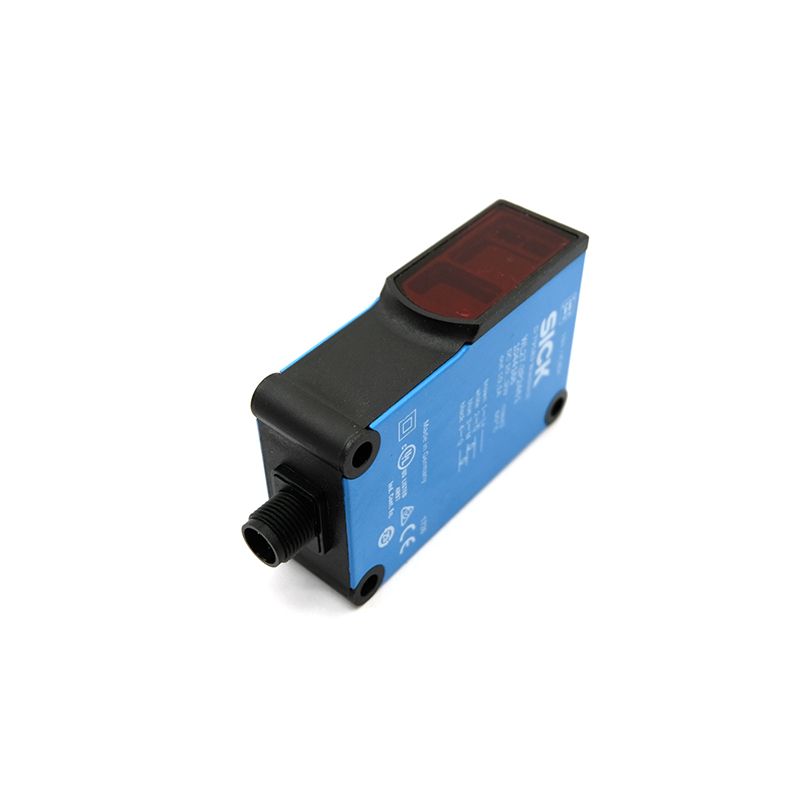

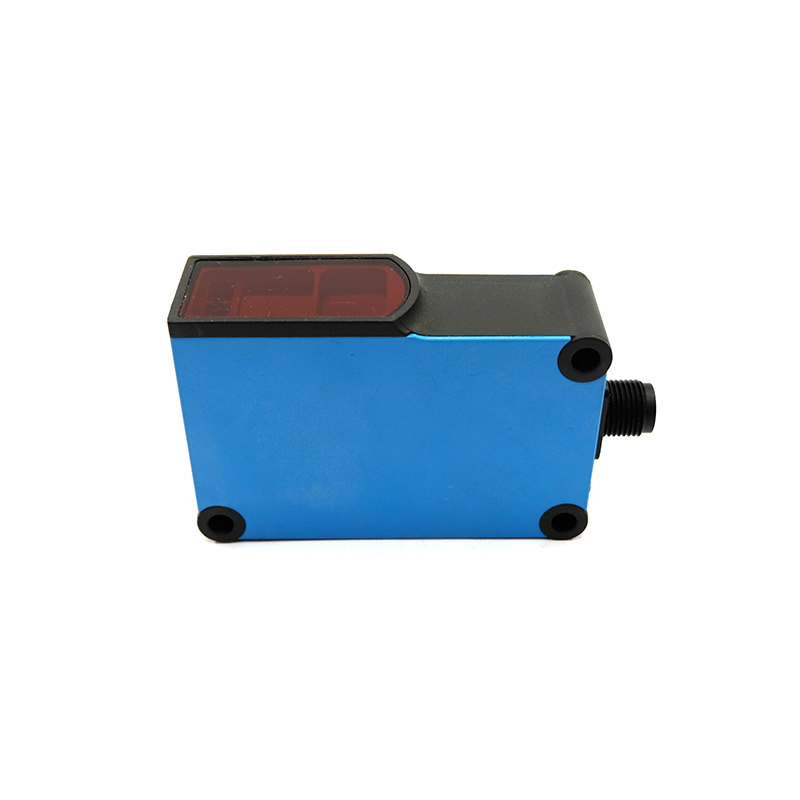

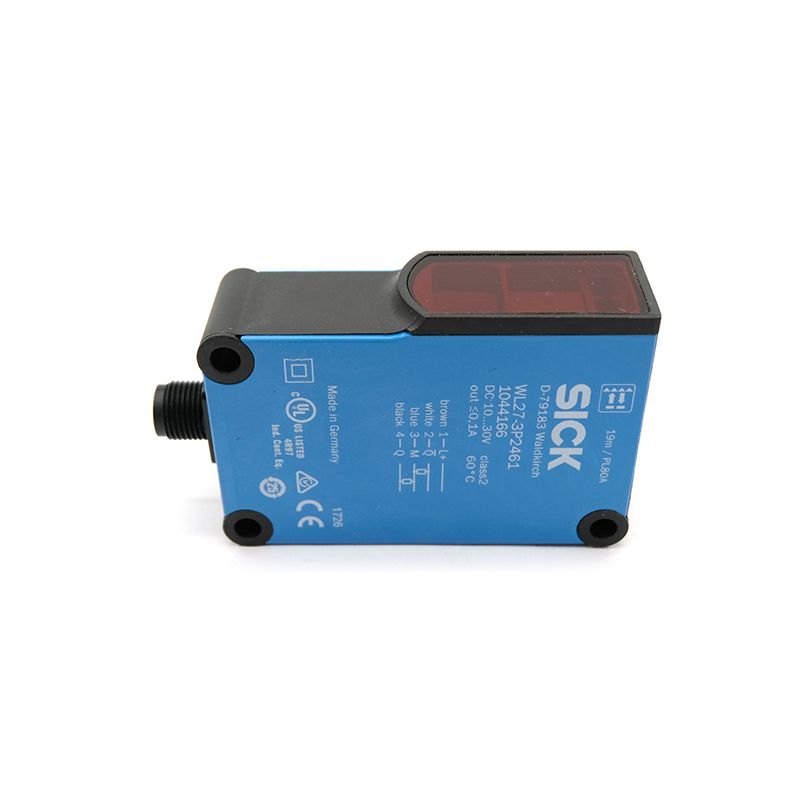

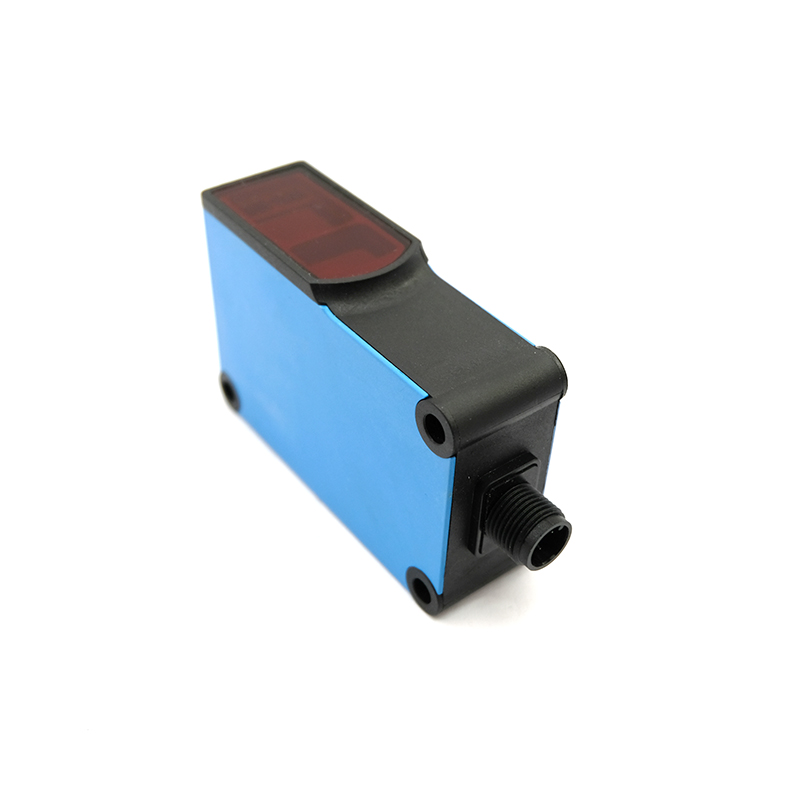

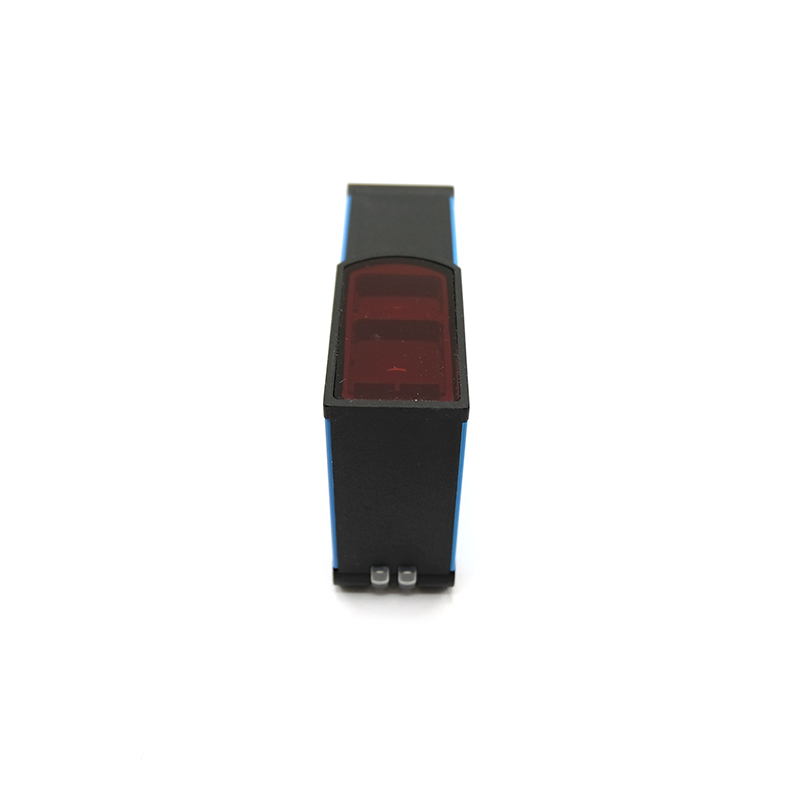

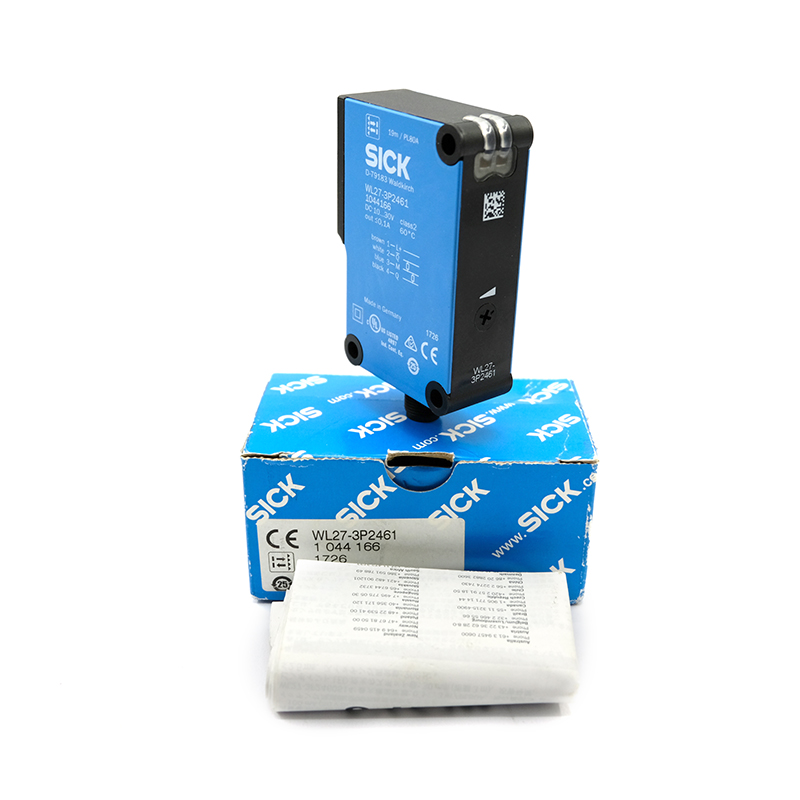

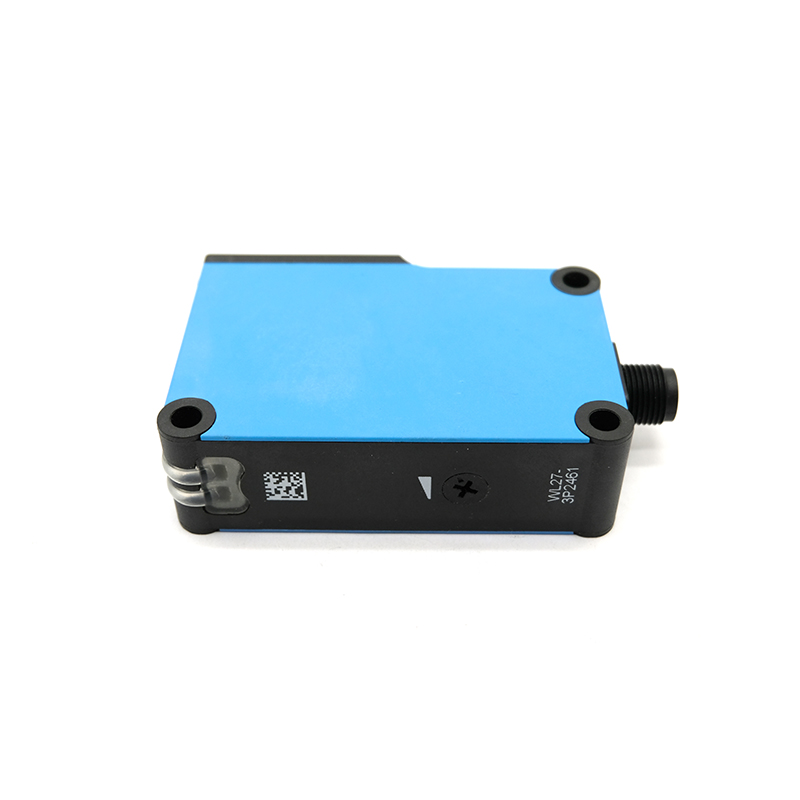

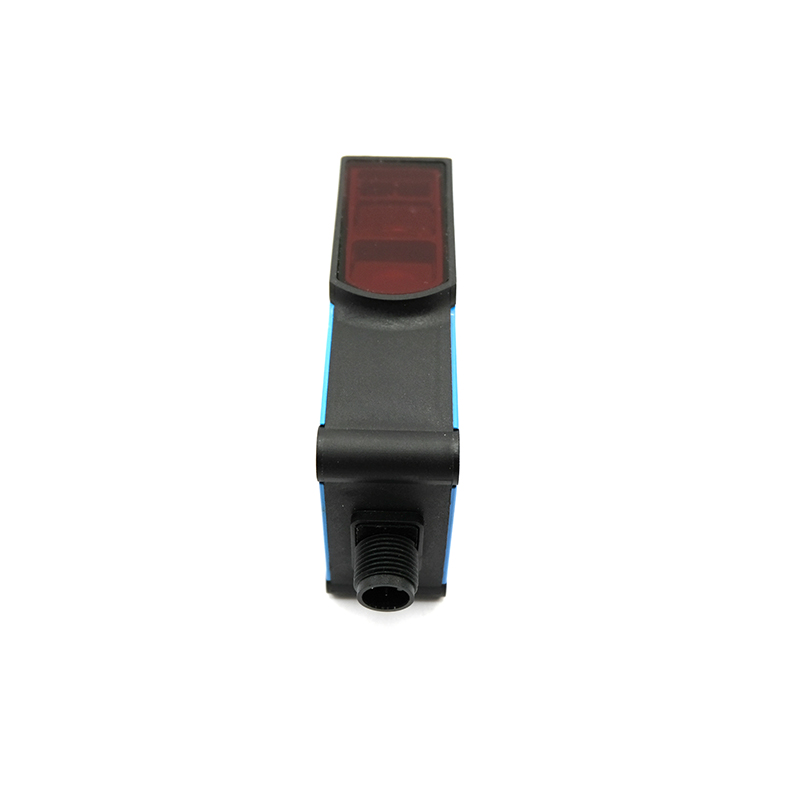

SICK WL27-3P2461 — это высокопроизводительный световозвращающий фотоэлектрический датчик, использующий принцип работы с двумя линзами. Его размеры составляют 24,6 x 80,6 x 54 мм, а корпус имеет квадратную форму. Он очень подходит для автоматизации в различных промышленных средах.
Бренд:БОЛЬНОЙ
Модель:WL27-3P2461
Вес продукта:100 г.
Размер упаковки:10*6*5 см.
Материал корпуса:АБС-пластик.
Тип продукта:Датчик
Происхождение:Германия
SICK WL27-3P2461 — это высокопроизводительный световозвращающий фотоэлектрический датчик, использующий принцип работы с двумя линзами. Его размеры составляют 24,6 x 80,6 x 54 мм, а корпус имеет квадратную форму. Он очень подходит для автоматизации в различных промышленных средах. Он имеет широкий спектр применений: максимальное расстояние переключения до 19 метров, расстояние срабатывания от 0,1 до 14 метров и фокусное расстояние примерно 0,6°, что может удовлетворить потребности обнаружения в различных сценариях.
В качестве источника света используется видимый красный свет PinPoint-LED. Размер светового пятна составляет около 60 мм в диаметре на расстоянии 6 метров, а угол рассеяния излучателя составляет около 0,6°, что обеспечивает высокую точность обнаружения датчика. Использование потенциометра для настройки, простота в эксплуатации, подходит для различных рабочих условий.
Что касается механических/электронных параметров, диапазон рабочего напряжения WL27-3P2461 составляет от 10 В до 30 В постоянного тока, потребляемый ток составляет всего 30 мА, выходной сигнал переключения - PNP, функция переключения - компенсационная, время отклика составляет ≤500 микросекунд. Частота переключения составляет 1000 Гц. Он имеет отличную скорость и стабильность передачи сигнала. Корпус изготовлен из пластика ABS и имеет уровень защиты IP69K. Он подходит для суровых условий эксплуатации. Диапазон температур рабочей среды составляет от -40°C до +60°C и может стабильно работать в экстремальных условиях.
Что касается технических параметров безопасности, WL27-3P2461 имеет MTTFD до 1622 и DCavg 0%, что указывает на отличные показатели безопасности и надежности. В целом, SICK WL27-3P2461 — это фотоэлектрический датчик с отличными характеристиками и широкими возможностями адаптации, подходящий для применения в различных системах промышленной автоматизации и управления.

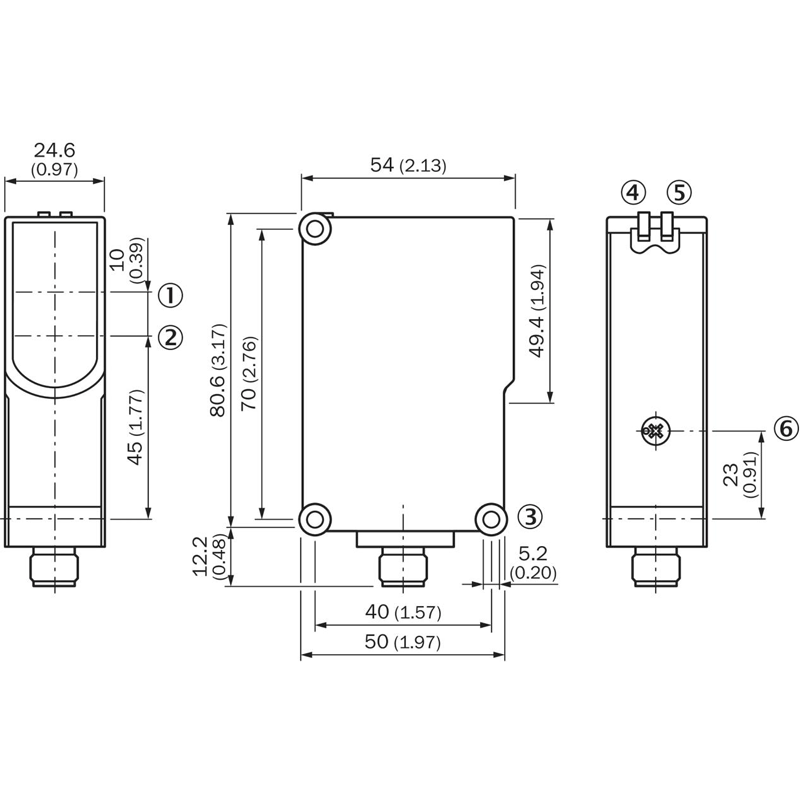

Габаритный чертеж WL27-3, потенциометр:
Единица измерения: мм
① Оптическая ось, передатчик
② Оптическая ось приемника
③ Сквозное отверстие ø 5,2 мм.
④ Зеленый светодиодный индикатор: напряжение питания активировано.
⑤Желтый светодиодный индикатор: состояние приема света.
⑥ Регулятор чувствительности (10 оборотов)

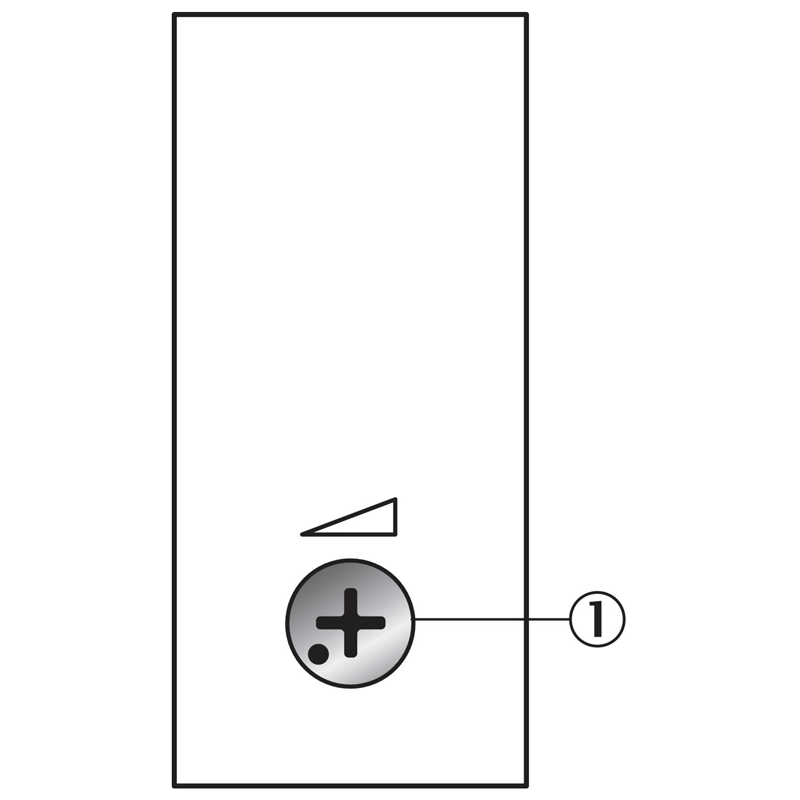

Потенциометр регулировки
① Потенциометр

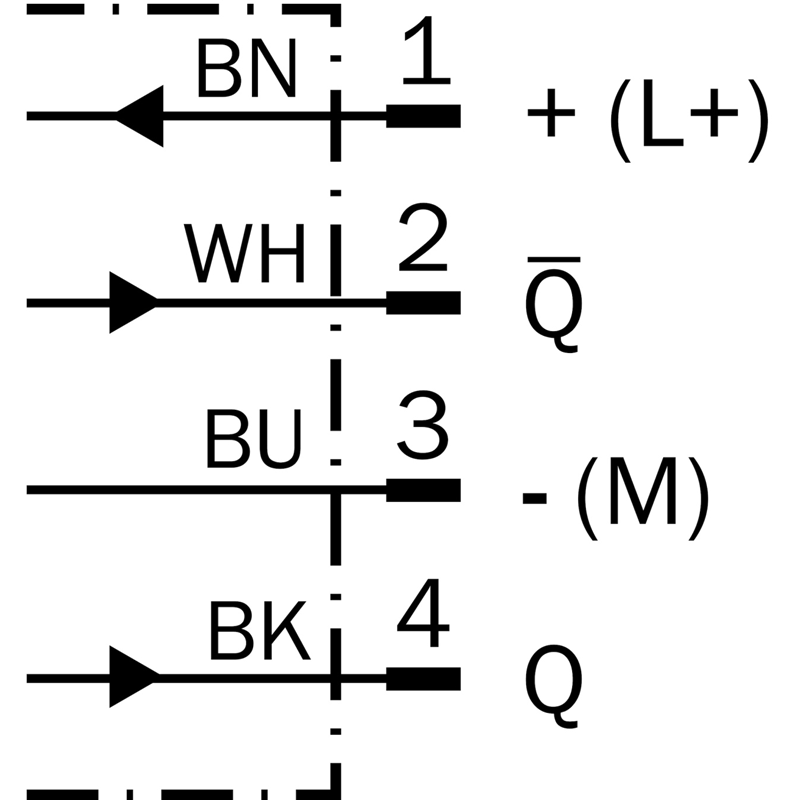

Схема подключения Cd-083
